AnuMCCB kalayan panyalindungan leakagengagabungkeun fungsi circuit breaker kasus konvensional dijieun kalawan panyalindungan arus residual dina hiji solusi ngagabung. Pikeun gedong komersil, fasilitas industri, pabrik alat sareng kontraktor listrik, ieu tiasa ngatasi tangtangan umum: ngajagi sirkuit listrik tina kaleuwihan beban sareng sirkuit pondok bari ogé ngadeteksi arus bocor anu berpotensi bahaya.
Koncina henteu ngan ukur milih pemutus anu langkung seueur fungsi. Alatna kedah cocog sareng tegangan sistem, arus dipeunteun, kaayaan sirkuit pondok, konfigurasi kutub, setting arus bocor, lingkungan pamasangan sareng syarat koordinasi. Pituduh ieu ngécéskeun kumaha gawéna téknologi, masalah naon waé anu diungkulan, sareng naon anu kedah diverifikasi ku pembeli sateuacan netepkeun MCCB kalayan panyalindungan bocor.
Daptar eusi
- 1. Naon Dupi hiji MCCB kalawan Leakage Protection?
- 2. Kumaha Dupi Leakage Protection Gawé?
- 3. Masalah listrik mana anu tiasa diatasi?
- 4. Naha Gabungkeun MCCB sareng Perlindungan Leakage?
- 5. Dimana Dupi hiji MCCB kalawan Leakage Protection Dipaké?
- 6. Naon Anu Kedah Parios Pamilihan Sateuacan Pamilihan?
- 7. Parameter konci dipedar
- 8. MCCB kalawan Protection Leakage vs Alat Protection misah
- 9. Pamasangan sarta Pertimbangan Pangropéa
- 10. Shanghai DaDa Electric Co., Ltd jeung Leakage Protection Leyuran
- 11. Patarosan remen naroskeun
- 12. Kacindekan

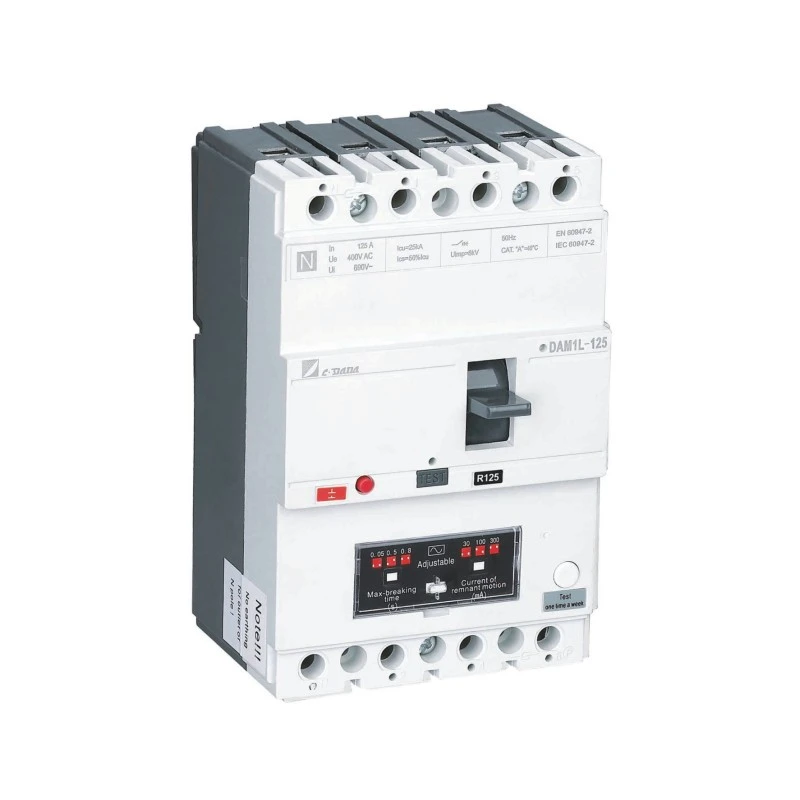

1. Naon Dupi hiji MCCB kalawan Leakage Protection?
Pemutus sirkuit kasus anu dibentuk, anu biasa disebut MCCB, dirancang pikeun ngajagi sirkuit listrik tegangan rendah tina kaayaan sapertos overload sareng sirkuit pondok. Beda sareng saklar pelindung dasar, MCCB tiasa dipilih dina rentang anu lega tina rating ayeuna sareng kamampuan interrupting, janten cocog pikeun sistem distribusi komersial sareng industri.
AnuMCCB kalayan panyalindungan leakagenambihan sésa arus atanapi deteksi bocor bumi kana fungsi panyalindungan konvensional ieu. Nalika arus bocor anu teu normal dideteksi sareng ngahontal tingkat operasi anu dikonpigurasi, mékanisme panyalindungan tiasa ngamimitian perjalanan sareng megatkeun sirkuit anu kapangaruhan.
Kombinasi ieu hususna kapaké nalika désainer listrik hoyong sababaraha lapisan panyalindungan tanpa nyiptakeun susunan panel anu teu perlu rumit. Produk komérsial sadia salaku solusi MCCB-tambah-residual-ayeuna terpadu atawa salaku MCCBs digabungkeun jeung modul ayeuna residual cocog. IEC 60947-2 nyertakeun syarat pikeun pemutus sirkuit anu kalebet panyalindungan arus sésa, sedengkeun produsén tiasa nyayogikeun konfigurasi sareng rentang adjustment anu béda.
2. Kumaha Dupi Leakage Protection Gawé?
Dina sirkuit listrik anu séhat, arus anu ngalir ngaliwatan konduktor anu kaluar kedah saluyu sareng arus anu balik ngaliwatan sirkuit. Kaayaan bocor lumangsung nalika bagian tina arus nyandak jalur anu teu dihaja, sapertos karusakan insulasi, alat-alat anu disambungkeun atanapi jalma anu ngahubungi bagian anu energized.
Perlindungan bocor ngawaskeun arus sésa anu aya hubunganana sareng teu saimbangna ieu. Lamun arus residual diukur ngaleuwihan bangbarung operasi ngonpigurasi alat, sistem panyalindungan ngirim sinyal lalampahan ka mékanisme MCCB.
Gumantung kana desain produk, panyalindungan leakage bisa nyadiakeun adjustable arus operasi residual, waktu reureuh, pungsionalitas test, indikasi alarem atawa fungsi ngawaskeun lianna. Produk komersil MCCB leakage-panyalindungan nunjukkeun yén sensitipitas tur reureuh setelan bisa béda sacara signifikan nurutkeun aplikasi dimaksudkeun.
Naha Ieu Béda sareng Perlindungan Overload?
Perlindungan overload sareng perlindungan bocor ngabales masalah anu béda. Hiji sirkuit overloaded bisa narik arus kaleuleuwihan sabab loba teuing beban disambungkeun atawa alatan parabot keur operasi saluareun kapasitas dimaksudkeun. Leakage leakage, kumaha oge, masalah arus kabur ti jalur conductive na dimaksudkeun.
Ku alatan éta, ngan ukur ningkatkeun kamampuan panyalindungan kaleuleuwihan henteu otomatis nyayogikeun panyalindungan bocor anu cocog. Dua fungsi kedah dipertimbangkeun sacara misah nalika ngarancang sistem distribusi listrik.
3. Masalah listrik mana anu tiasa diatasi?
Alat-alat listrik anu dianggo di pabrik, gedong komersil sareng proyék infrastruktur tiasa dianggo kanggo waktos anu lami dina kaayaan anu nungtut. Uap, lebu, sepuh insulasi, karuksakan mékanis, kasalahan instalasi tur deterioration parabot sadayana tiasa nyumbang kana jalur ayeuna abnormal.
Insulasi anu ruksak atanapi sepuh tiasa nyiptakeun jalur arus anu teu dihaja anu henteu kalakuanana sapertos sirkuit pondok konvensional.
Protéksi arus sésa-sésa tiasa ngabantosan ngadeteksi kaayaan bocor anu peryogi panyambungan sirkuit gancang.
Ngagabungkeun fungsi panyalindungan bisa simplify susunan dibandingkeun kalawan ngagunakeun sababaraha komponén bebas.
Tingkat panyalindungan sabenerna gumantung kana sistem éléktrik lengkep, konfigurasi alat jeung kaayaan instalasi. MCCB anu gaduh panyalindungan bocor kedah janten bagian tina skéma panyalindungan anu direkayasa leres tinimbang salaku solusi universal pikeun unggal bahaya listrik.
4. Naha Gabungkeun MCCB sareng Perlindungan Leakage?
Pikeun seueur proyék listrik, daya tarik utama nyaéta kamampuan pikeun nyayogikeun sababaraha syarat panyalindungan dina susunan alat anu ngagabung. Ieu tiasa berharga dimana rohangan panel, waktos instalasi sareng koordinasi sistem penting.
1. Sababaraha Fungsi Protection
Alat anu dikonpigurasi leres tiasa nyayogikeun kaleuleuwihan, sirkuit pondok sareng panyalindungan arus sésa-sésa dina arsitektur panyalindungan anu sami. Hal ieu ngajadikeun eta gampang pikeun insinyur a ngadegkeun strategi panyalindungan diartikeun pikeun feeder atawa sirkuit distribusi.
2. Desain Panel leuwih efisien
komponén panyalindungan terpadu atanapi raket loyog bisa ngurangan kabutuhan alat misah, wiring na ningkatna arrangements. Produsén MCCBs residual-ayeuna-ditangtayungan husus nyorot instalasi kompak jeung ngurangan syarat komponén salaku kaunggulan praktis.
3. Protection adjustable
Sababaraha produk nyadiakeun ambang arus residual adjustable sarta reureuh waktu. Hal ieu ngamungkinkeun susunan panyalindungan bisa diadaptasi kana sirkuit béda tinimbang ngandelkeun hiji setelan tetep pikeun unggal aplikasi.
4. Planning Sistim leuwih gampang
Nalika overload, sirkuit pondok sareng syarat bocor dianggap babarengan, insinyur tiasa ngaevaluasi strategi panyalindungan lengkep tinimbang milih komponén individu sacara mandiri.
5. Dimana Dupi hiji MCCB kalawan Leakage Protection Dipaké?
Aplikasi anu cocog gumantung kana desain listrik, syarat lokal sareng spésifikasi produk. Wewengkon aplikasi anu biasa kalebet:
- Papan distribusi wangunan komérsial
- Sistem distribusi kakuatan industri
- Parabot produksi pabrik
- Motor jeung mesin feeders
- Bengkel sareng fasilitas manufaktur
- Infrastruktur sareng pamasangan utiliti
- Alat-alat listrik anu peryogi ngawaskeun bocor bumi
- Sistem distribusi dimana rohangan panel diwatesan
- Proyék anu ngabutuhkeun kaleuleuwihan anu ngagabung, sirkuit pondok sareng panyalindungan arus sésa
MCCB loba dipaké dina distribusi industri jeung komérsial sabab ratings maranéhanana ayeuna jeung kamampuhan interrupting bisa nutupan aplikasi saluareun rentang has tina breakers cabang-circuit leutik.
6. Naon Anu Kedah Parios Pamilihan Sateuacan Pamilihan?
Milih hiji MCCB kalawan panyalindungan leakage ngan dumasar kana amperage dipeunteun bisa nyieun masalah salila instalasi. Anu mésér kedah nyayogikeun inpormasi sistem anu cekap ka produsén atanapi insinyur listrik sateuacan mastikeun modél.
- Dipeunteun ayeuna:Nangtukeun beban kontinyu anu diperkirakeun sareng pilih rating arus anu cocog dumasar kana desain sirkuit lengkep.
- tegangan operasi:Pastikeun voltase sistem sareng naha produkna cocog pikeun aplikasi AC anu dimaksud.
- Jumlah kutub:Pariksa naha sistem merlukeun 3P, 4P atawa konfigurasi séjén.
- Kamampuh sirkuit pondok:Pariksa prospek sesar ayeuna sadia tur pastikeun breaker ngabogaan rating interrupting luyu.
- Sensitipitas bocor:Nangtukeun arus operasi sésa anu diperyogikeun pikeun strategi panyalindungan anu dimaksud.
- Tunda waktos:Pertimbangkeun naha operasi sakedapan atanapi réspon anu ditunda waktos diperyogikeun pikeun koordinasi sareng alat hulu atanapi hilir.
- Kaayaan pamasangan:Tinjau suhu lingkungan, kandang, kalembaban, jangkungna sareng faktor lingkungan anu relevan.
- Standar sareng sertifikasi:Konfirmasi standar sareng persetujuan anu diperyogikeun dina pasar target.
7. Parameter konci dipedar
Parameter di handap ieu penting pisan nalika ngabandingkeun produk panyalindungan bocor MCCB anu béda.
| Parameter | Naha Ieu Matters | Naon Anu Kudu Dipastikeun Pembeli |
|---|---|---|
| Dipeunteun Ayeuna (Dina) | Nangtukeun tingkat ayeuna pemutus sirkuit dirancang pikeun dibawa dina kaayaan anu ditangtukeun. | Cocogkeun pemutus kana beban sirkuit sareng desain konduktor. |
| Tegangan Dipeunteun (Ue) | Nangtukeun tegangan operasi listrik pikeun aplikasi. | Pastikeun kasaluyuan sareng tegangan sistem. |
| Megatkeun Kamampuh | Nunjukkeun sesar ayeuna breaker bisa aman ngaganggu dina kaayaan test husus. | Bandingkeun rating produk sareng arus sirkuit pondok anu sayogi. |
| Leakage Setélan Ayeuna | Nangtukeun tingkat ayeuna sésa dimana panyalindungan bocor beroperasi. | Konfirmasi sensitipitas diperlukeun tur rentang adjustment. |
| Waktos Reureuh | Bisa mantuan koordinat panyalindungan bocor jeung alat pelindung lianna. | Pariksa naha réspon anu diperyogikeun sakedapan atanapi ditunda. |
| Jumlah Kutub | Nangtukeun mana konduktor anu switched tur ditangtayungan. | Konfirmasi 3P, 4P atanapi konfigurasi diperlukeun séjén. |
| Standar | Nyayogikeun kerangka pikeun pagelaran sareng uji produk. | Verifikasi syarat IEC, régional sareng proyék anu lumaku. |
Salaku conto, produk komersil ayeuna sareng panyalindungan sésa-arus tiasa nawiskeun kombinasi anu béda tina arus dipeunteun, konfigurasi kutub, tegangan operasi sareng kapasitas pegatna. spésifikasi ieu kudu salawasna dipariksa ngalawan datasheet produk sabenerna tinimbang dianggap tina kategori produk nyalira.
8. MCCB kalawan Protection Leakage vs Alat Protection misah
Pangaturan panyalindungan terpadu sareng misah tiasa sacara téknis cocog. Konfigurasi anu langkung saé gumantung kana arsitéktur listrik proyék, syarat rohangan, strategi koordinasi sareng kahoyong pengadaan.
| Pertimbangan | MCCB kalawan Protection Leakage | Susunan Protection misah |
|---|---|---|
| Layout Panel | Bisa nyadiakeun susunan kompak. | Bisa merlukeun spasi ningkatna tambahan. |
| Wiring | Bisa ngurangan interkonéksi antara komponén panyalindungan misah. | Bisa merlukeun wiring tambahan sarta koordinasi. |
| Fungsi panyalindungan | Dirancang sabudeureun susunan panyalindungan digabungkeun. | Fungsi tiasa dipilih sacara mandiri. |
| Pangropéa | Pangsaeutikna komponén anu misah tiasa nyederhanakeun pamariksaan. | Komponén individu tiasa digentos sacara misah gumantung kana desain. |
| Kustomisasi | Gumantung kana breaker sadia tur leakage-proteksi konfigurasi. | Bisa nawiskeun kalenturan ku ngagabungkeun alat béda. |
Poin penting nyaéta integrasi henteu otomatis hartosna cocog. Kombinasi anu dipilih tetep kedah nyumponan sarat listrik tina pamasangan.
9. Pamasangan sarta Pertimbangan Pangropéa
Pamasangan anu leres sami pentingna sareng milih pemutus anu leres. Malah MCCB anu dirancang kalayan saé kalayan panyalindungan bocor tiasa henteu nyayogikeun kinerja anu dimaksud upami kabel, susunan grounding, setélan atanapi lingkungan pamasangan henteu leres.
Pariksa Wiring Taliti
Turutan diagram wiring produsén sarta parentah instalasi. Konduktor fase sareng nétral, upami tiasa dianggo, kedah disusun leres supados sistem deteksi arus sésa-sésa tiasa beroperasi sakumaha anu dimaksud.
Pariksa Setélan Leakage
Ulah nganggap yén panghandapna sadia leakage-ayeuna setelan otomatis luyu. Setelan kudu luyu jeung fungsi panyalindungan dimaksudkeun sarta ciri listrik sirkuit.
Mertimbangkeun Selectivity
Sistem distribusi ageung tiasa ngandung sababaraha alat pelindung. Karakteristik operasi maranéhanana kudu ditinjau babarengan ambéh lepat hilir anu luyu henteu kedah dipegatkeun sambungan bagian anu langkung ageung tina pamasangan.
Ngalaksanakeun Tés Fungsional
Upami produk nyayogikeun fungsi tés, tés kedah nuturkeun prosedur anu disarankeun ku produsén sareng sarat anu dianggo pikeun pamasangan. Sababaraha alat sésa-ayeuna nyadiakeun pungsi tés sareng fitur ngawaskeun tambahan.
10. Shanghai DaDa Electric Co., Ltd jeung Leakage Protection Leyuran
Shanghai DaDa Electric Co., Ltd. nyayogikeun solusi MCCB anu dirancang pikeun aplikasi dimana panyalindungan sirkuit konvensional sareng perlindungan bocor kedah damel babarengan. Séri DAM1L na mangrupikeun conto MCCB kalayan panyalindungan arus sésa terintegrasi, dirancang pikeun aplikasi kalebet ngawangun sistem listrik, situs industri sareng lingkungan distribusi tegangan rendah anu sanés.
Inpormasi produk nunjukkeun konfigurasi sapertos konstruksi opat kutub, rentang arus anu dipeunteun lega sareng perlindungan bocor bumi anu tiasa diatur. Gumantung kana modél, arus operasi bocor tiasa dikonpigurasi dina rentang anu ditangtukeun, ngamungkinkeun strategi panyalindungan diadaptasi kana aplikasi anu béda.
Pikeun pembeli luar negeri, distributor, pembina panel sareng kontraktor listrik, pendekatan anu paling kapaké nyaéta nyayogikeun panyadia syarat proyék sateuacan naroskeun kutipan. Ieu ngabantuan nangtukeun naha rating ayeuna diperlukeun, susunan kutub, setting leakage, kapasitas megatkeun jeung sertifikasi sadia dina konfigurasi dimaksudkeun.
Inpormasi pikeun Dilebetkeun dina Panaliti
- Diperlukeun dipeunteun ayeuna
- tegangan Sistim jeung frékuénsi
- Jumlah kutub
- Diperlukeun leakage-ayeuna sensitipitas
- Diperlukeun fungsi waktu-reureuh
- Diperkirakeun pondok-circuit ayeuna atawa kapasitas megatkeun diperlukeun
- lingkungan instalasi
- Sasaran pasar sareng syarat sertifikasi
- kuantitas diperlukeun
- OEM atanapi syarat ngaropéa, upami lumaku
Nyadiakeun rinci ieu di awal bisa nyieun komunikasi teknis leuwih efisien sarta ngurangan résiko tina milih breaker nu teu cocog instalasi final.
11. Patarosan remen naroskeun
Perlindungan bocor ngadeteksi arus sésa-sésa anu disababkeun ku jalur arus anu teu dihaja sareng tiasa ngamimitian tripping pemutus nalika ambang operasi anu dikonpigurasi ngahontal. Ieu alamat kaayaan béda ti overload konvensional sarta panyalindungan pondok-circuit.
No. MCCB biasa nyadiakeun pungsi saperti overload jeung panyalindungan pondok-circuit, sedengkeun konfigurasi leakage-ditangtayungan nambahkeun deteksi residual-ayeuna jeung panyalindungan.
Perlindungan bocor tiasa ngabantosan ngadeteksi jalur arus anu teu normal anu tiasa nyumbang kana bahaya listrik. Nanging, pencegahan seuneu gumantung kana pamasangan listrik lengkep, kaayaan alat, setélan panyalindungan sareng ukuran kaamanan anu berlaku.
Henteu aya setélan tunggal anu cocog pikeun unggal pamasangan. Nilai anu pas gumantung kana tujuan panyalindungan, karakteristik sirkuit, peralatan sareng syarat listrik anu berlaku. Setelan kudu ditangtukeun ku tanaga mumpuni.
Konfigurasi MCCB biasana dirancang sabudeureun fungsi panyalindungan circuit-breaker konvensional, tapi fungsi panyalindungan pasti gumantung kana model husus sarta konfigurasi trip-unit. Salawasna pariksa dokuméntasi téknis produsén.
IEC 60947-2 mangrupikeun standar penting pikeun pemutus sirkuit tegangan rendah sareng kalebet syarat anu relevan pikeun pemutus sirkuit anu kalebet panyalindungan arus sésa. Standar régional sareng syarat khusus pikeun proyék ogé tiasa dianggo.
Leres, modél anu cocog tiasa dianggo dina distribusi industri sareng aplikasi peralatan nalika rating listrik, ciri panyalindungan sareng spésifikasi lingkungan cocog sareng pamasangan.
Nyadiakeun arus diperlukeun, tegangan, kutub, kapasitas megatkeun, leakage-ayeuna setting, sarat waktu-reureuh, kaayaan instalasi, kuantitas jeung sertifikasi target. Ieu masihan produsén inpormasi anu cukup pikeun nyarankeun konfigurasi anu pas.
12. Kacindekan
Hiji MCCB kalawan panyalindungan leakage alamat dua wewengkon penting panyalindungan listrik: panyalindungan overcurrent konvensional sarta deteksi arus residual. Ku nyangking fungsi-fungsi ieu kana solusi anu terkoordinasi, éta tiasa ngabantosan nyederhanakeun desain distribusi listrik dimana kaamanan listrik, rohangan panel sareng koordinasi sistem penting.
Léngkah anu paling penting nyaéta ningali saluareun nami produk. Dipeunteun ayeuna, tegangan operasi, kapasitas pegatna, konfigurasi kutub, sensitipitas leakage, waktu reureuh, kaayaan instalasi tur standar lumaku sadayana pangaruh naha MCCB tinangtu cocog pikeun hiji proyek.
Pikeun pembeli evaluating MCCBs leakage-ditangtayungan pikeun gedong komérsial, fasilitas industri, panels distribution atawa aplikasi OEM, gawe langsung tina sarat listrik sabenerna cara paling dipercaya pikeun ngaidentipikasi hiji konfigurasi merenah.
Peryogi MCCB sareng Perlindungan Leakage?
Upami anjeun milarian MCCB pikeun proyék listrik énggal, ngagentos alat panyalindungan anu tos aya atanapi ngembangkeun solusi distribusi anu disesuaikan,Shanghai DaDa Electric Co., Ltd.tiasa ngabantosan anjeun marios spésifikasi anu diperyogikeun sareng konfigurasi produk. Bagikeun tegangan anjeun, ayeuna, nomer kutub, syarat panyalindungan bocor sareng detil aplikasi pikeun ngabahas solusi anu pas.
Pikeun spésifikasi produk, syarat OEM atanapi patarosan proyék,taros Kamikalayan sarat listrik anjeun sareng inpormasi aplikasi.
