OEM / ODM Bumi Leakage Circuit breaker suppliers

Naha anjeun peryogi Pemutus Sirkuit Bocor Bumi kualitas luhur sareng awét?CDADAnawarkeun solusi kustomisasi OEM komprehensif. Salaku produsén dipercaya jeung pabrik urang sorangan, kami nyadiakeun jaminan 3 taun dina produk urang.

Naon Dupi Earth Leakage Circuit Breaker (CBR)?

AnuPemutus Sirkuit Bocor Bumi (CBR), ogé katelahPemutus Sirkuit Bocor Bumi sareng Perlindungan Arus Langkung Integral (CBR) per IEC 60947-2 Annex B, mangrupikeun alat panyalindungan tegangan rendah anu canggih anu ngagabungkeunpanyalindungan arus residual (leakage bumi). kalawanoverload sarta panyalindungan pondok-circuit dina hiji unit kasus dijieun tunggal. Dioperasikeun dina tegangan dipeunteun nepi ka415V AC (50/60Hz) kalawan ratings ayeuna ti16A ka 800A, CBRs dijadikeun alat panyalindungan komprehensif pikeun aplikasi infrastruktur industri, komérsial, jeung kritis.

Beda jeung mandiriPemutus Sirkuit Arus Sisa (RCCBs)nu ngan nyadiakeun panyalindungan leakage bumi, CBRs ngahijikeun:

Thermal-magnét atawa panyalindungan overcurrent éléktronik (Lengkungan L-S-I)

deteksi ayeuna residual (10mA ka 1000mA sensitipitas)

Kapasitas pegatna sirkuit pondok nepi ka 85kA

Integrasi ieu ngaleungitkeun kabutuhan pikeun kombinasi MCB/RCCB anu misah, ngirangan rohangan pamasangan sareng ningkatkeun réliabilitas koordinasi.

Kategori produk & Konfigurasi

Klasifikasi	Tipe	Kisaran ayeuna	Karakteristik konci
Tipe Arus Sisa	Tipe AC	16A – 800A	Ngadeteksi arus sésa AC sinusoida wungkul, aplikasi pikeun tujuan umum
Tipe Arus Sisa	Tipe A	16A – 800A	Ngadeteksi AC + pulsating DC (rectified AC), beban éléktronik modern
Sensitipitas (IΔn)	Sensitipitas tinggi	10mA - 30mA	Perlindungan tanaga, lokasi médis, daérah baseuh
	Sensitipitas sedeng	100mA - 300mA	Perlindungan seuneu, industri umum
	Sensitipitas rendah	500mA - 1000mA	Pencegahan seuneu dina pamasangan bocor tinggi, panyalindungan selektif
Waktos Reureuh	Sakedapan	Kabéh ratings	Tujuan umum, <40ms dina 5×IΔn
Waktos Reureuh	Selektif (Tipe-S)	100mA - 1000mA	Tunda tripping (130-500ms dina 1×IΔn), diskriminasi hulu
Konfigurasi kutub	4-Kutub	16A – 800A	Tilu-fase + nétral, panyalindungan nétral adjustable (50-100%)
Pamasangan	Dibereskeun	16A – 800A	Sambungan busbar langsung, ongkos-éféktif

Kelas Kapasitas Pegatna:

Standar (N): 25kA – 36kA (Jaringan Distribusi)

Luhur (S): 50kA – 70kA (Industrial utama)

Ultra-Luhur (H): 85kA (Infrastruktur kakuatan)

Fungsi inti & Kamampuh Protection

Fungsi panyalindungan terpadu

Fungsi	Prinsip deteksi	Parameter Téknis
Perlindungan Overload (L)	ékspansi termal bimetallic atawa éléktronik RMS sensing	0.8 – 1.0 × Dina setelan, kurva waktu tibalik, akurasi ±10%
Tunda Sirkuit Pendek (S)	Timing éléktronik atawa reureuh magnét	2-10 × Dina, 0.1s - 0.5s reureuh, koordinasi selektif
Perjalanan Sakedapan (I)	Solenoid magnét atanapi éléktronik sakedapan	5-20 × In, <20ms operasi, ayeuna ngawatesan
Leakage Bumi (G/Δ)	Inti Balance Current Transformer (CBCT)	10mA - 1000mA IΔn, ± 10% akurasi sensitipitas
Sesar taneuh (GF)	Véktor jumlah sensing ayeuna	20-100% tina In, 0.1s-1.0s reureuh, métode inti-kasaimbangan
Ngawaskeun diri	Pariksa integritas sirkuit internal	CBCT kontinyu sarta ngawaskeun coil lalampahan, kaluaran alarem sesar

Téknologi Deteksi Ayeuna Sisa

TheInti Balance Current Transformer (CBCT) atawaTransformator Toroida ngabentuk jantung panyalindungan leakage bumi:

Operasi Normal: Kabéh konduktor hirup (fase + nétral) ngaliwatan inti toroida. Arus saimbang ngahasilkeun médan magnét lawan nu ngabolaykeun ka enol fluks net-euweuh arus sekundér ngainduksi.

Kaayaan Kasalahan: Nalika arus bocor ngalir ka bumi (ngaliwatan kagagalan insulasi atanapi kontak manusa), teu saimbangna ayeuna nyiptakeun fluks magnét residual dina inti toroida. Fluks ieu ngainduksi tegangan dina pungkal sekundér, masihan énergi relay sénsitip atanapi sirkuit perjalanan éléktronik.

Karakteristik perjalanan per IEC 61008/61009:

1 × IΔn: Perjalanan ≤ 300ms (sakedapan), ≤ 500ms (selektif S-tipe)

2 × IΔn: Perjalanan ≤ 150ms (sakedapan), ≤ 200ms (tipe S)

5 × IΔn: Perjalanan ≤ 40ms (sakedapan), ≤ 150ms (tipe S)

Lingkungan Aplikasi & Kasus Pamakéan

Sektor Industri	Aplikasi husus	Spésifikasi has
Puseur Data	Distribusi utama, bypass UPS, panyalindungan bus-coupler	250A-500A, Tipe A, 300mA S-tipe selektif, 70kA Icu, komunikasi-diaktipkeun
Fasilitas Kaséhatan	Distribusi utama rumah sakit, sistem IT médis, bioskop operasi	100A-400A, Tipe A, 10mA/30mA sensitipitas tinggi, ngawaskeun isolasi
Pabrikan Tutuwuhan	Puseur kontrol motor, alat las, speed drive variabel	160A-500A, Tipe B (pikeun VFDs), 300mA, 50kA Icu, perjalanan éléktronik
Gedong Komersil	Distribusi tingkat luhur, mall balanja, bandara	125A-400A, Tipe A, 100mA/300mA, 36kA Icu
Minyak & Gas / Kelautan	platform lepas pantai, rigs pangeboran, sistem kakuatan kapal	250A-500A, Tipe A, 500mA, tropicalized (T2), tahan korosi

Prosés Manufaktur & Workflow Produksi

Urutan Manufaktur Precision

Bahan Baku IQC → Produksi Transformator Toroidal → Fabrikasi Kasus Diwangun → Majelis Sistem Kontak → Integrasi Unit Perjalanan Éléktronik → Kalibrasi Modul Ayeuna Sisa → Majelis Primer → Tés Komprehensif → QC Akhir → Bungkusan

Tahap Manufaktur Kritis

Panggung	Rincian prosés	Titik Kontrol Kualitas
Transformator Toroida winding	Perméabilitas tinggi nanocrystalline atanapi inti ferrite (µr> 10.000), precision pungkal tina primér (through-pass) jeung sekundér (sensing) windings, impregnation vakum	Verifikasi kurva magnetization inti, tegangan sekundér dina 1 × IΔn ± 5%, résistansi insulasi> 100MΩ
Integrasi CBCT	Pamasangan inti toroida sabudeureun sakabéh fase/konduktor nétral, shielding ngalawan médan magnét éksternal, sambungan ka trip relay/éléktronik	Uji kasaimbangan kalayan beban 6 × Dina (henteu aya gangguan perjalanan), kekebalan kana harmonik ka-3
Mékanisme Perjalanan Arus Sisa	Relay polarisasi sénsitip (kakuatan perjalanan 5-50mW) atanapi pemicu MOSFET éléktronik, gandeng mékanis kana bar perjalanan utama	Verifikasi kakuatan perjalanan, waktos réspon <20ms, stabilitas suhu -25°C dugi ka +70°C
Produksi Case dijieun	BMC thermosetting palastik (DMC-2) suntik molding, 150-180 ° C tamba, résistansi tracking tinggi> 600V	Kasabaran dimensi ± 0.1mm, kakuatan diéléktrik> 15kV/mm, retardant seuneu UL 94 V-0
Majelis Kontak Utama	Pérak-plated tambaga (AgNi 90/10) kontak, CNC-machined leungeun, brazing dina atmosfir nitrogén	Résistansi kontak <50μΩ, ketebalan pérak 8-12μm (XRF), karasa HV 100-150
Éléktronik Trip Unit Programming	Perlindungan LSIG + Δ basis mikroprosesor, unggah firmware, kalibrasi kurva, pangaturan protokol komunikasi	± 5% akurasi ayeuna, ± 10% akurasi waktos, ZSI (Zone Selective Interlocking) verifikasi
Pamaduan Final & Calibration	Majelis sistem perjalanan termal-magnétik atanapi éléktronik sareng modul ayeuna residual, interlocking mékanis, mékanisme cecekelan	Overcurrent gabungan + verifikasi perjalanan bocor bumi, diéléktrik tahan 3kV / 1min

Bahan Baku primér & spésifikasi komponén

komponén	Spésifikasi Bahan	Standar Panyadia	Pasipatan konci
Inti Toroida (CBCT)	Nanocrystalline alloy (Finemet) atanapi Mn-Zn ferrite (PC40)	IEC 60404-8, JIS C 2531	Perméabilitas tinggi µr> 10.000, coercivity low <2A/m, dénsitas fluks jenuh> 1.2T
Kawat Coil Sensing	Kawat tambaga enamel (0.05-0.1mm), Kelas F 155°C	IEC 60317	tegangan ngarecahna> 1kV, kalenturan> 10× diaméterna, solderability 390 °C
Relay perjalanan	Relay latching polarized, sensitipitas 5-50mW	IEC 61810	Waktu réspon <10ms, résistansi coil 1-5kΩ, umur mékanis> operasi 10⁶
Diwangun Case Perumahan	BMC (Bulk Molding Sanyawa) DMC-2, serat gelas bertulang	IEC 60664-1, UL 94 V-0	Indéks tracking> 600V, résistansi panas 180°C, kakuatan dampak> 8 kJ/m²
Kontak Utama	Tambaga éléktrolitik (Cu-ETP) + Plating pérak-nikel (AgNi 90/10)	ASTM B152	Konduktivitas ≥100% IACS, résistansi erosi arc, sipat anti las
Unsur Bimetallic	Inconel / komposit baja pasif (ASTM TM2)	ASTM B388	Laju defleksi 0.15-0.25mm/°C, stabilitas jangka panjang ± 3%, résistansi ngrayap
Komponén éléktronik	PCB kelas industri, sensor Hall-effect, prosesor ARM Cortex-M4	IEC 60721-3-3, IEC 61000	Suhu operasi -25 ° C nepi ka + 70 ° C, kekebalan EMC Level 4, SIL 2 sanggup
Terminal	T2 tambaga (C11000) kalawan plating timah (8-12μm)	ASTM B187/B16	Kapadetan ayeuna 1.2-1.5 A/mm², torsi tahan 5-15Nm, résistansi korosi
Mékanisme Operasi	Spring steel (SWOSC-V) atawa stainless steel (301)	JIS G 3560	Kahirupan kacapean> 20,000 siklus, kakuatan tensile 1800-2000MPa, rélaxasi <5%

Standar minuhan & Testing Protocols

Kerangka Standar Internasional

Standar	Lingkup	Ratings lumaku
IEC 60947-2 Lampiran B	Circuit-breakers incorporating résidu panyalindungan ayeuna (CBR)	CBRs industri> 80A, panyalindungan komprehensif
EN 60947-2	Vérsi harmonis Éropa tina IEC 60947-2	Nyirian CE, patuh pasar EU
GB / T 14048.2	standar nasional Cina sarua	sertifikasi CCC, pasar Cina

Tés Tipe Wajib (IEC 60947-2 + Annex B)

Tés Kategori	Uji Spésifik	Kriteria ditampa
Performance ayeuna residual	Waktu tripping di 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (sakedapan); S-tipe: ≤500ms, ≤200ms, ≤150ms
	Non-tripping dina 0,5 × IΔn	Taya lalampahan pikeun 2 × dipeunteun waktos reureuh
	Surge ayeuna tahan (8/20μs, 3kA)	Henteu aya gangguan perjalanan, Tipe A: 250A impuls, Tipe F: 1000A, Tipe B: 3000A
Perlindungan arus leuwih	Naékna suhu dina dipeunteun Dina	Terminal ≤80K, bisi ≤40K
	Pegatna sirkuit pondok (Icu/ICs)	3 operasi, interupsi suksés, recovery diéléktrik
	Verifikasi kurva perjalanan (L-S-I)	± 10% akurasi ayeuna, ± 20% akurasi waktos
Pasipatan diéléktrik	Frékuénsi kakuatan tahan (2.5kV-3.5kV/1min)	Taya ngarecahna, euweuh flashover
Pasipatan diéléktrik	Daya tahan dorongan (8kV 1.2/50μs)	Taya ngurangan disruptive
Mékanis & Lingkungan	Ketahanan mékanis (10.000-20.000 siklus)	<5% parameter drift, euweuh gagalna
Mékanis & Lingkungan	Kakebalan EMC (seri IEC 61000-4)	Taya gangguan tripping ti radiated / dipigawé gangguan

Kontrol Kualitas Pabrik & Standar Inspeksi

Incoming Material QC (IQC)

Bahan	Barang Inspeksi	Rencana Sampling	Parabot
inti toroida	perméabilitas magnét, fluks jenuh, leungitna inti	Per angkatan, uji kurva B-H	B-H analyzer, impedansi analyzer
Kawat raos	Diaméterna, ketebalan insulasi, tegangan ngarecahna	AQL 0,65	Mikrométer, tester diéléktrik
sanyawa palastik BMC	Eusi kaca, viskositas, ciri tamba, indéks tracking	Per bets, COA + nguji	Rheometer, analisa DSC, alat uji nyukcruk
solusi plating pérak	Konsentrasi logam, pH, pangotor	pangawasan poean	Séktrométer serapan atom
komponén éléktronik	Tes fungsi, verifikasi parameter, versi firmware	100% AOI, 5% fungsional	LCR méteran, osiloskop, scan wates

Kontrol Kualitas Dina Prosés (IPQC)

Stasion	Parameter kontrol	Frékuénsi	Métode
Toroidal trafo pungkal	Babandingan péngkolan, induktansi, résistansi insulasi	Unggal unit	LCR méteran, insulasi tester
Majelis CBCT	Uji kasaimbangan kalayan beban dipeunteun, kekebalan kana harmonik	Unggal 100 unit	Uji suntik primér, generator harmonik
Kalibrasi arus residual	Ambang lalampahan dina IΔn, waktos respon, non-lalampahan dina 0.5×IΔn	Unggal unit	Tester RCD otomatis (0.5-1000mA tiasa diprogram)
Majelis kontak utama	Gap kontak, tekanan, alignment, résistansi	Unggal 100 unit	Force gauge, mikro-ohmmeter
integrasi ahir	Overcurrent gabungan + verifikasi perjalanan bocor bumi	Unggal unit	Bangku tés terpadu (suntik primér + simulasi bocor)

Kontrol Kualitas Akhir (FQC) & QC Keluar (OQC)

Item tés	Standar	Ukuran Sampel
Sisa waktos perjalanan ayeuna	1×IΔn, 2×IΔn, 5×IΔn per IEC 61008/61009	100%
Uji non-trip dina 0,5 × IΔn	2× dipeunteun waktos reureuh	100%
kurva lalampahan overcurrent	1.05×In, 1.25×In, 5×In, 10×In	100%
Diéléktrik tahan tegangan	2.5kV AC/1min	100%
lalawanan insulasi	> 100MΩ @ 500V DC	100%
Résistansi kontak	<50μΩ per kutub	100%
Verifikasi nyirian torsi	Terminal tightening per spésifikasi	100%
Inspeksi visual & dimensi	Nol cacad dina dimensi kritis	100%
Nyirian permanén	Ngusap pangleyur, uji abrasion	AQL 1.0
Integritas bungkusan	Uji serelek, geter (ISTA 3A)	Per lot

Infrastruktur Produksi & Kamampuh Manufaktur

Parabot Produksi canggih

Kategori Pakakas	Spésifikasi Mesin	Fungsi	Kapasitas
Mesin pungkal Toroidal	Ngagulung toroidal otomatis kalayan kontrol tegangan	CBCT primér / sekundér pungkal, precision layering	5.000 trafo / poé
Inti Annealing tungku	Vakum annealing kalawan atmosfir nitrogén	Perawatan panas inti nanocrystalline, ngaleungitkeun setrés	2.000 cores / bets
Molding suntik	300-ton BMC thermosetting pencét	Perumahan CBR, arc chute, blok terminal	3.000 kasus / dinten
Mesin CNC	5-sumbu puseur machining nangtung	Precision kontak machining, geometri kompléks	8.000 susunan kontak / bulan
Perlakuan permukaan	garis plating pérak otomatis	Kontak plating 8-12μm, ketebalan uniformity ± 1μm	4.000 kg/dinten
Majelis	sél assembly kuli	assembly mékanisme, integrasi CBCT, calibration	1.500 unit / dinten per baris
Alat Uji	Bangku tés CBR terpadu	Overcurrent gabungan + verifikasi ayeuna residual	300 hijian / jam
	Kamar uji EMC (3m/10m, Teseq)	Tés kekebalan / émisi pikeun unit éléktronik	50 unit / dinten

Kapasitas produksi & waktos kalungguhan

Kategori produk	Kapasitas Bulanan	Waktos kalungguhan baku	Kamampuh Orde Urgent
CBR 4P (16A-125A)	10.000 hijian	4-5 minggu	3 poé (komponén stock)
CBR Industrial (160A-400A)	8.000 hijian	4-5 minggu	5 poé
CBR Heavy Industrial (630A-800A)	3.000 hijian	4-5 minggu	7 poé
Konfigurasi khusus (IΔn khusus, kurva)	Dasar proyék	5-6 minggu	2 minggu

Téknik & Struktur Tim Téknis

Jurusan	tanaga	Kaahlian	Tanggung jawab
R & D Téknik	5 insinyur	Téknologi arus sésa, desain sénsor magnét, sistem dipasang, éléktronika listrik	Pangwangunan CBR anyar, Tipe B / F / B + inovasi, portopolio patén (40+ patén-patén)
Téknik prosés	18 insinyur	manufaktur trafo Toroidal, BMC molding, assembly precision, manufaktur lean	Optimasi produksi, dokuméntasi SOP, paningkatan hasil (> 99,5%)
Nguji & Validasi	15 insinyur	Uji arus tinggi, simulasi arus residual, EMC, uji lingkungan	Koordinasi tés tipe (IEC 60947-2 Annex B, IEC 61008/61009), analisis gagal
Téknik Aplikasi	10 insinyur	Koordinasi selektif, skéma panyalindungan bocor bumi, aplikasi EV / renewable	rojongan teknis customer, studi diskriminasi, commissioning situs
Pamastian kualitas	30 teknisi	ISO 9001, ISO 14001, kontrol prosés statistik, laboratorium metrologi	Inok supplier, audit prosés, tindakan korektif, manajemén kalibrasi

Sertifikasi & Dokuméntasi minuhan

Sertifikasi	Badan Penerbit	Lingkup	Validitas
ISO 9001:2015	ZHONGDA HUAYUAN	Sistim manajemén kualitas	Panjagaan taunan
IEC 60947-2 Tés Tipe Annex B	Intertek	kinerja industri CBR	Per runtuyan produk
Nyirian CE	Badan Bewara	aksés pasar EU	Desain-gumantung
CCC (Cina)	CQC	sertifikasi wajib Cina	validitas 5 taun
Skéma CB	IECEE	Sertifikasi internasional	Per runtuyan produk

Kunaon Pabrik CBR Kami Dipisahkeun

fasilitas produksi urang ngagambarkeun40 taun Spésialisasi dina sésa-sésa téknologi perlindungan bocor sareng bumi, nganteurkeun CBR anu ngaleuwihan standar global ngaliwatan:

kaahlian trafo Toroidal: Produksi inti nanocrystalline di-imah, otomatisasi pungkal precision, sareng uji CBCT komprehensif mastikeun akurasi sensitipitas <± 5%

Integrasi nangtung: Tina pamrosésan bahan inti dugi ka rakitan ahir, kontrol lengkep kana komponén kritis (trafo toroidal, unit perjalanan éléktronik, kasus cetakan)

Infrastruktur tés canggih: $3M+ diinvestasikeun dina sistem uji CBR terpadu anu sanggup verifikasi arus leuwih sareng sésa arus, uji sensitipitas Tipe B DC, sareng patuh EMC

Strategi sertifikasi global: Patuh multi-standar ngamungkinkeun asupna pasar lancar di 100+ nagara tanpa tés kaleuleuwihan

Pikeun spésifikasi téknis, studi koordinasi selektif, pituduh aplikasi Tipe B, atanapi jadwal audit pabrik, tim rékayasa kami nyayogikeun konsultasi langsung pikeun mastikeun arsitéktur panyalindungan bocor bumi anjeun nyumponan sarat kaamanan tanaga sareng tujuan kontinuitas operasional.

View as

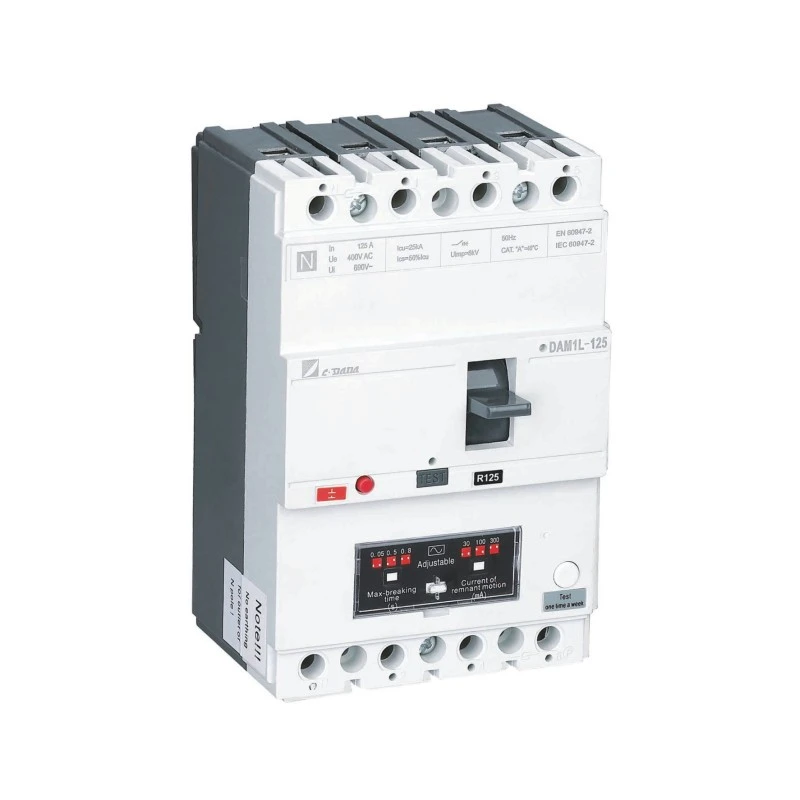

MCCB kalawan Protection Leakage

Sumber CDADA MCCB kalawan Leakage Protection (DAM1L Series) ti Shanghai DADA Electric, salaku pabrik dipercaya, urang tiasa nawiskeun rojongan teknis na jasa OEM. 4P, 16-500A, leakage bumi adjustable (30mA-1000mA), CE / CB / SEMKO Certified. Idéal pikeun seuneu & kaamanan pribadi di gedong, torowongan & situs industri.

Tempo deui >> Kirim Pananya >>

AC Tipe Circuit breaker kalawan Operasi Arus Sisa

CDADA, produsén profésional kalayan 40+ taun pangalaman, tiasa nawiskeun kualitas luhur AC TYPE Circuit breaker kalawan Residual Ayeuna Operasi (DAM1L). 4P, 10–500A, CE/CB/SEMKO Certified. CBR tipe AC leres pikeun bocor sinusoida wungkul. Idéal pikeun padumukan & industri seuneu / panyalindungan pribadi.

Tempo deui >> Kirim Pananya >>

CDADA mangrupikeun produsén sareng supplier Bumi Leakage Circuit breaker di Cina. Pabrik kami nyayogikeun rupa-rupa industri sapertos sistem kakuatan, otomatisasi gedong, sareng manufaktur industri, nawiskeun solusi OEM / ODM anu fleksibel.
