Ngaropea Thermal Overload Relay Factory

CDADA, produsén sarta supplier dumasar di Cina, nawarkeun rupa-rupa parabot listrik tegangan low, kaasup relay overload termal. Tim téknis kami nyayogikeun jasa kustomisasi OEM komprehensif ogé dukungan téknis saatos penjualan. Urang ngabagéakeun inquiries Anjeun.

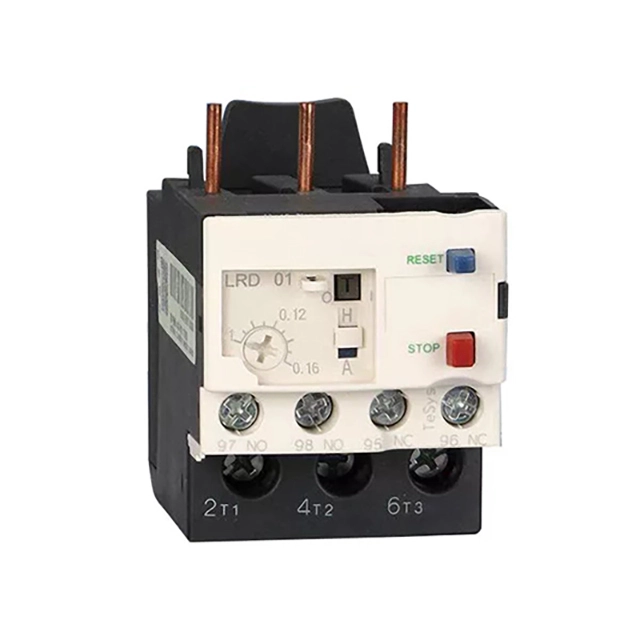

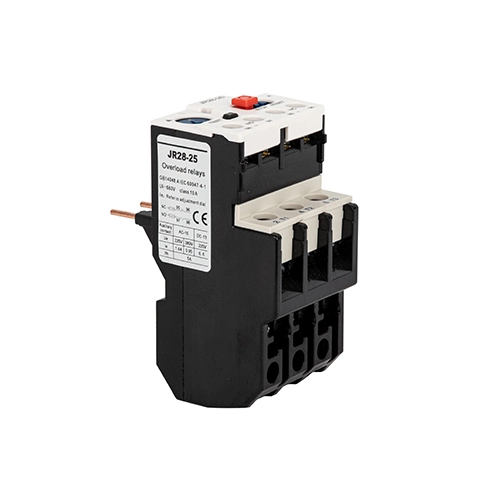

Naon ari Thermal Overload Relay?

Thermal Overload Relay mangrupikeun alat pelindung anu dirancang pikeun mareuman motor listrik nalika narik arus teuing kanggo waktos anu berkepanjangan, nyababkeun panas teuing. Beda sareng sekering atanapi standarcircuit breakeranu ngaréaksikeun kana arus luhur sakedapan (sirkuit pondok), TOR ngagunakeun ciri-ciri waktos tibalik. Ieu ngandung harti yén waktu tripping nurun salaku naek arus, sampurna mirroring kapasitas termal tina windings motor.

Inti téknologi urang ngandelkeun prinsip strip bimetallic: dua logam kalawan koefisien béda ékspansi termal kabeungkeut babarengan. Nalika dipanaskeun ku arus motor, strip ngabengkokkeun. Lamun arus ngaleuwihan setting aman pikeun durasi husus, strip bends cukup pikeun mechanically lalampahan kontak bantu, motong kakuatan ka coil starter motor.

Jenis sarta Klasifikasi

Kamampuhan manufaktur kami nyertakeun spéktrum pinuh ku téknologi panyalindungan kaleuleuwihan, disaluyukeun pikeun kabutuhan industri anu rupa-rupa.

Fungsi inti jeung Protection calakan

Thermal Overload Relays kami henteu ngan saklar basajan; aranjeunna wali calakan motor.

● Panangtayungan Overload: Pungsi primér. Ku ngahijikeun arus kana waktosna ( I2tI2t ), relay ngajaga insulasi motor tina degradasi termal. Hal ieu ngamungkinkeun pikeun arus inrush samentara (ngamimitian motor) tanpa gangguan tripping tapi meta decisively mun overloads sustained.

● Perlindungan Gagal Fase (Fase Tunggal): Dina sistem tilu fase, lamun hiji fase leungit, motor narik arus kaleuleuwihan dina dua fase sésana pikeun ngajaga torsi. Relay kami gaduh mékanisme diferensial (atanapi sensing éléktronik) anu ngadeteksi teu saimbangna ieu sareng langsung jalan, nyegah motor teu kaduruk.

● Santunan Suhu: Fitur kritis pikeun lingkungan industri. Relay kami dilengkepan ku strip bimetallic kompensasi anu ngalawan efek parobahan suhu lingkungan. Ieu ensures titik lalampahan tetep akurat naha panel dina gudang katirisan atawa lanté pabrik panas (-20 ° C nepi ka +60 ° C).

Pamilihan Kelas Trip

Kami ngahasilkeun relay saluyu sareng kelas perjalanan standar:

◆ Kelas 10: Pikeun motor kapasitas termal low (misalna, pompa submersible).

◆ Kelas 10A/20: Standar pikeun motor industri umum.

◆ Kelas 30: Kanggo beban inersia luhur (misalna kipas badag, centrifuges) nu butuh waktu leuwih lila pikeun ngamimitian.

◆ Aplikasi Utama sareng Kasus Pamakéan

◆ Manufaktur Industri: Ngajagi belts conveyor, leungeun robot, jeung spindles mesin CNC tina macet atawa overloading.

◆ Sistem HVAC: Ngajaga kipas centrifugal ageung sareng motor kompresor di gedong komersil.

◆ Perlakuan Cai: Penting pikeun ngajaga pompa submersible jeung aerators tina garing atawa mampet.

◆ Mesin OEM: Diintegrasikeun kana panél kontrol pikeun mesin bungkusan, alat tenun tékstil, jeung alat ngolah kadaharan.

Precision Manufaktur

Prosés produksi kami mangrupikeun masterclass dina rékayasa termal sareng presisi mékanis.

1. Bahan Baku Utama:

◆ Strip Bimetallic: Jantung alat. Urang make alloy tinggi-grade (Contona, Nikel-Beusi / Mangan-Tambaga) kalawan persis diitung koefisien ékspansi pikeun mastikeun bending konsisten dina suhu husus.

◆ Elemén Pamanas: Kawat résistansi tatu presisi (Nichrome) atawa bar tambaga tugas beurat anu ngahasilkeun panas sabanding jeung kuadrat arus ( I2RI2R ).

◆ Kontak: Silver-Nickel (AgNi) atawa Silver-Cadmium-Oxide (AgCdO) pikeun kontak bantu (NC/NO), mastikeun sinyal dipercaya ka PLC atawa contactor.

◆ Perumahan: Polyamida kakuatan luhur, tahan seuneu  (PA66) atawa Bakelite, dirarancang pikeun nahan tekanan termal nu luhur.

2. Produksi & Processing Workflow:

◆ Komponén Fabrikasi: Presize stamping tina strips bimetallic jeung coils manaskeun.

◆ Kalibrasi: Lengkah anu paling kritis. Relay dialirkeun kana torowongan kalibrasi arus tinggi. Teknisi nyaluyukeun "dial setelan ayeuna" pikeun mekanis pra-stress strip bimetallic, mastikeun eta ngarambat dina amperage persis (misalna, 10A, 16A).

◆ Majelis: Strip bimetallic, manaskeun, jeung mékanisme trip (kaasup tuas diferensial pikeun panyalindungan leungitna fase) dirakit kalawan tolerances mikroskopis.

◆ Potting (Opsional): Pikeun lingkungan nu kasar, mékanisme internal dibungkus dina résin époksi pikeun nyegah korosi jeung karuksakan geter.

◆ Standar Pangujian Kualitas sareng Kontrol Kualitas anu ketat

Urang taat kana IEC/EN 60947-4-1 jeung GB/T 14048.4 standar. Protokol jaminan kualitas kami dirancang pikeun mastikeun relay meniru kurva termal motor sacara sampurna.

Item Uji Standar & Kriteria Inspeksi Pabrik:

Kaahlian Produksi Kami

Fasilitas kami dilengkepan pikeun nanganan fisika hipu manajemén termal.

◆ Jalur Produksi: Kami ngagunakeun jalur assembly semi-otomatis dirancang husus pikeun penanganan sénsitip strip bimetallic, nyegah stress mékanis nu bisa ngarobah sipat termal maranéhanana.

Parabot canggih:

◆  Bangku Kalibrasi Arus Luhur: Sanggup nyuntik nepi ka 1000A pikeun nyontokeun beban kaleuleuwihan jeung pariksa waktu perjalanan kalayan akurasi milidetik.

◆ Kamar Iklim Lingkungan: Dipaké pikeun nguji mékanisme kompensasi suhu dina rentang suhu industri pinuh.

◆ Stasiun Las Las: Pikeun nyieun sambungan anu kuat, tahan lemah antara elemen pamanas sareng terminal.

Tim ahli:

◆ Insinyur Termal: Spésialis dina mindahkeun panas jeung élmu material anu ngarancang géométri bimetallic.

◆ Teknisi Kalibrasi: Staf anu terampil pisan anu nyaluyukeun mékanisme perjalanan pikeun mastikeun unggal relay minuhan standar Kelas 10A/20/30 anu ketat.

◆ Jaminan Kualitas: Didedikasikeun pikeun nganalisis konsistensi "kurva perjalanan" pikeun nyegah gangguan tripping di lapangan.

Pilih Relay Overload Termal kami. Kami henteu ngan ukur ngadamel komponén; kami insinyur reliabiliti nu ngajaga motor anjeun ngajalankeun sarta jalur produksi anjeun pindah.
