Pabrikan Pemutus Sirkuit DC Berkualitas Tinggi

CDADAmangrupakeun produsén dipercaya jeung supplier of DC circuit breakers. Produk kami kualitas luhur, diandelkeun, sareng téknologi canggih. Urang ngahususkeun dina ngamekarkeun solusi tailored pikeun industri kayaning énergi anyar, nyadiakeun Anjeun sareng komprehensif, hiji-eureun jasa OEM.

Naon Dupi DC Circuit Breaker?

A Pemutus sirkuit DC mangrupakeun alat pelindung husus dirancang pikeun ngaganggu sirkuit arus langsung (DC) dina kaayaan overload, pondok-circuit, atawa lepat. Beda sareng pemutus sirkuit AC anu nguntungkeun tina pameuntasan-nol arus alami (100-120 kali per detik dina 50/60Hz), pemutus DC kedah maksa mareuman akontinyu, busur unidirectional nu lacks sipat timer extinguishing alamiah. Beda dasar ieu ngabutuhkeun téknologi arc quenching anu canggih, ngajantenkeun pemutus DC sacara fisik langkung ageung, langkung kompleks, sareng langkung mahal tibatan pasangan AC na.

Pemutus sirkuit DC beroperasi dina rentang tegangan ti12V ka 1500V DC, kalawan ratings ayeuna Manjang2A ka 2500A. Éta janten komponén panyalindungan kritis dina sistem solar photovoltaic (PV), sistem panyimpen énergi batré (BESS), infrastru pangecas kendaraan listrik (EV).cture, puseur data jeung distribusi kakuatan DC, kontrol motor DC industri, sarta sistem listrik laut.

Tangtangan inti dina gangguan DC perenahna diarc kapunahan fisika: busur DC ngajaga kolom plasma stabil kalayan suhu ngaleuwihan 10.000 ° C, merlukeun elongation kapaksa, cooling, sarta deionization ngaliwatan médan magnét, arc chutes, sarta bahan kontak husus.

Kategori produk & Konfigurasi

Klasifikasi	Tipe	Ayeuna / Range tegangan	Karakteristik konci
Ku Pangwangunan	DCMCB (Miniatur)	2A - 125A, 250V - 1000V DC	DIN rail ningkatna, setélan lalampahan tetep, padumukan / PV komérsial
	DCMCCB (Mould Case)	10A - 2500A, 500V - 1500V DC	Unit perjalanan adjustable, kapasitas pegatna tinggi, industri / utiliti
	DCACB (Air Circuit Breaker)	630A - 6300A, 1000V DC	Desain tarik-kaluar, panyalindungan éléktronik, distribusi kakuatan
	Padet-Nagara DC breaker	100A - 5000A, nepi ka 1500V DC	Basis semikonduktor, operasi <1ms, teu aya arcing, biaya premium
Ku Peunteun Tegangan	Tegangan Lemah	12V - 250V DC	Otomotif, kelautan, telekomunikasi
	Tegangan Sedeng (PV Standar)	250V - 1000V DC	Senar PV surya, kotak combiner, padumukan / komérsial
	Tegangan Tinggi	1000V - 1500V DC	PV skala utiliti, neundeun batré, EV ngecas gancang
Ku Konfigurasi Kutub	1-Kutub	250V DC	Single-string PV, tegangan low DC
	2-Pole (Seri)	500V - 750V DC	Pertengahan tegangan PV, sambungan runtuyan dual-kutub
	3-Kutub	750V DC	Sistem DC tilu-fase, industri khusus
	4-Pole (Seri)	1000V - 1500V DC	PV tegangan tinggi, rak batré, infrastruktur EV
Ku Téhnologi Trip	Thermal-Magnétik	2A – 800A	Bimetallic overload + solenoid pondok-circuit, ekonomis
	Éléktronik	100A - 2500A	Microprocessor basis, kurva adjustable, komunikasi
	Magnét Ngan	10A – 100A	Short-circuit wungkul, panyalindungan motor, operasi gancang

Designation kritis:Sensitipitas polaritasna DC breakers kudu ditandaan kalawanpositip (+) jeung négatif (-) terminal, kalawan indikator arah ayeuna. Pamasangan polaritasna ngabalikeun tiasa nyababkeun gagalna bencana kusabab paripolah busur asimétri.

Fungsi Inti & Prinsip Operasi

The DC Arc tangtangan

Beda sareng busur AC anu pareum sacara alami dina pameuntasan enol ayeuna, busur DC nampilkeun tantangan pareum anu unik:

Parameter	AC Arc	DC Arc
Bentuk gelombang ayeuna	Sinusoida, nol-nyebrang unggal 10ms (50Hz)	Kontinyu, gedéna konstan
tegangan Arc	Fluctuates kalawan arus	Stabil, merlukeun kapunahan paksa
Arc kapunahan	Alami dina nol-meuntas	elongation kapaksa + cooling diperlukeun
Énergi Arc	Pulsed, handap rata	Terus-terusan, panas kentel
Pakéan kontak	Sedeng	Parah tanpa quenching ditangtoskeun
gap diperlukeun	Leuwih leutik	2-3 × gedé pikeun tegangan sarimbag

Arc punah Téhnologi

Téknologi	Mékanisme	Aplikasi	Performance
Blowout Magnét	Gaya Lorentz F = I × L × B ngadorong busur kana pelat pamisah dina 50-200 m/s	Universal pikeun DC MCB / MCCB	Paling umum, ongkos-éféktif, 10-20kA megatkeun
Arc Chute kalawan pelat Splitter	Arc dibagi kana bagéan séri, tiis, deionized	Baku dina sakabéh breakers DC	komponén ésénsial, serelek tegangan per plat 30-50V
Magnét permanén	NdFeB magnet (0.1-0.3T) jejeg jalur busur	Kompak DC MCBs	Henteu aya kakuatan éksternal, suhu stabil dugi ka 150 ° C
Coil Blowout éléktromagnétik	Coil timer énergi ngahasilkeun médan sabanding jeung arus sesar	MCCBs luhur-ayeuna	Angkatan naek kalawan ayeuna, panyalindungan adaptif
Gangguan vakum	Arc dipareuman dina vakum (euweuh medium ionizable)	High-tegangan DC, husus	Alus teuing pikeun> 1000V DC, umur panjang, mahal
Ledakan hawa	Hawa dikomprés niiskeun sareng manjangkeun busur	Industri kakuatan tinggi, warisan	Pangropéa anu luhur, jarang dianggo dina desain modéren

Magnét Blowout Fisika

Persamaan gaya Lorentz ngatur manipulasi busur DC:

F = I × L × B

dimana:

F = Gaya busur (Newton)

I = Arus busur (Amperes)

L = Panjang busur (m)

B = Kapadetan fluks magnét (Tesla)

Conto Itungan:

Arc ayeuna: 1000A

Panjang busur: 0.02m (2cm)

Médan magnét: 0.2T

Gaya: F = 1000 × 0,02 × 0,2 = 4N

Akselerasi: a = 4N / (5×10⁻⁴ kg/m × 0,02m) = 400.000 m/s²

Akselerasi anu ageung ieu nyababkeun busur kana pelat splitter dina milidetik, dimana éta dibagi, tiis, sareng dipareuman.

Lingkungan Aplikasi & Kasus Pamakéan

Sektor Industri	Aplikasi husus	Spésifikasi has	Syarat Kritis
Solar PV (Padumukan)	Perlindungan string, kotak combiner	10A-32A, 250V-500V DC, 2-kutub, kurva Tipe C	lalawanan UV, IP65 dipager, 20kA Icu
Solar PV (Komersial)	Combiner kotak utama, panyalindungan inverter	63A-125A, 500V-1000V DC, 4-kutub, 10-20kA Icu	Ambient luhur (60 ° C), arus sabalikna tahan
Solar PV (Utiliti)	Inverter sentral, kempelan DC	250A-800A, 1000V-1500V DC, DC MCCB, 50kA Icu	Koordinasi selektif, ngawaskeun jarak jauh
Batré Énergi Panyimpenan	Perlindungan rak batré, beus DC	125A-630A, 750V-1500V DC, perjalanan éléktronik, 4-kutub	Perlindungan dua arah, arus sirkuit pondok anu luhur
Ngecas EV	DC panyalindungan carjer gancang, panganteur batré	200A-400A, 500V-1000V DC, daya tahan tinggi	Operasi sering, inrush tinggi, kaamanan SIL 2
Puseur Data	Distribusi 380V DC, panyalindungan UPS	63A-250A, 380V DC, pegatna tinggi, énergi rendah ngantepkeun	Downtime minimal, koordinasi selektif
Traksi Rel	Metro, trem, kareta api suplai DC	1000A-4000A, 750V-1500V DC, DC ACB	Daya tahan mékanis anu luhur, résistansi geter
Kelautan / lepas pantai	Distribusi kapal DC, platform lepas pantai	100A-400A, 500V DC, tahan korosi	Uyah semprot, tropicalized, tripping kaleuleuwihan

Prosés Manufaktur & Workflow Produksi

Urutan Manufaktur Precision

Bahan Baku IQC → Fabrikasi Sistem Kontak → Majelis Arc Chute → Integrasi Sistem Magnétik → Majelis Mékanisme → Kalibrasi Unit Perjalanan → Majelis Primer → Tés Arus Tinggi → QC Akhir → Bungkusan

Tahap Manufaktur Kritis

Panggung	Rincian prosés	Titik Kontrol Kualitas
Kontak Fabrikasi	Pérak-tungsten (AgW 70/30) atanapi tambaga-tungsten (CuW 80/20) tip kontak, brazing ka operator tambaga, wiping géométri ngabentuk	Teu karasa HV 120-180, résistansi erosi busur, résistansi kontak <1mΩ, kakuatan brazing> 80MPa
Konstruksi Arc Chute	pelat splitter keramik (6-15 pelat gumantung tegangan), runners arc baja, integrasi magnet permanén, dioptimalkeun arc chamber géométri	Kakuatan diéléktrik> 3kV, waktos arc quenching <10ms, dénsitas fluks magnét 0.15-0.25T
Sistim Blowout Magnét	panempatan magnet permanén NdFeB (kelas N52), kutub sapotong machining, optimasi circuit magnét, santunan suhu	Kapadetan fluks ± 10% kasabaran, koefisien suhu -0,1%/°C, résistansi demagnetization
Majelis mékanisme	Gancang-make/gancang-break toggle, panyimpen énergi spring, beungkeut bébas lalampahan, kontak spring tekanan	Laju bubuka kontak> 1,2 m/s, daya tahan mékanis 20,000 siklus, waktos perjalanan <20ms
Kalibrasi Unit Perjalanan	Kalibrasi unsur termal bimetallic (akurasi ± 5%), setting gap solenoid magnét, verifikasi kurva waktos-ayeuna	1.05×Dalam perjalanan, 1.25×Dalam perjalanan <1h, 5×Sakedapan, data logging
Uji Arus Luhur	Uji suntik primér dina 10kA-20kA, verifikasi kapunahan busur, pangukuran naékna suhu	Verifikasi kapasitas megatkeun, maké kontak <5% sanggeus test, recovery diéléktrik

Bahan Baku primér & spésifikasi komponén

komponén	Spésifikasi Bahan	Standar Panyadia	Pasipatan konci
Kontak Utama	Pérak-tungsten (AgW 70/30) atanapi tambaga-tungsten (CuW 80/20)	ASTM B702, IEC 60368	Résistansi erosi busur tinggi, anti las, konduktivitas 45-55% IACS
Lempeng Arc Chute	Keramik alumina (Al₂O₃ 95%) atanapi steatite	IEC 60672	lalawanan panas> 1200 ° C, kakuatan diéléktrik> 15kV/mm, arc quenching
Magnét permanén	NdFeB N52 (Neodymium-Beusi-Boron)	IEC 60404-8-1	Remanence 1.48T, coercivity> 1000kA/m, suhu stabil nepi ka 150°C
Potongan Kutub Magnét	Baja karbon rendah 1008 atanapi baja silikon	ASTM A1008	perméabilitas tinggi, rémanénsi low, pituduh fluks magnét
Kasus dijieun	BMC (DMC-2) thermosetting atanapi PA66 GF30	IEC 60664-1, UL 94 V-0	Indéks tracking> 600V, résistansi panas 180 ° C, ngawadahan arc
Kontak Springs	Beryllium tambaga (CuBe2) atanapi stainless steel 301	ASTM B196	Kahirupan kacapean> 50,000 siklus, tekanan konsisten, résistansi korosi
Terminal	Tambaga C11000 kalawan timah atawa plating pérak	ASTM B187	Kapadetan ayeuna 1.5-2.0 A / mm², résistansi kontak rendah, résistansi oksidasi
Unsur Bimetallic	Inconel / komposit baja pasif	ASTM B388	Laju defleksi 0.2mm/°C, stabilitas ± 3%, akurasi calibration ± 5%
Komponén éléktronik (pikeun unit perjalanan éléktronik)	PCB kelas industri, sensor Hall, prosesor ARM	IEC 60721-3-3	-25 ° C nepi ka + 70 ° C operasi, EMC Level 3, SIL 2 sanggup

Standar minuhan & Testing Protocols

Kerangka Standar Internasional

Standar	Lingkup	Ratings lumaku
IEC 60947-2	Switchgear tegangan-rendah - Pemutus sirkuit (kalebet DC)	standar universal pikeun DC breakers nepi ka 1500V DC
IEC 60898-2	Pemutus sirkuit pikeun operasi DC (rumah tangga)	DC MCBs nepi ka 125A, 220V DC (1-kutub), 440V DC (2-kutub)
IEC 61643-31	SPDs pikeun aplikasi photovoltaic	Koordinasi panyalindungan surge DC sareng pemutus
GB / T 14048.2	Standar nasional Cina	sertifikasi CCC pikeun pasar Cina

Syarat Uji DC Kritis:

Uji arus beban DC kritis: Verifikasi arus cut-off dimana waktos arcing ningkat sacara signifikan

Kapasitas pegatna sirkuit pondok: Diuji dina tegangan DC maksimum kalayan konstanta waktos anu ditangtukeun (rasio L/R)

kinerja overload: Verifikasi perjalanan termal dina 1,45 × Dina pikeun 1 jam

Tés Tipe Wajib (IEC 60947-2 pikeun DC)

Tés Kategori	Uji Spésifik	Kriteria ditampa
Naékna Suhu	Arus kontinyu dina dipeunteun Dina	Terminal ≤80K (pérak), ≤65K (bulistir), kasus ≤40K
Pasipatan diéléktrik	Frékuénsi kakuatan tahan (2.5kV-3.5kV/1min), impuls (8kV)	Taya ngarecahna, euweuh flashover
Ciri Tripping	Overload: 1.05×In (euweuh perjalanan), 1.25×In/1.45×In (perjalanan dina wates)	kali tripping konvensional per kurva
	Short-circuit: 5 × Dina, 10 × Dina lalampahan sakedapan	Operasi <20ms
Kinerja Operasional	Mékanis: 20.000 siklus; Listrik: 10.000 siklus	<5% parameter drift
Pondok-Circuit megatkeun	Icu (pamungkas), ICs (jasa) dina tegangan DC dipeunteun	interupsi suksés, euweuh kontak las
Kritis DC Beban Ayeuna	Verifikasi wates waktos arcing	Taya arcing kaleuleuwihan dina rentang dipeunteun
Verifikasi Blowout Magnét	waktos kapunahan Arc, integritas chamber busur	<10ms durasi arc, euweuh breach chamber
Lingkungan	Panas beueus, tiis, panas garing, geter	Fungsional saatos udar

Kontrol Kualitas Pabrik & Standar Inspeksi

Incoming Material QC (IQC)

Bahan	Barang Inspeksi	Rencana Sampling	Parabot
tips kontak tungsten	Kapadetan, karasa, eusi pérak, kasabaran dimensi	Per angkatan	Spektrométer, panguji karasa, CMM
NdFeB magnét	Remanence, coercivity, koefisien suhu, plating	Per angkatan	Hysteresisgraph, Helmholtz coil
Piring keramik	kakuatan diéléktrik, résistansi shock termal, dimensi	Per angkatan	Tester diéléktrik, chamber shock termal
Pamawa tambaga	Konduktivitas, karasa, ketebalan plating	Per angkatan	Méter konduktivitas, mikrométer, XRF
Thermosetting plastik	Eusi kaca, viskositas, waktu cageur, flammability	Per angkatan	DSC, indéks aliran ngalembereh, aparat UL 94

Kontrol Kualitas Dina Prosés (IPQC)

Stasion	Parameter kontrol	Frékuénsi	Métode
Kontak brazing	Suhu 800-850 ° C, atmosfir, kakuatan gabungan	Unggal 100 unit	Thermocouple, geser tester, metallography
panempatan magnét	Verifikasi polaritas, dénsitas fluks, alignment	Unggal unit	Flux meter, sistem visi
Rakitan arc chute	Spasi piring, alignment magnet, géométri runner	Unggal 50 unit	Go / no-go gauges, pemetaan dénsitas fluks
Kalibrasi mékanisme	Laju muka, tekanan kontak, gaya perjalanan	Unggal unit	Kaméra-speed tinggi, gaya gauge, bangku otomatis
Nguji Unit Trip	Kurva waktos-ayeuna, perjalanan sakedapan, santunan ambien	Unggal unit	Panguji suntikan primér (10,000A), logging data

Kontrol Kualitas Akhir (FQC) & QC Keluar (OQC)

Item tés	Standar	Ukuran Sampel
Verifikasi nyirian polaritasna	Bener +/- / arah nyirian ayeuna	100%
Résistansi kontak	<1mΩ per kutub	100%
Diéléktrik tahan tegangan	2.5kV AC/1min	100%
lalawanan insulasi	> 100MΩ @ 500V DC	100%
Ciri tripping	1.05×In, 1.25×In, 5×In, 10×In verifikasi	100%
fungsi blowout magnét	Uji punah busur dina arus dipeunteun	100%
Operasi mékanis	10 siklus ON-OFF, operasi mulus	100%
Inspeksi visual & dimensi	Clearance, creepage, nyirian permanence	100%
Sampling arus tinggi	Verifikasi kapasitas putus (10kA)	AQL 0,65
Integritas bungkusan	Uji serelek, geter (ISTA 3A)	Per lot

Infrastruktur Produksi & Kamampuh Manufaktur

Parabot Produksi canggih

Kategori Pakakas	Spésifikasi Mesin	Fungsi	Kapasitas
Kontak Fabrikasi	Hawu brazing vakum (10⁻³ mbar, 900°C)	Tungsten-perak kontak brazing	5.000 kontak / poé
Majelis magnét	panempatan magnet otomatis kalawan deteksi polaritasna	integrasi magnet NdFeB, verifikasi fluks	3.000 majelis / poé
Produksi Arc Chute	Plat keramik pencét, firing, metallization	Pembuatan piring pamisah	10.000 piring / poé
Majelis mékanisme	Sél rakitan tenaga kerja	assembly-speed tinggi, calibration	2.000 unit / dinten per baris
Alat Uji	Set tés suntik primér (kapasitas 20,000A DC)	Verifikasi perjalanan luhur ayeuna	300 unit / dinten
	Ruang uji punah busur (pencitraan gancang-gancang)	Analisis kabiasaan Arc, verifikasi blowout	50 unit / dinten
	Ruang uji lingkungan (suhu, kalembaban, geter)	IEC 60068-2 minuhan	100 unit / dinten

Kapasitas produksi & waktos kalungguhan

Kategori produk	Kapasitas Bulanan	Waktos kalungguhan baku	Kamampuh Orde Urgent
DC MCB 1P/2P (10A-63A, 250V-500V)	200.000 hijian	4-5 minggu	5 poé
DC MCB 4P (63A-125A, 1000V)	100.000 hijian	4-5 minggu	7 poé
DC MCCB (125A-400A, 500V-1000V)	30.000 hijian	4-5 minggu	10 poé
DC MCCB (630A-1600A, 1000V-1500V)	10.000 hijian	4-5 minggu	2 minggu
Tegangan tinggi DC (1500V +, husus)	Dasar proyék	8-12 minggu	4 minggu

Téknik & Struktur Tim Téknis

Jurusan	tanaga	Kaahlian	Tanggung jawab
R & D Téknik	5 insinyur	Fisika arc DC, simulasi médan magnét, bahan kontak, éléktronika kakuatan	Pangwangunan breaker DC anyar, portopolio patén (35+ patén-patén), inovasi HVDC
Téknik prosés	20 insinyur	Brazing vakum, assembly magnet, processing keramik, automation	Optimasi produksi, pamutahiran ngahasilkeun (> 98%), integrasi Industri 4.0
Nguji & Validasi	15 insinyur	Uji DC arus tinggi, analisis kapunahan busur, simulasi lingkungan, EMC	Koordinasi tés jinis (IEC 60947-2), analisis gagal, sertifikasi
Téknik Aplikasi	12 insinyur	Desain PV surya, sistem panyimpen batré, ngecas EV, microgrids DC	rojongan teknis customer, desain sistem, koordinasi selektif
Pamastian kualitas	30 teknisi	ISO 9001, ISO 14001, kontrol prosés statistik, laboratorium metrologi	Inok supplier, audit prosés, tindakan korektif, manajemén kalibrasi

Kunaon Pabrik Pemutus Sirkuit DC Kami Dipisahkeun

fasilitas produksi urang ngagambarkeun15 taun Spésialisasi dina panyalindungan sirkuit DC, nganteurkeun pemutus anu ngaleuwihan standar global ngaliwatan:

Kaahlian fisika busur: Desain blowout magnét proprietary sareng géométri gaya Lorentz anu dioptimalkeun, ngahontal <10ms kapunahan busur dina 1500V DC

Integrasi nangtung: In-house tungsten-perak kontak brazing, NdFeB magnet assembly, sarta keramik arc chute manufaktur mastikeun kadali kualitas lengkep.

Infrastruktur nguji: $4M+ invested di laboratorium DC-ayeuna anu sanggup nguji gangguan 20,000A, pencitraan kecepatan tinggi punah busur (100,000 fps), sareng simulasi lingkungan.

Fokus énergi renewable: Desain khusus pikeun solar PV (1000V-1500V), neundeun batré (perlindungan dua arah), sareng ngecas EV (tahan inrush tinggi)

Inovasi padet: Ngembangkeun pemutus DC basis semikonduktor pikeun operasi <1ms dina aplikasi panyalindungan batré kritis

Pikeun spésifikasi téknis, koordinasi panyalindungan PV surya, desain sistem panyimpen batré, atanapi jadwal audit pabrik, tim rékayasa kami nyayogikeun konsultasi langsung pikeun mastikeun sistem kakuatan DC anjeun nyumponan syarat kaamanan sareng tujuan réliabilitas operasional.

View as

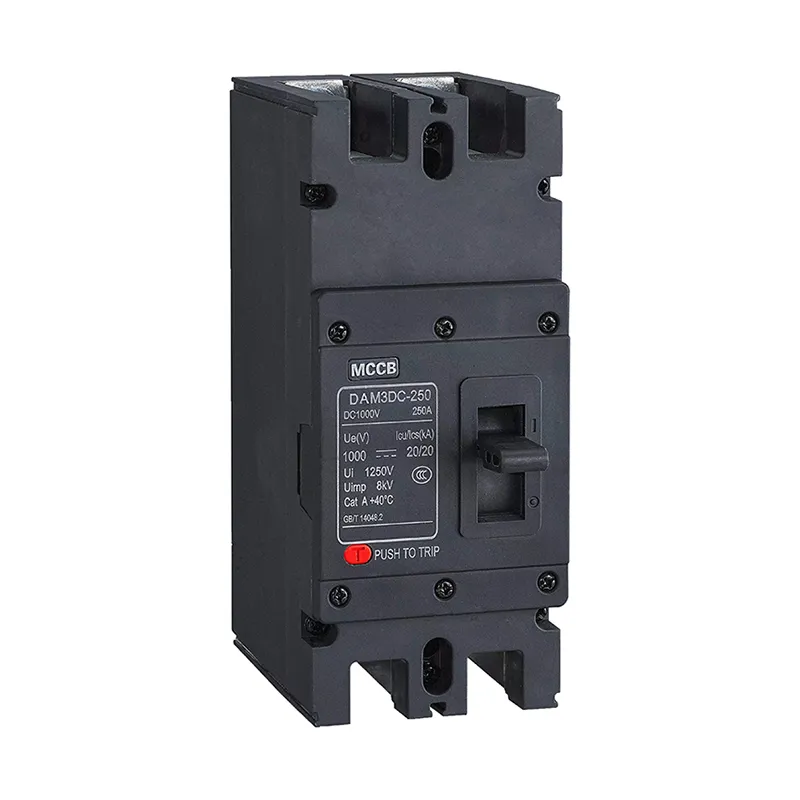

1000V DC dijieun Case Circuit breaker

CDADA mangrupikeun produsén anu dipercaya di Cina, tiasa nawiskeun 1000V DC Molded Case Circuit Breaker sadunya. Ieu nepi ka 800A, IEC-patuh, pikeun solar PV & DC grids. Pilihan 2P/4P, putus 20–40kA, kalayan isolasi & asesoris. DIN atanapi panel Gunung. Dipercaya ku integrator surya global.

Tempo deui >> Kirim Pananya >>

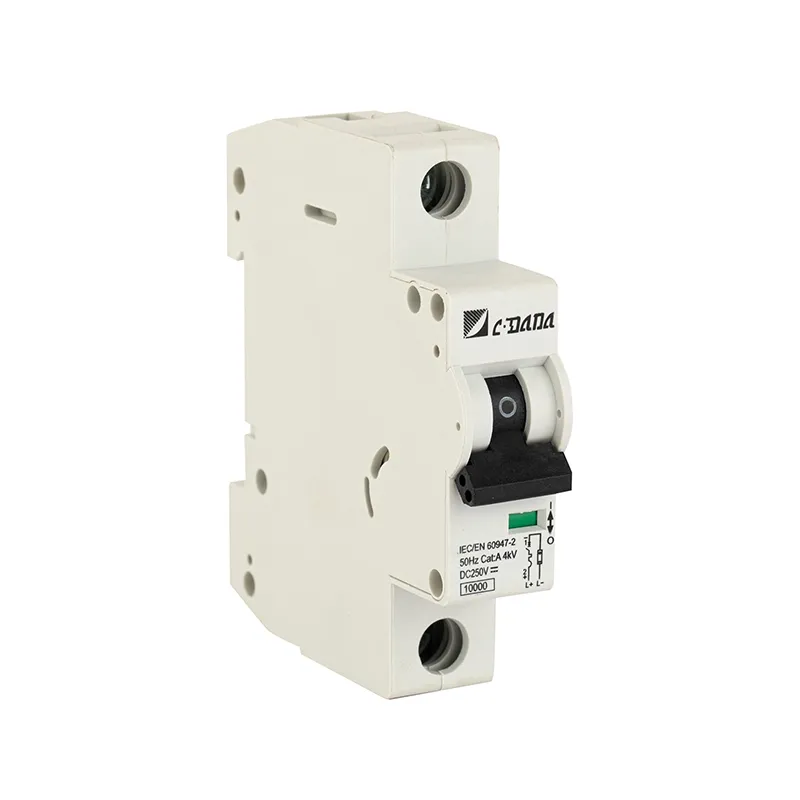

250V DC Miniatur Circuit breaker

CDADA mangrupakeun pilihan alus pikeun jadi supplier Anjeun tina DAB7-63 250V DC Miniature Circuit breaker 1P, 1-63A, kalawan kapasitas megatkeun 6kA. Produk ieu idéal pikeun sistem solar PV, Telecom & DC. DIN-rail dipasang, kalawan jelas ON / OFF indikator jeung minuhan RoHS. Mangga ngahubungan kami pikeun meunangkeun pabrik harga langsung.

Tempo deui >> Kirim Pananya >>

CDADA mangrupikeun produsén sareng supplier DC Circuit breaker di Cina. Pabrik kami nyayogikeun rupa-rupa industri sapertos sistem kakuatan, otomatisasi gedong, sareng manufaktur industri, nawiskeun solusi OEM / ODM anu fleksibel.
