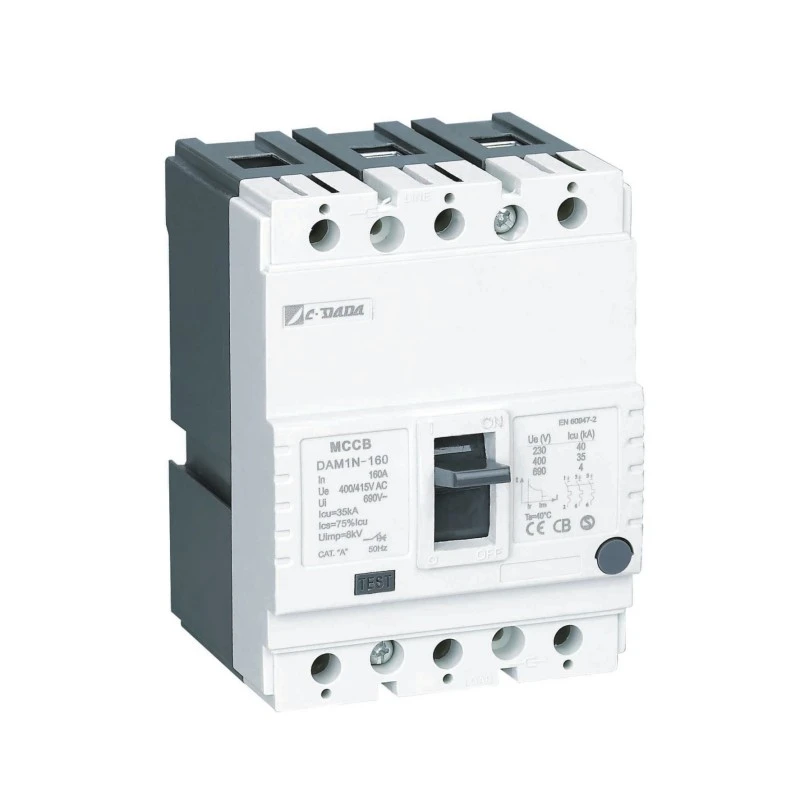

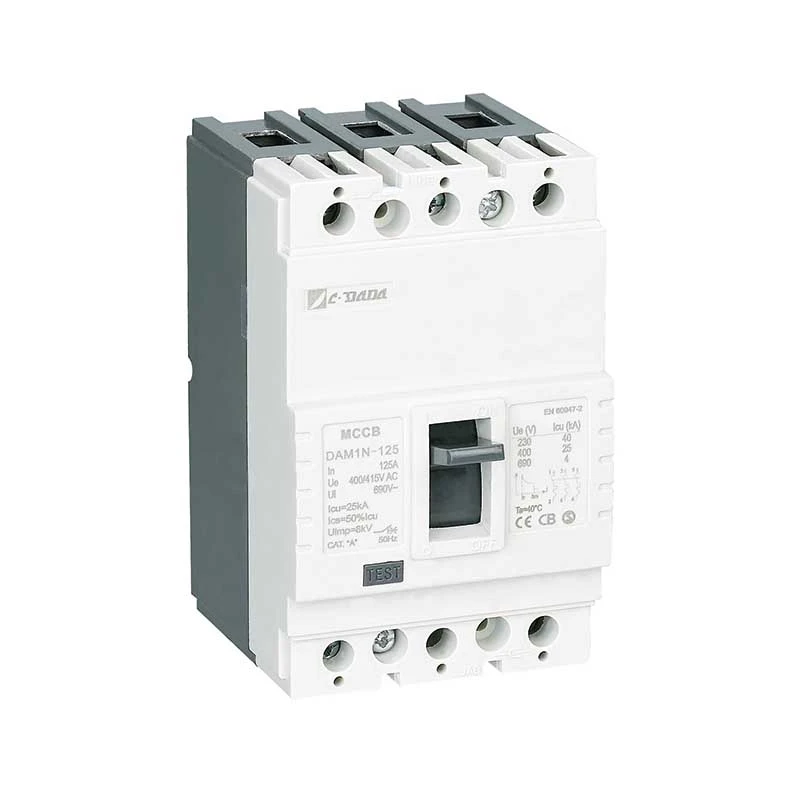

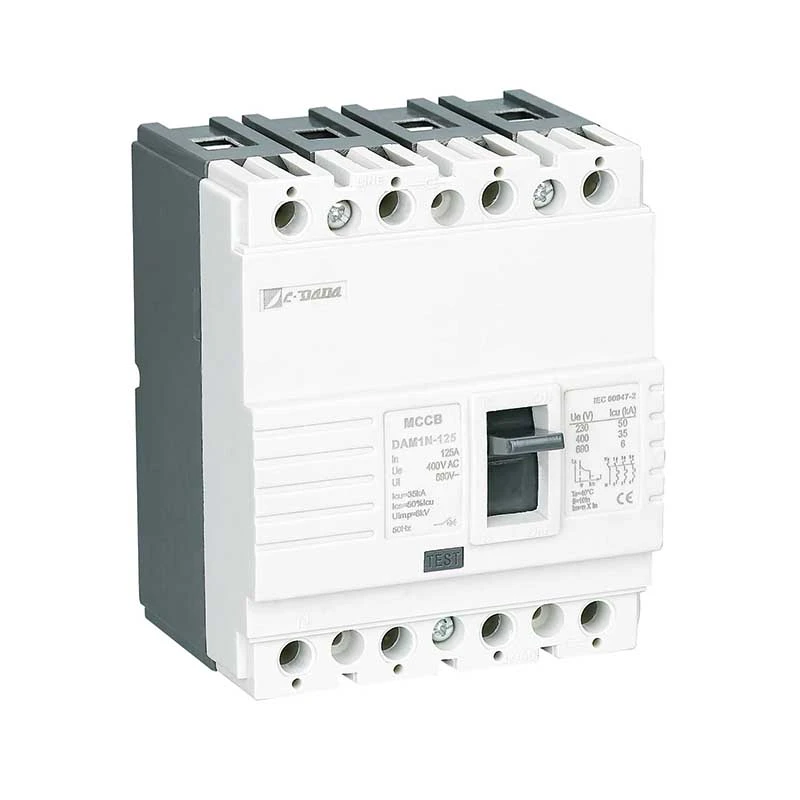

Maneuh Tipe dijieun Case Circuit breaker
Model:DAM1 Series
Sumber kualitas luhur sareng canggih Tipe Maneuh Molded Case Circuit Breaker (MCCB) ti Shanghai DADA Electric-Certified (CE, CB, ASTA), panyalindungan termal-magnét, 12.5A–1600A. Idéal pikeun panel industri & komérsial. Gampang DIN-rail atanapi panel Gunung. OEM & bulk pesenan wilujeng sumping, milih CDADA salaku supplier anjeun kalawan kapercayaan.
CDADA Fixed Type Molded Case Circuit Breaker (MCCB) séri DAM1 nyumponan kabutuhan aplikasi naon waé, ti pangguna leutik ka trafo industri sareng instalasi distribusi.
Runtuyan DAM1 boga tujuh ukuran pigura, nepi ka 1600A, megatkeun kapasitas nepi ka 100 kA, tegangan operasi nepi ka 1000 Volts, gampang minuhan rupa-rupa pangabutuh asesoris listrik sarta mékanis komprehensif, nyadiakeun rupa-rupa solusi instalasi pikeun maksimalkeun pungsi kaperluan sagala sistem kakuatan.
Kalayan sertifikasi global KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 mangrupikeun pilihan anu pangsaéna pikeun pepelakan alat listrik sadunya sareng OEM.
Spésifikasi konci
Parameter listrik tina DAM1 MCCB dijieun kasus circuit breaker
| Modél | kodeu | Icu (KA) | ICs (KA) | Dipeunteun Ayeuna -Dina | Ui(V) | Ue(V) | Kutub | Uimp(V) |
| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||

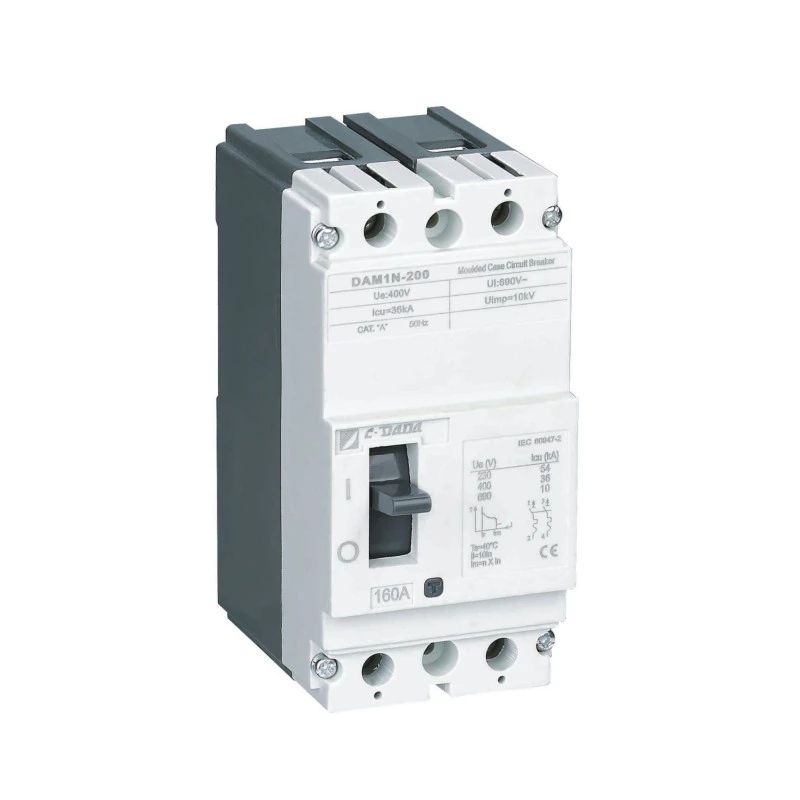

| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||

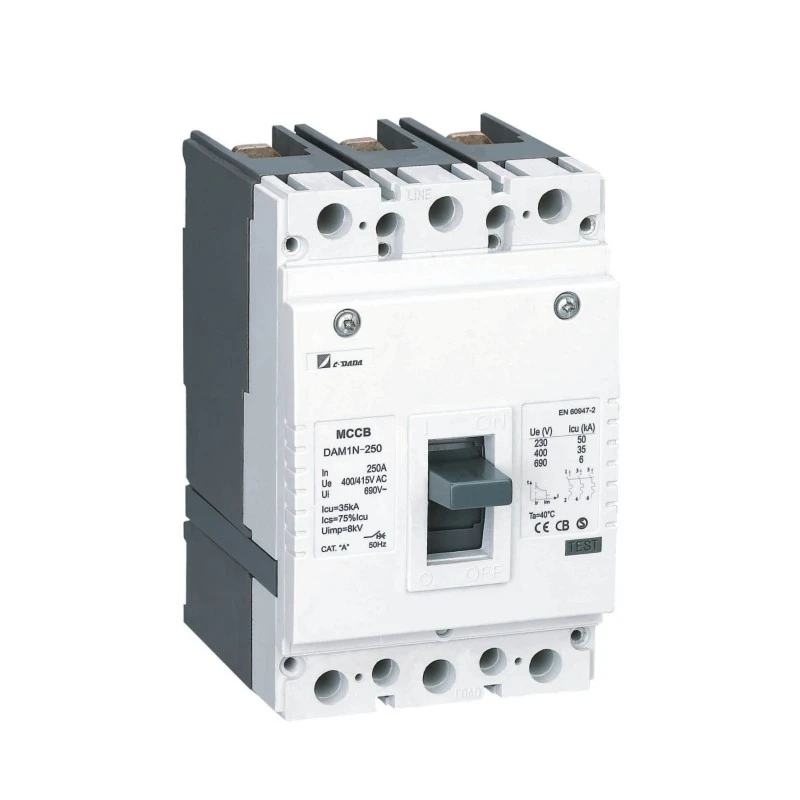

| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||

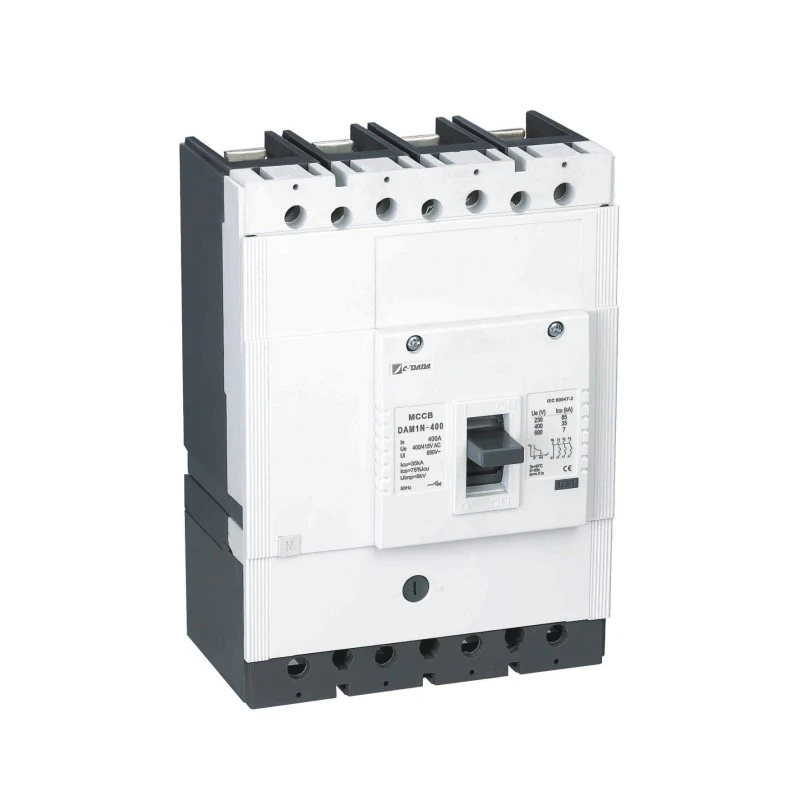

| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||

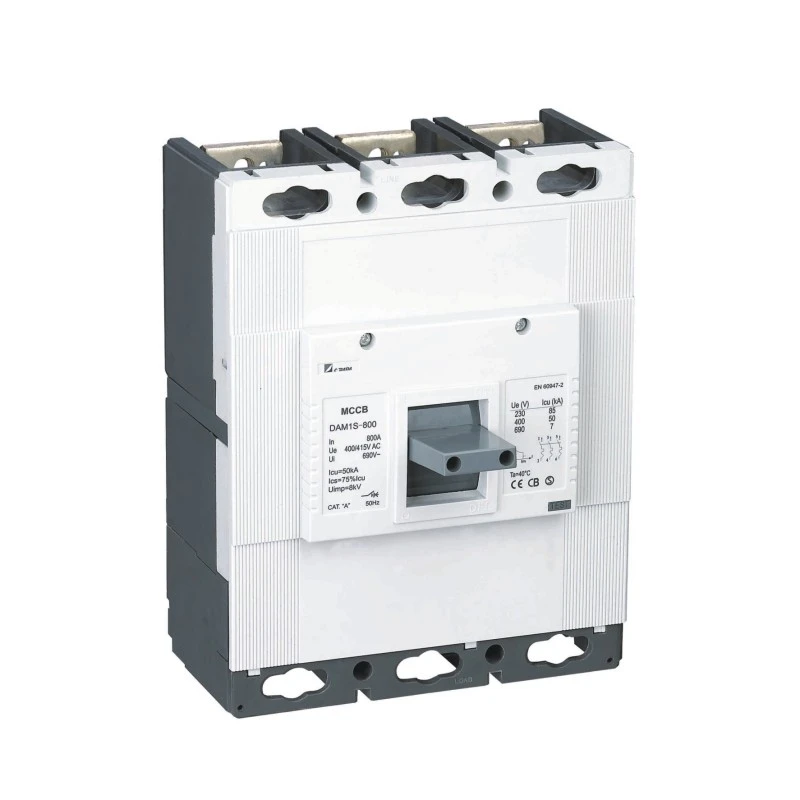

| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu: Uji O-t-CO(O: Manuver Buka, CO: Manuver Tutup-Buka,t: Durasi nungguan)
● ICs: O-t-CO-t-CO test (O: manuver kabuka, CO: Tutup-Buka maneuver, t: Durasi nungguan)
★ ON/I Posisi: Ieu nunjukkeun yén kontak tina breaker geus ditutup. Dina posisi ieu, uas breaker aya dina posisi luhur
★ TRIP Posisi: Ieu nunjukkeun yén breaker dibuka alatan gagalna wae (leuwih beban atawa sirkuit pondok). Dina hal ieu, tuas breaker aya dina posisi tengah antara posisi ON jeung OFF. Dina raraga nyandak breaker, nu dina posisi lalampahan, ka posisi ON; nyorong uas breaker ka handap sakumaha ditémbongkeun ku tanda OFF
Breaker bakal diatur kalawan "klik" sora. Sanggeus éta, tarik tuas sakumaha ditémbongkeun ku tanda ON nutup breaker.
★ OFF / 0 Posisi: Ieu nunjukkeun yén kontak tina breaker dibuka. Ku cara kieu, uas breaker aya dina posisi handap.
Parameter fisik DAM1-125 MCCB dijieun case circuit breaker
| Kategori (EN 60947-2/IEC 60947-2) | Daya tahan |
|
||||||
| Modél | Kutub | Pasipatan diéléktrik (V) | jarak lonisasi (mm) | Total Siklus | Kahirupan Listrik | Kahirupan mékanis | Sirkuit utama | Sirkuit bantu |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P / 4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
Prinsip Kerja & Mékanisme Perlindungan
★ Perlindungan Termal (Kabeuratan)
Jalur bimetallic ngabengkokkeun nalika dipanaskeun ku arus leuwih anu tahan (> arus dipeunteun). Laju bending sabanding jeung gedena ayeuna - mastikeun tibalik-waktos tripping nu meniru kabiasaan termal kabel, nyegah perjalanan gangguan bari ngajaga alat.
★ Perlindungan Magnét (Short Circuit)
Dina mangsa sirkuit pondok (misalna, fase-ka-fase atawa fase-ka-tanah), médan magnét arus tinggi langsung narik plunger solenoid, ngaleupaskeun mékanisme kancing dina milidetik-motong kaluar arus sesar saméméh karuksakan termal lumangsung.
Kaunggulan produk
★ Awak sareng Panutup:
Résin poliéster serat kaca parantos dianggo salaku bahan awak sareng panutup saluyu sareng standar EN 60512-20-2. Bahan ieu, anu disebut BMC (Bulk Molding Compound) dina literatur, langkung dipikaresep kusabab nilai listrik sareng mékanis anu luhur sareng tiasa nolak suhu 160 ℃ terus-terusan. Bahan BMC henteu kaduruk nalika kontak sareng kawat dina suhu 960 ℃ saluyu sareng IEC 695-2-1
Bimetal: Bimetal mangrupikeun bahan anu diwangun ku kombinasi dua logam pelat kalayan koefisien ekstensi anu béda ngalawan panas. Arus ngaliwatan breaker nu heats up bimetal. Kusabab pangaruh panas ieu. bimetal ngabengkokkeun ka arah pelat kirang-manjangan. Kusabab panas naek nalika arus ngaliwatan breaker naek, bimetal dipanaskeun beuki bends. Ku cara kieu, éta ngatur mékanisme bubuka pikeun muka breaker.

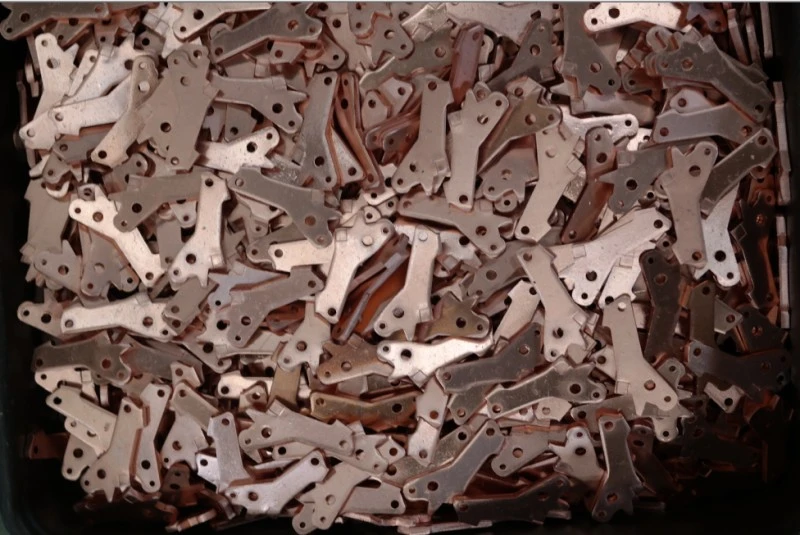

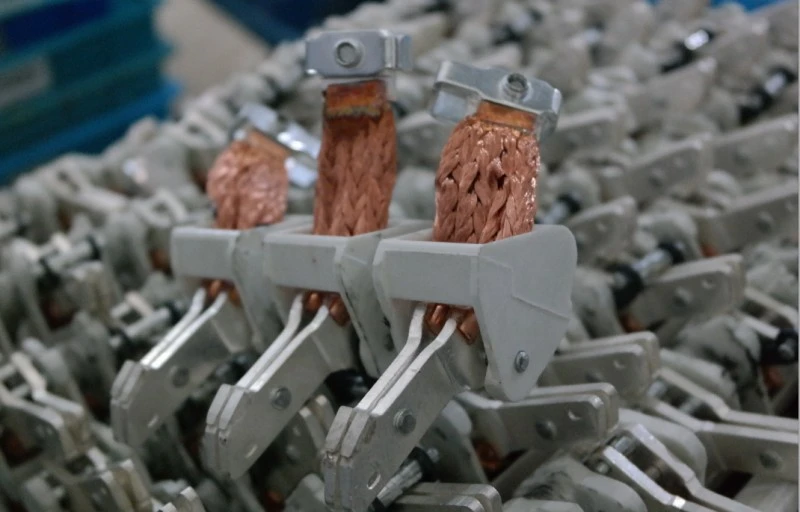

★ Kontak:
Kontak alloy ditangtukeun pikeun breakers ku tempo rusak jeung dibawa nilai ayeuna jeung konstruksi Biasana pérak, grafit, nikel, kontak alloy wolfram dipaké dina breakers Kontak, nu dijieunna tina alloy pérak-grafit jeung struktur smoothers, dipaké dina tetep (handap) kontak, kontak wolfram pérak, nu harder, dipaké dina pindah (luhur) kontak. Struktur swaged geus ensured dina kontak pindah. Ku cara kieu, kontak swaged sarta teuas alloy boga tempat dina kontak tetep lemes dina unggal lawang-nutup.
Ku cara kieu, résistansi panghandapna ieu ensured.Moving kontak kedah noél kontak dibereskeun kacida alusna dina urutan boga lalawanan kontak low. Sanajan kitu, gaya tekanan kontak kaleuleuwihan ngakibatkeun ruksakna kontak dina periode pondok ti normal.Contact alloy pohara penting pikeun buka-nutup sehat.
★ Sél Pamadam Arc (Pamisah):
Separator dipaké pikeun punah busur nu kabentuk salila operasi breaker beroperasi dina énergi. Bari kontak pindah dipisahkeun tina kontak tetep, arus terus ngalir antara kontak bari jeung ieu disebut arc.Busur ieu kudu punah dina waktu anu pohara pondok.
★ Pupusna Arc:
Arc kadorong ka arah separator alatan médan magnét kabentuk sabudeureun busur. Ku cara kieu, busur diperpanjang sareng janten langsing sareng pegat antara pelat pamisah (Gambar-5). Kusabab karakteristik bahan anu dianggo dina témbok sisi separator, gas kaluar kusabab suhu luhur anu disababkeun ku busur. Gas ieu gaduh pangaruh anu penting dina kapunahan busur.
Aplikasi
CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) dipercaya dina infrastruktur kritis:
★ Industri: pabrik baja, minyak & gas platform, tutuwuhan kimiawi
★ Podomoro: Rumah sakit utama & dewan sub-distribusi
★ Transportasi: sinyal karéta, sistem bagasi bandara
★ komérsial: skyscrapers, puseur data, mall balanja, puseur konvénsi
★ Tempat Umum: Bioskop, stadion, gedong pamaréntahan
Instalasi & Pangropéa Kauntungannana
★ Integrasi Gampang:
Kit standar kalebet busbar, halangan fase, sareng hardware

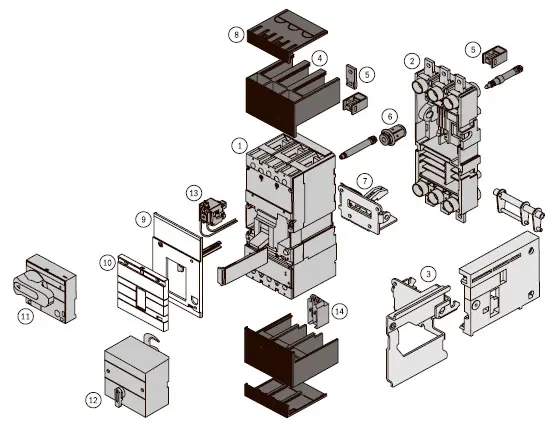

Asesoris pilihan: kontak alarem, shunt / undervoltage release, mékanisme operasi listrik

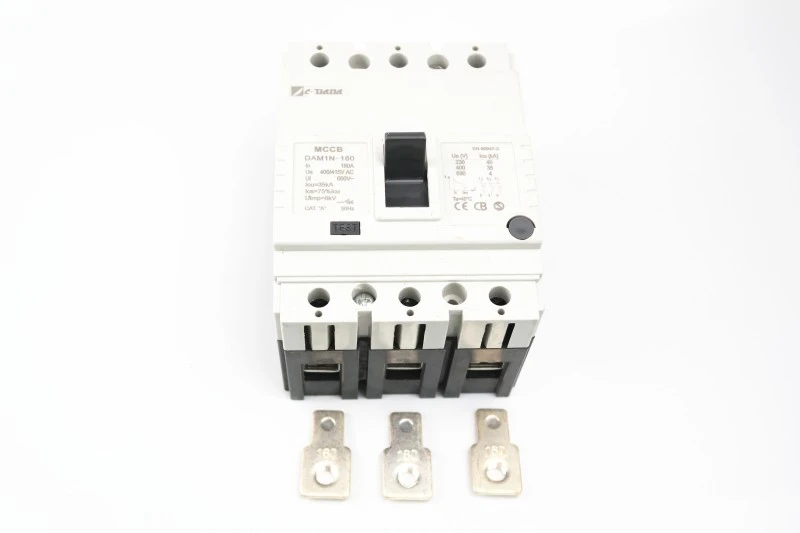

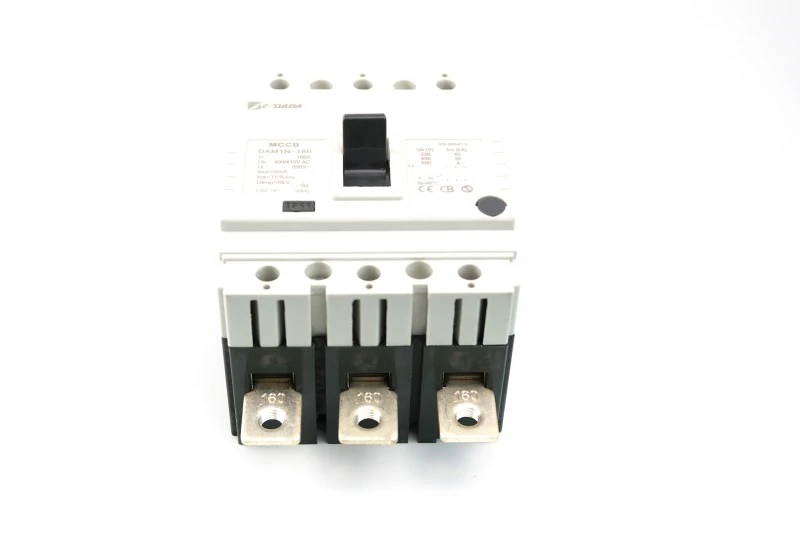

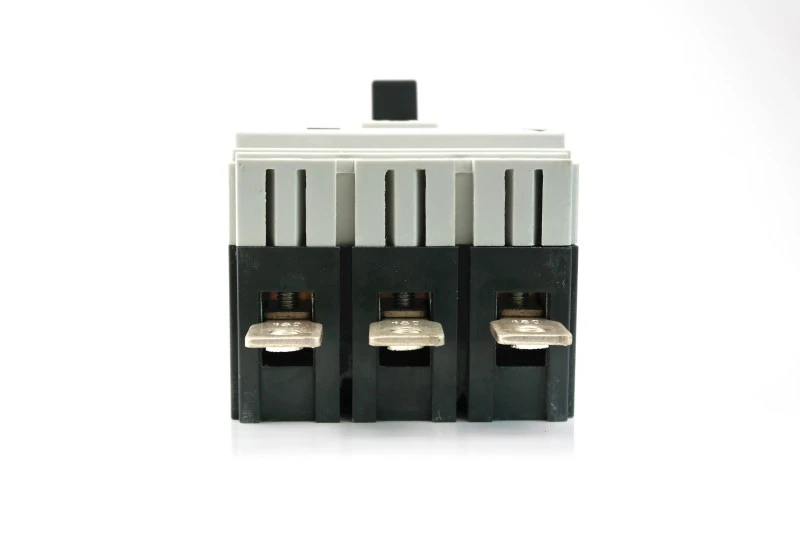

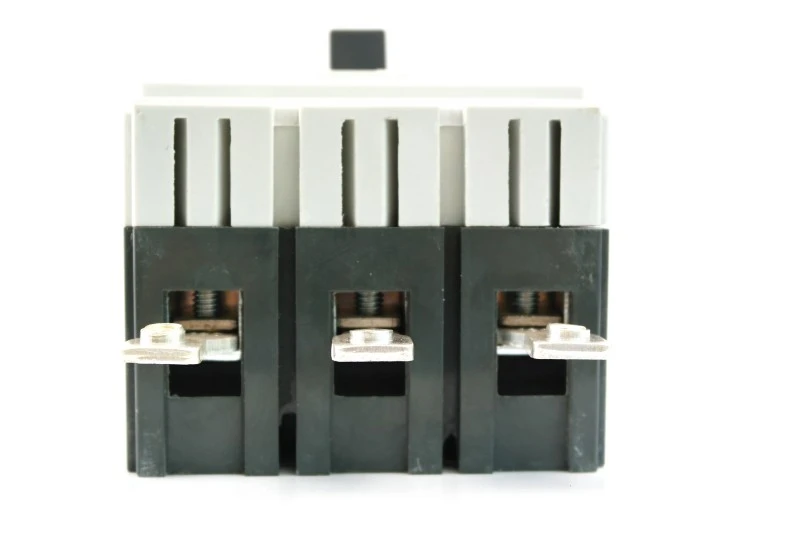

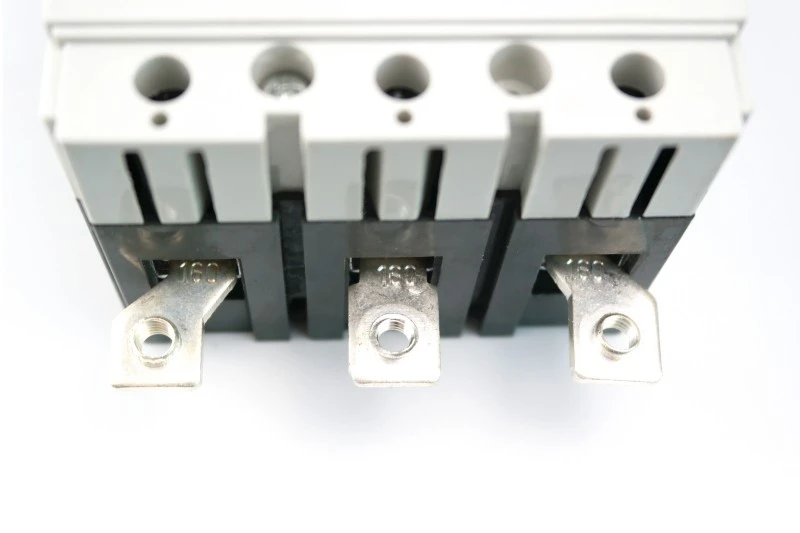

1) Sambungkeun ku busbar panjang (poto 1)

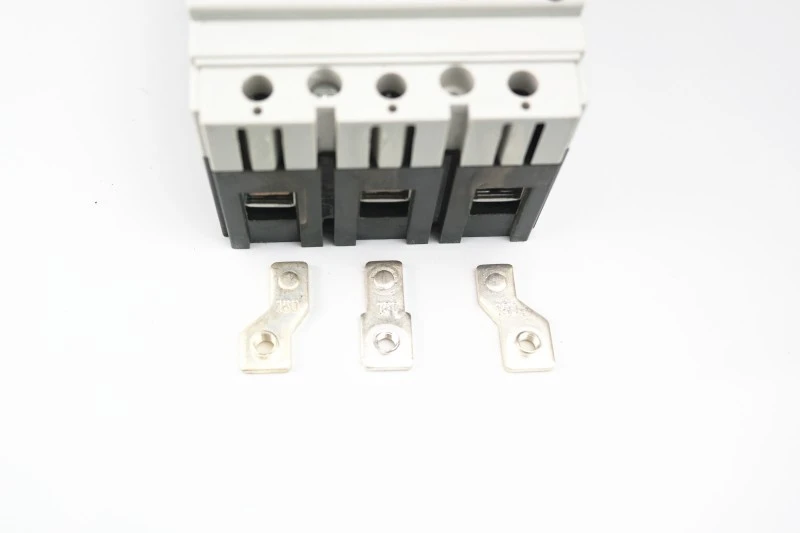

2) Sambungkeun ku terminal spreader (poto 2)

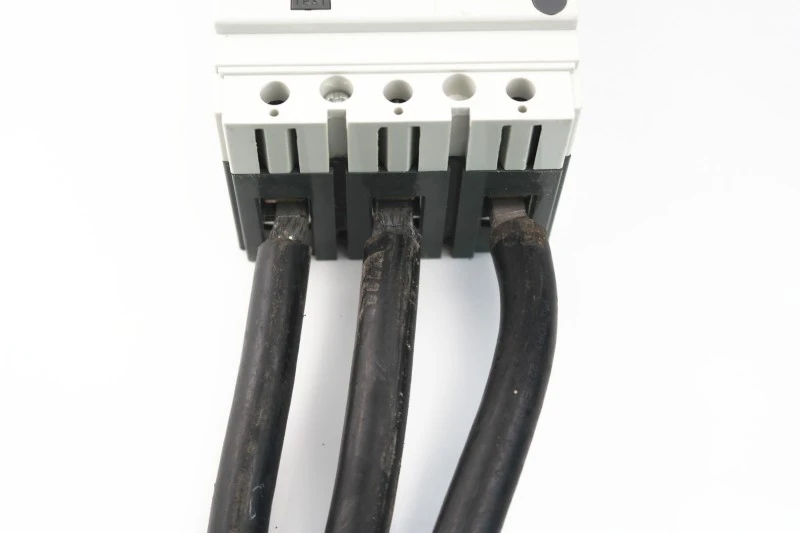

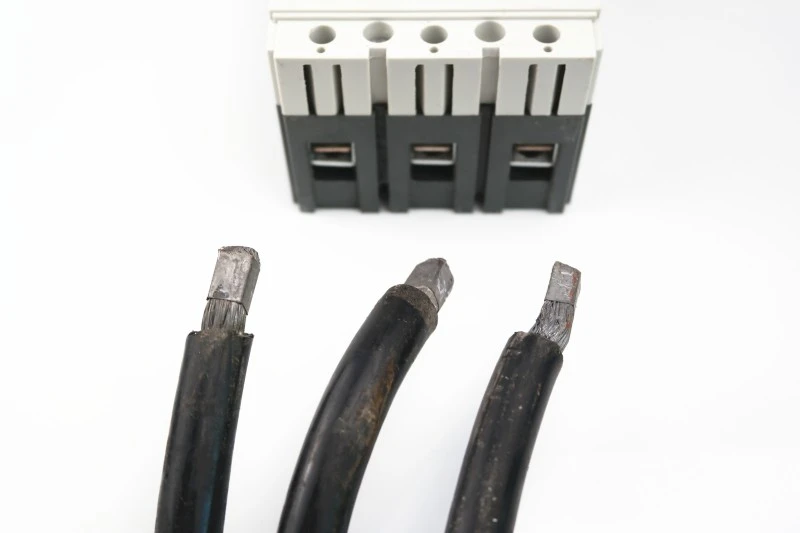

3) Sambungkeun kabel langsung (poto 3) tanpa ngagunakeun lugs kabel.

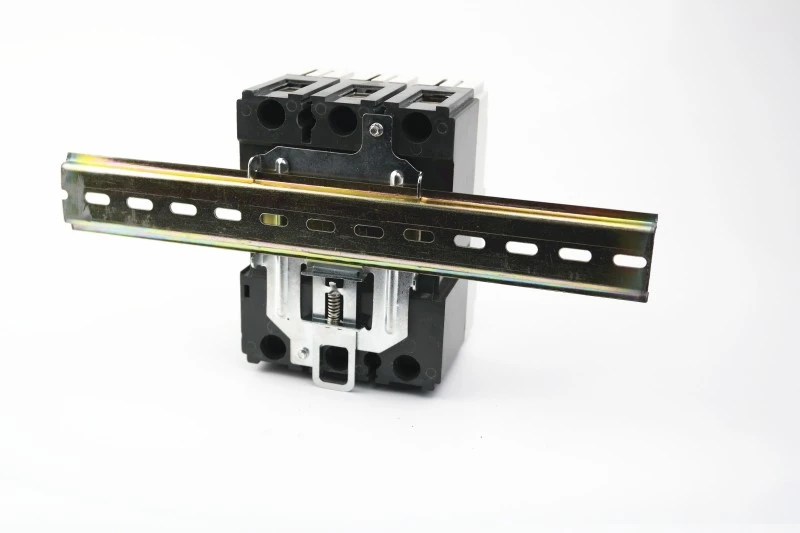

Kalayan bantuan clamp husus 125 jeung 160 hijian bisa dipasang dina DIN-rail.

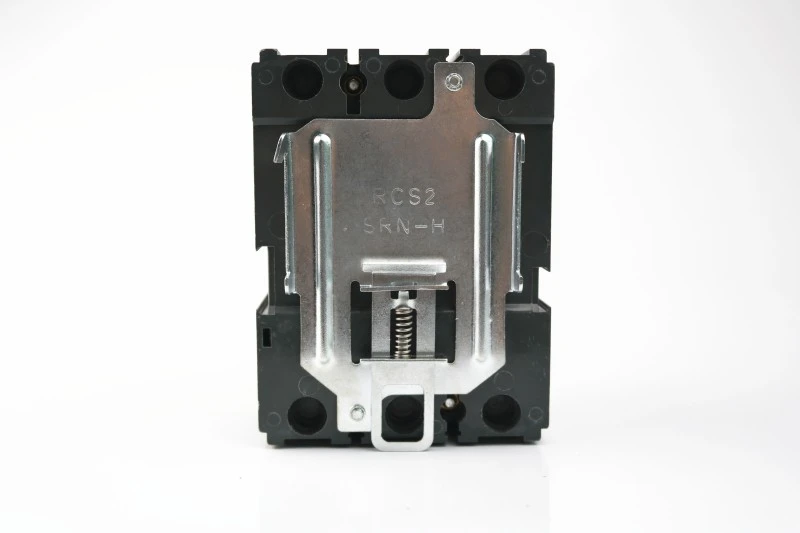

Breaker kalawan clamp

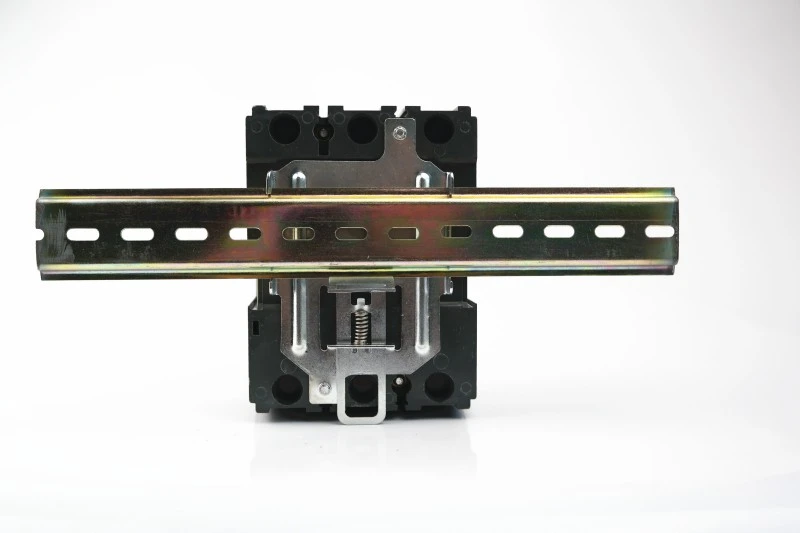

clamp kalawan DIN rail
clamp kalawan DIN rail
★ Desain Hemat Spasi:
10–20% langkung hampang sareng langkung kompak tibatan alternatif domestik
Aktipkeun ukuran kandang anu langkung alit → nurunkeun biaya bahan & pengiriman
★ Reset ramah-pamaké:
Jelas indikasi TRIP nyegah nutup buta
Karungu "klik" confirms Dursasana mékanis ditangtoskeun
★ Masa Depan-Siap:
Ngarojong kit plug-in sareng draw-out (pikeun modél anu dipilih)
Cocog sareng tambihan ngawaskeun pinter
Naha milih CDADA?

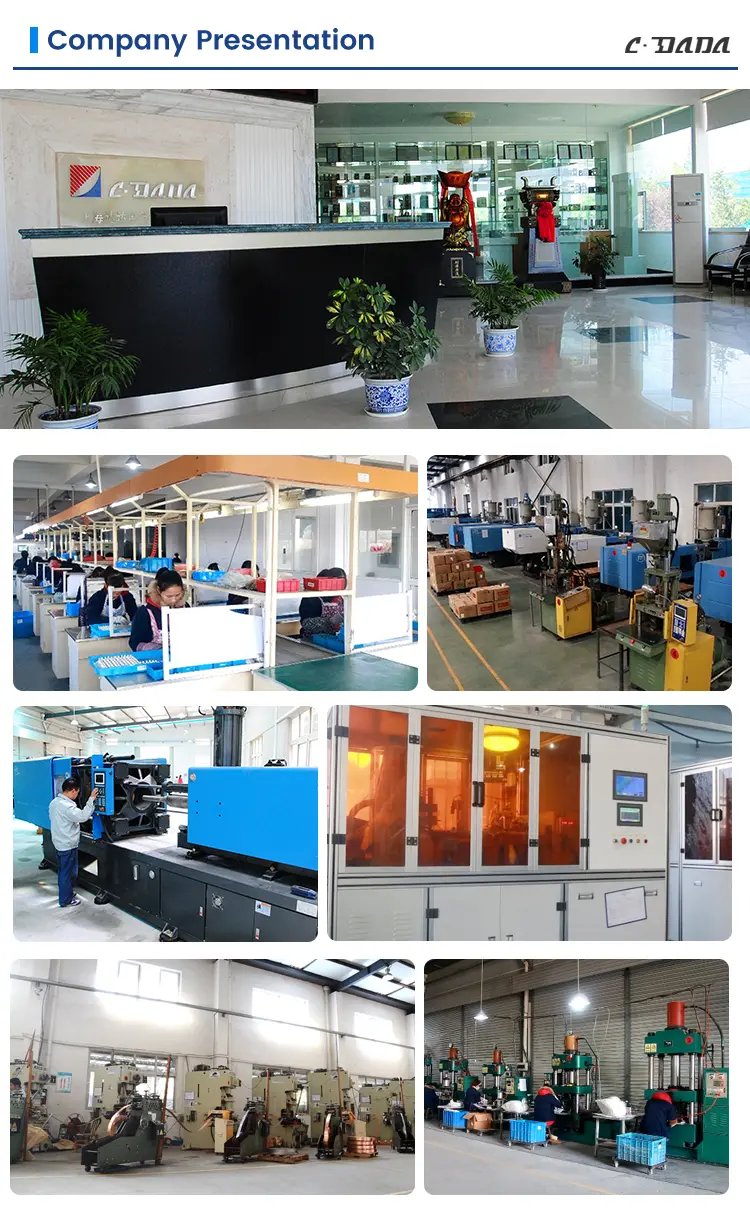

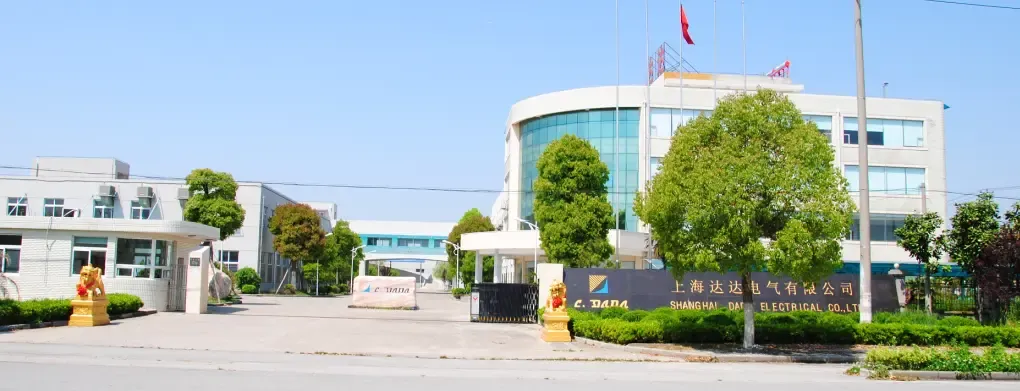

1. Kami produsén ngarah pikeun 42+ taun. Perusahaan kami diadegkeun dina 1983, ngembangkeun gancang pisan salami 40 taun.

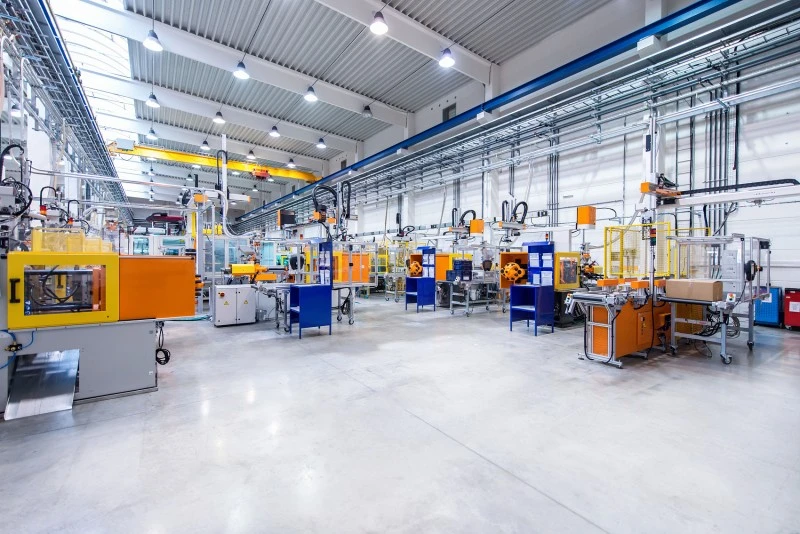

2. Grup, ngawengku 3 pabrik, owns aréa produksi 52.400m² sarta employs leuwih ti 500 staf. Kami parantos investasi ampir sapuluh juta yuan pikeun ngalegaan operasi sareng ningkatkeun bengkel kami.
3. Pabrik diaudit ku INTERTEK, DEKRA & GMC
4. cartons-kakuatan High, panyalindungan Usuk, alus keur angkutan ékspor jarak jauh
Patarosan anu Sering Ditaroskeun (FAQ)
Q1: Dupi DAM1 Fixed Type Molded Case Circuit Breaker dipasang dina rel DIN?
A1: Sumuhun-model 125A na 160A bisa dipasang dina rel DIN ngagunakeun clamp husus pilihan. ratings luhur ngan panel-dipasang.
Q2: Sertifikasi naon anu diayakeun ku séri DAM1?
A2: Ieu Certified kalawan CE, CB, ASTA, KEMA, SEMKO, sarta RoHS, mastikeun minuhan di EU, Wétan Tengah, Asia Tenggara, jeung saterusna.
Q3: Kumaha kuring ngareset breaker sanggeus lalampahan?
A3: Kahiji, pindahkeun tuas sapinuhna ka OFF (anjeun bakal ngadéngé klik), teras tarik nepi ka ON. Ulah maksakeun langsung ti TRIP ka ON.
Q4: Dupi alat bantu cocog?
A4: Sumuhun-kontak alarem, kontak bantu, shunt / undervoltage release, sarta operator listrik bisa ditambahkeun tanpa disassembly.
Q5: Dupi DAM1 cocog pikeun ngaganti breakers heubeul?
A5: Leres pisan. Tapak kompak na ngamungkinkeun ngagantian langsung tina MCCB warisan dina kalolobaan panel - ngahemat waktos sareng biaya pamutahiran.
