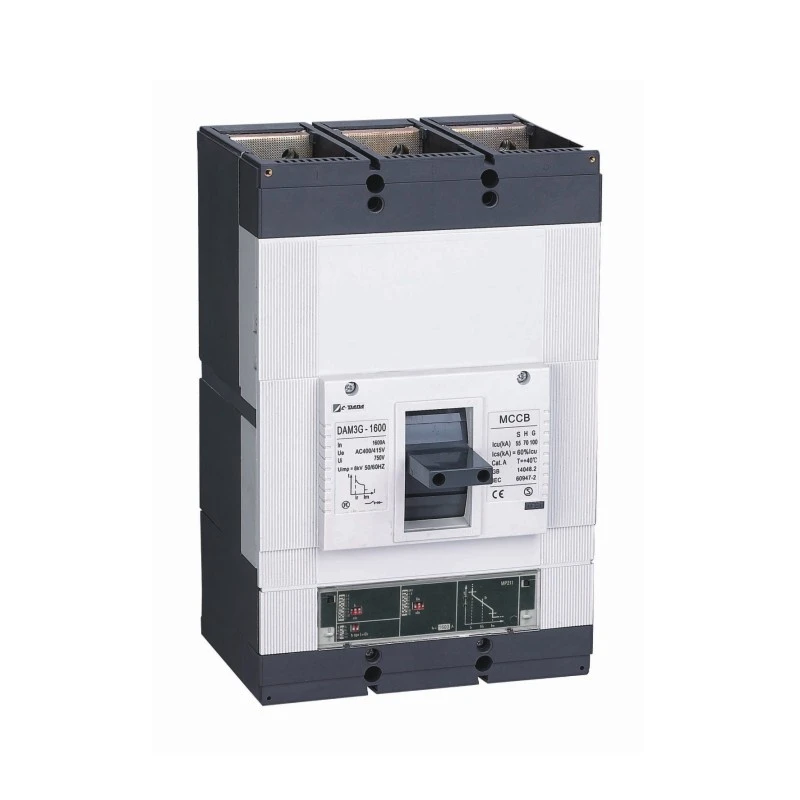

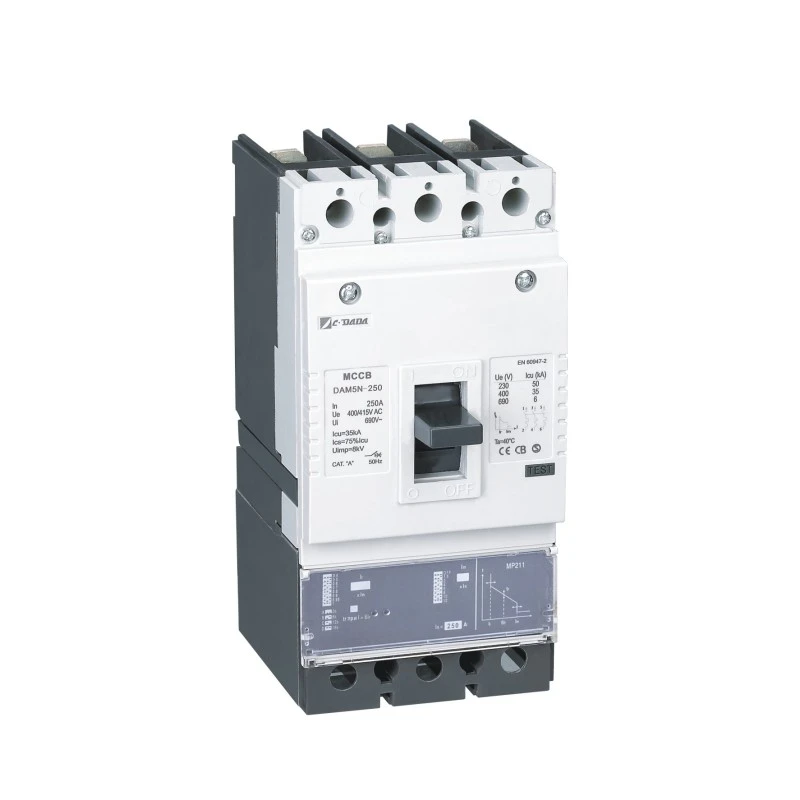

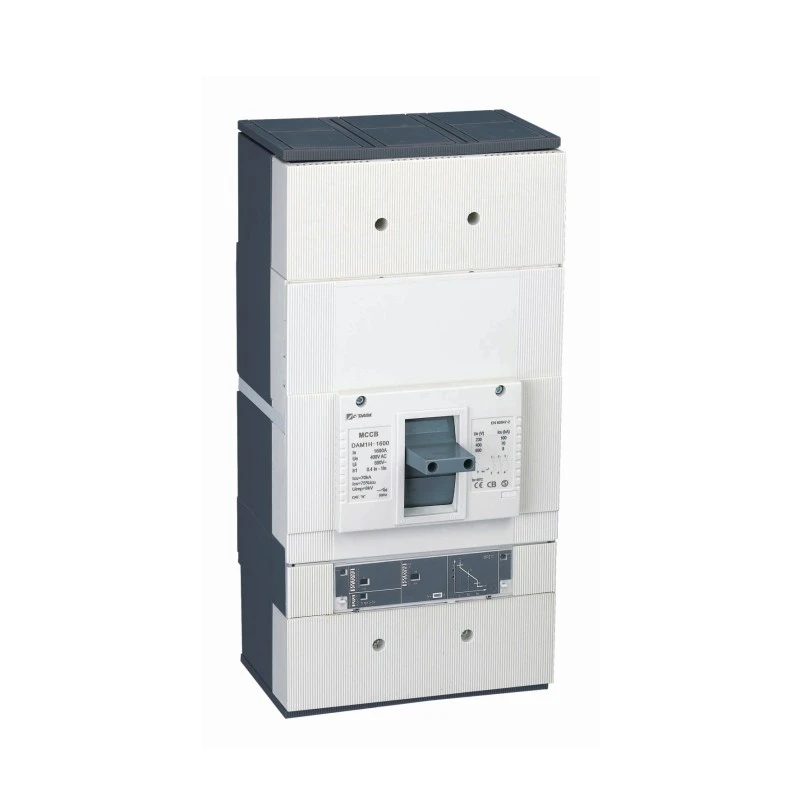

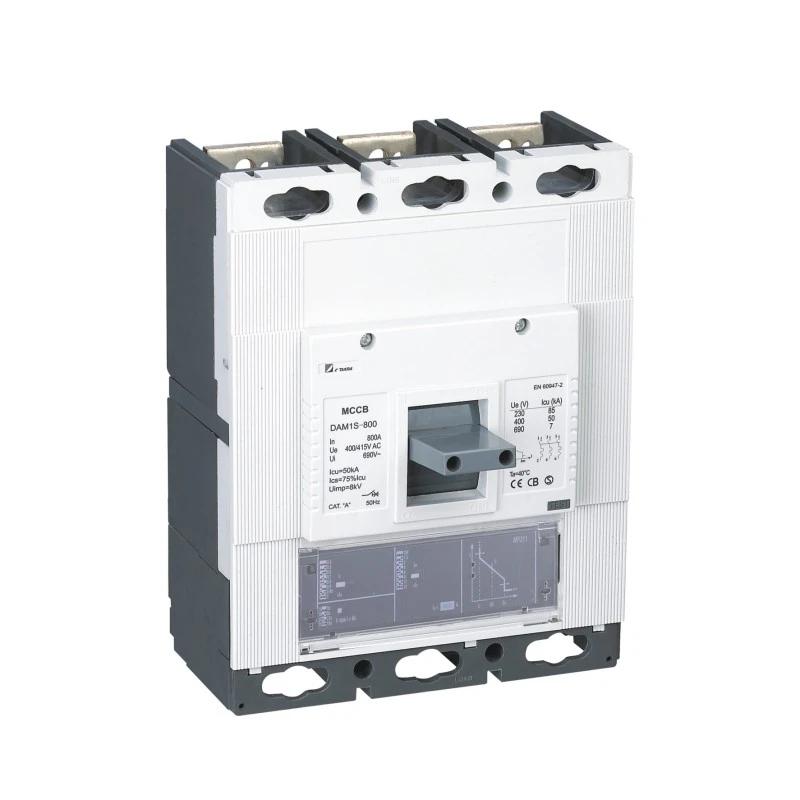

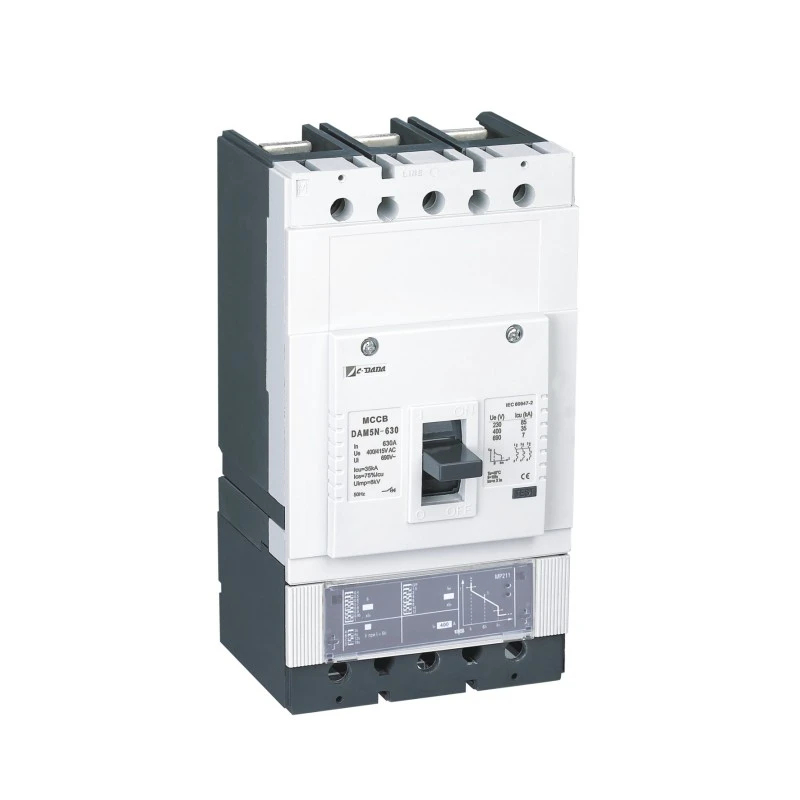

Éléktronik Tipe dijieun Case Circuit breaker

Pikeun sistem kakuatan modern nungtut precision, kecerdasan, jeung reliabilitas, Electronic Type Molded Case Circuit Breaker ku Shanghai DADA Electric CO., LTD. netepkeun standar anyar dina panyalindungan tegangan-rendah. Beda sareng pemutus termal-magnétik tradisional, MCCB calakan ieu nganggo unit perjalanan éléktronik dumasar-microprocessor pikeun nganteurkeun anu akurat pisan, panyalindungan arus anu tiasa diprogram-imun kana turun naik suhu ambien.

Kalawan setelan adjustable ti 40% ka 100% Dina (termal) jeung 1,5 × ka 12 × Dina (magnét), nawarkeun kalenturan unmatched pikeun koordinasi kompléks di puseur data, pabrik industri, rumah sakit, jeung sistem énergi renewable. Dipeunteun tina 100A ka 1600A dina 400V / 415V, éta ngagabungkeun desain kompak sareng fungsionalitas canggih-sareng kalebet perjalanan langsung anu aman-gagal salami sesar ekstrim, sanaos éléktronika gagal.

Spésifikasi konci

Modél: CDADA DAM2 / DE Series (Tipe éléktronik Molded Case Circuit Breaker)

Tipe: Éléktronik dijieun Case Circuit breaker

Kutub: 3P / 4P

Tegangan dipeunteun (Ue): 400V / 415V AC

Dipeunteun Ayeuna (Dina): 100A - 1600A

Unit perjalanan: release éléktronik basis Microprocessor

Penyesuaian termal (Ir): 40% - 100% tina In

Adjustment magnét (Im): 1,5× - 12× Dina

Kaunggulan

★ Lega rentang: 100A nepi ka 1600A(AC)

★ dimensi kompak

★ setelan termal adjustable (40-100%) Dina.

★ setélan magnét adjustable (1.5-12times) Dina.

★ Push to lalampahan penyediaan tombol.

★ misahkeun kontak utama jeung arcing

★ rupa-rupa asesoris.

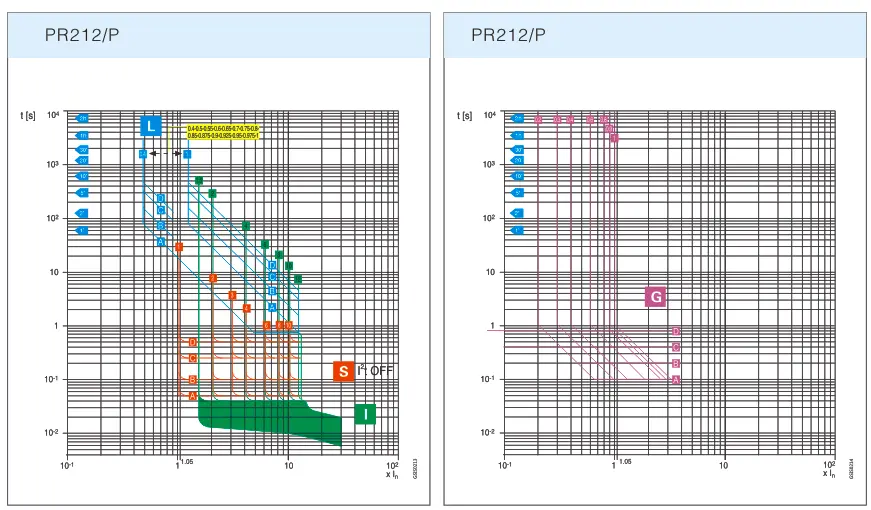

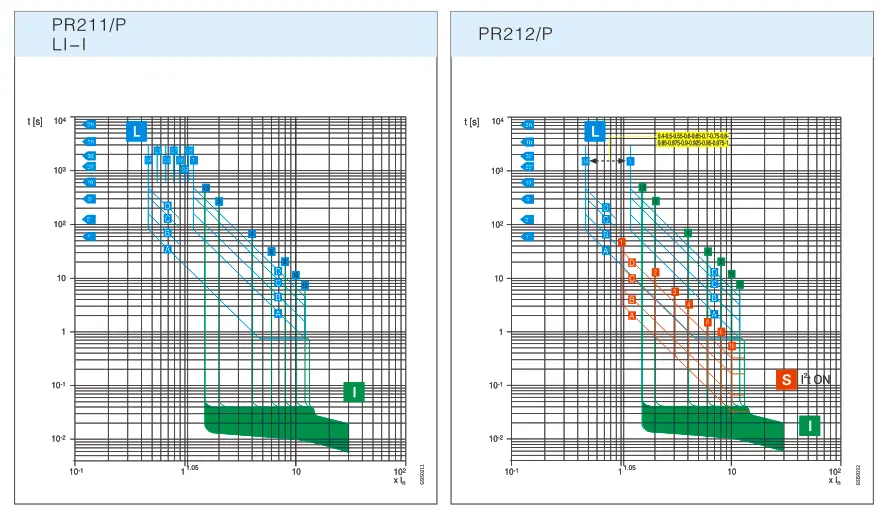

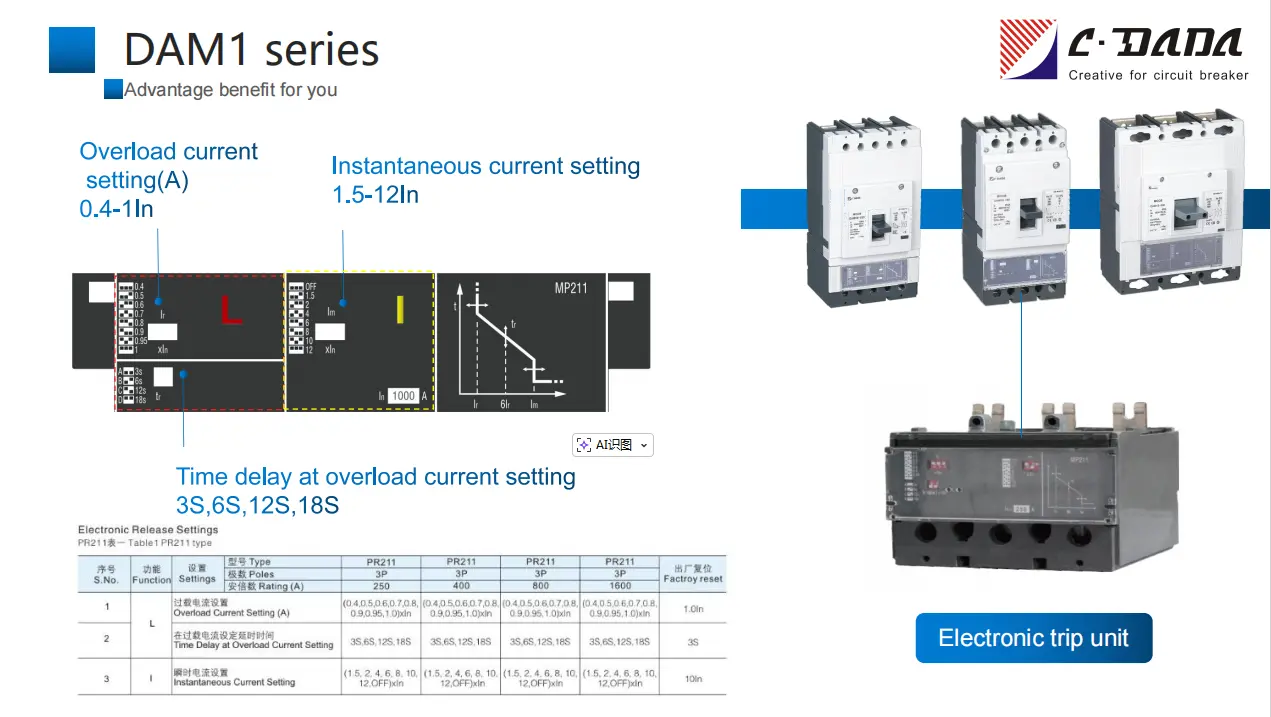

Kurva karakteristik pelepasan éléktronik

Parameter listrik

Méja 1 tipe PR211

S.No.

Fungsi

Setélan

Tipe

PR211

PR211

PR211

PR211

Factroy reset

Kutub

3P

3P

3P

3P

Peunteun (A)

250

400

800

1600

1

L

Overload Setélan Ayeuna (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0) xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0) xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0) xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0) xIn

1.0Di

2

Waktos Reureuh dina Overload Setélan Ayeuna

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Setélan Ayeuna sakedapan

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 Dina

Méja 2 tipe PR212

S.No.

Fungsi

Setélan

Tipe

PR212

PR212

PR212

PR212

Factroy reset

Kutub

3P

3P

3P

3P

Peunteun (A)

250

400/630

800

1600

1

L

Overload Setélan Ayeuna (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

1.0Di

2

Waktos Reureuh dina Overload Setélan Ayeuna

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Pondok - Setélan Arus Sirkuit (A)

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

6 Dina

4

Waktos Reureuh dina Short Circuit Ayeuna Setélan

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Setélan Ayeuna sakedapan

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 Dina

6

G

Setélan Arus Sesar Taneuh (A)

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

1.0Di

7

Waktos Reureuh di Ground Sesar Setting

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

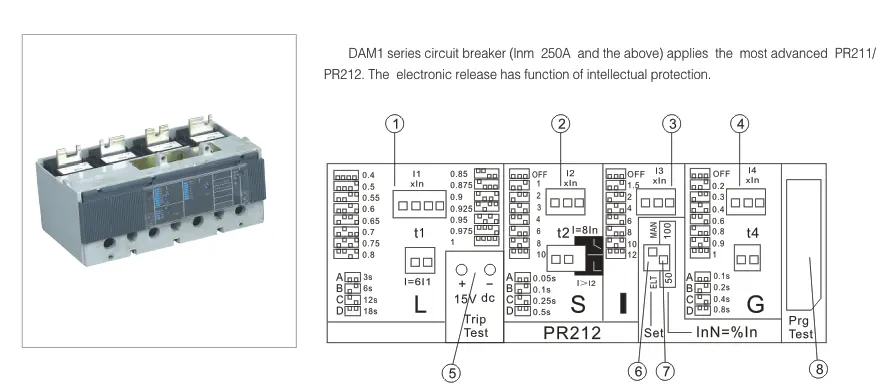

Pamilihan parameter listrik atanapi éléktronik diatur

Fungsi SET (switch ELT/MAN)

9

Dipaké pikeun netepkeun parameter dip switch tina garis enol

InN=%In,switch 50/100

10

Socket pikeun alat ukur sambungan

Soket panel

Naha Pilih CDADA Electronic MCCB?

★ AKAL Leres, Henteu Ngan Automation
Mikroprosesor terus-terusan nganalisa bentuk gelombang ayeuna, ngamungkinkeun waktos tibalik anu tepat, waktos pasti, sareng panyalindungan sakedapan-tanpa hanyut kusabab panas atanapi sepuh.

★ Gagal-Aman Desain
Sanaos sirkuit éléktronik gagal, kancing éléktromagnétik langsung ngajamin perjalanan pemutus salami sirkuit pondok parah - nyumponan syarat redundansi kaamanan IEC 60947-2.

★ Koordinasi punjul
Rentang adjustment ultra-lega (40–100% Ir, 1.5–12× Im) ngamungkinkeun koordinasi sampurna jeung hulu/hilir alat-ngaminimalkeun zona outage.

★ Infrastruktur Kahareup-Buktina
Cocog sareng modul komunikasi pilihan (Modbus RTU, Profibus) pikeun integrasi kana Sistem Manajemén Gedong (BMS) atanapi grid pinter.

★ Quality Global, Harga kalapa
Dijieun ku ISO 9001 di Shanghai, kalayan sertifikasi internasional - nawiskeun kinerja tingkat Éropa dina efisiensi biaya Asia.

★ Urang boga tim dedicated 15 insinyur fokus kana ngembangkeun produk, pamutahiran, sarta kustomisasi.

Aplikasi idéal

Puseur Data: Nyegah gagal cascading kalayan tripping selektif anu tepat

Rumah Sakit: Pastikeun kakuatan uninterrupted pikeun sistem rojongan hirup

Automasi Industri: Koordinasi sareng VFD, ngamimitian lemes, sareng robotika

Ladang Surya/Angin: Adaptasikeun kana propil generasi variabel

Gedong Komersial Smart: Aktipkeun ngawaskeun énergi tanpa méter tambahan

Patarosan anu Sering Ditaroskeun (FAQ)

Q1: Naon ngajadikeun hiji MCCB éléktronik béda ti hiji termal-magnét?

A1: Electronic Type Molded Case Circuit Breakers ngagunakeun microprocessor pikeun nganalisis arus jeung pemicu lalampahan kalawan precision tinggi. Aranjeunna teu kapangaruhan ku hawa ambient, nawarkeun rentang adjustment lega, sarta bisa nyadiakeun beban data logging-teu kawas bimetal / dumasar-solenoid tipe termal-magnét.

Q2: Dupi 1600A éléktronik MCCB sadia dina konfigurasi 4-kutub?

A2: Leres-sadaya CDADA MCCB éléktronik ti 250A dugi ka 1600A sayogi dina versi 3P sareng 4P.

Q3: Naon kajadian lamun Unit lalampahan éléktronik gagal salila sirkuit pondok?

A3: Breaker ngawengku cadangan mékanis: salila arus sesar ekstrim (> 12 × Dina), hiji kancing magnét micu langsung bukaan-mastikeun kaamanan sanajan offline éléktronika.

Q4: Dupi abdi tiasa ngawas nilai ayeuna real-time?

A4: Sumuhun-unit perjalanan éléktronik mintonkeun sakedapan, max, mnt, sarta rata-rata ayeuna leuwih jandéla waktos dipilih (misalna, 24h), mangpaat pikeun manajemén énergi.

Q5: Naha milih CDADA leuwih merek MCCB calakan séjén?

A5: CDADA nawiskeun:

● Leres dual-range adjustability (loba pesaing ngawatesan Im ka ≤10×)

● Gagal-aman cadangan mékanis (teu sakabéh "éléktronik" MCCBs gaduh ieu)

● Ukuran kompak—cocog kana panel warisan tanpa modifikasi

● Portopolio sertifikasi global anu kuat (ASTA, KEMA, CE)

● harga ramah OEM kalayan rojongan teknis dina basa Inggris
