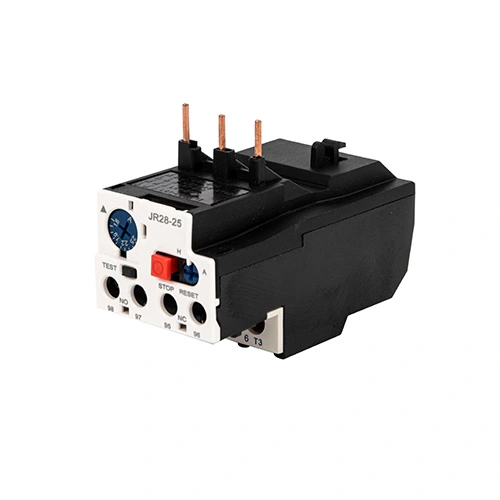

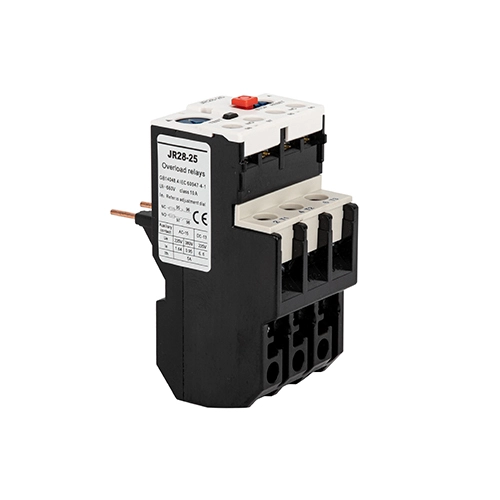

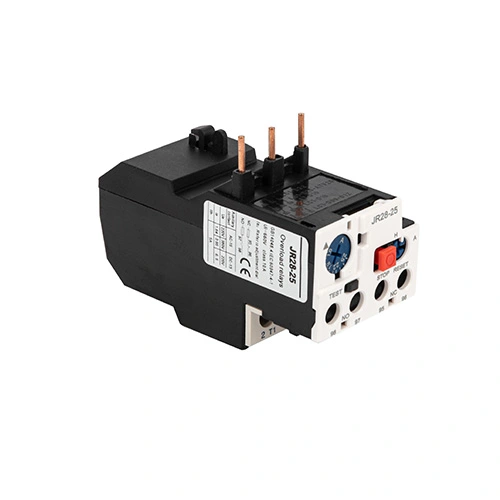

JR28 Thermal Overload Relay

Jaga motor anjeun nganggo JR28 Thermal Overload Relay, solusi panyalindungan anu kuat sareng cerdas dikembangkeun ku CDADA, produsén anu dipercaya di China. Dirancang pikeun integrasi mulus jeung CDADA D-seri contactors (D9 mun D150), JR28 relay nyadiakeun pertahanan komprehensif ngalawan:

● Overloads

● Fase gagalna (leungitna hiji fase)

● Kaleuleuwihan lila motor dimimitian kali

● stalling rotor berkepanjangan

Kalawan rentang ayeuna adjustable éksténsif ti 0.1A nepi ka 140A, runtuyan JR28 nyertakeun aplikasi ti fans leutik mun pompa industri badag tur compressors. Éta gaduh tombol uji pikeun verifikasi sirkuit kontrol, indikator perjalanan anu jelas, pilihan reset manual atanapi otomatis, sareng panutup anu tiasa disegel pikeun nyegah panyesuaian anu teu sah. Diwangun dina téknologi termal bimetallic anu kabuktian sareng patuh sareng IEC 60947-4-1, CDADA JR28 mastikeun panyalindungan motor anu dipercaya, ramah-pangropéa dina lingkungan anu nungtut di dunya.

Spésifikasi konci

Runtuyan: JR28 Thermal Overload Relay

Merk: CDADA | Produsén: Shanghai DADA Electric CO., LTD

Kasaluyuan: Dirancang pikeun D9, D12, D18 ... nepi ka D150 contactors (LC1-D/F runtuyan)

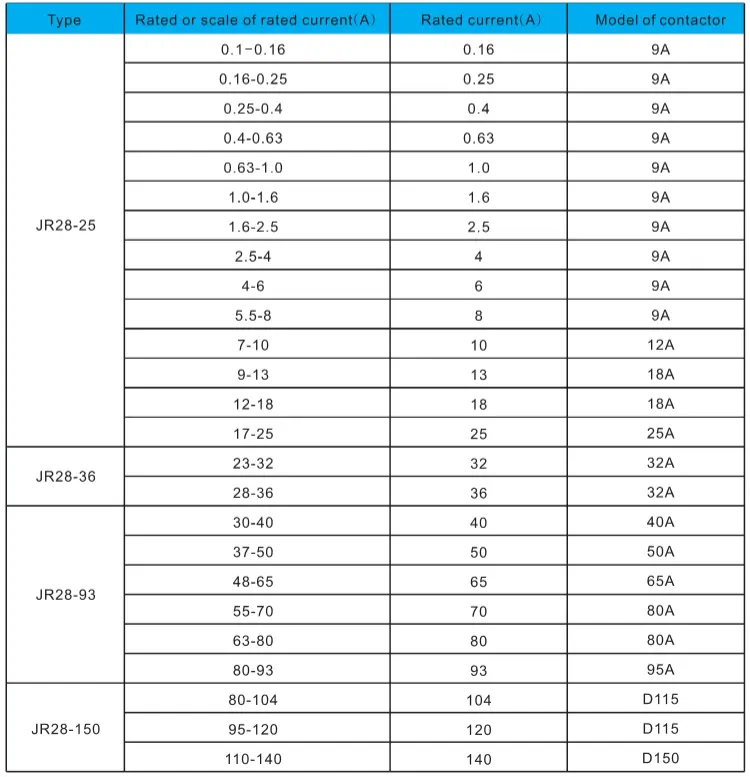

Dipeunteun Range Ayeuna: 0.1A - 140A (sababaraha model: JR28-25, JR28-36, JR28-93, JR28-150, jsb)

Kutub: 3-kutub (monitor sadaya fase pikeun teu saimbangna)

Fungsi panyalindungan:

★ overload termal

★ deteksi gagalna fase

★ lila mimiti ngawaskeun waktos

★ panyalindungan lapak rotor

Reset Mode: Manual atanapi Otomatis (via saklar pamilih)

Tombol Test: Simulates perjalanan-ngaktifkeun kontak bantu NO sareng NC

Tombol Stop: Ngabuka kontak NC wungkul (pikeun sinyal darurat)

Indicator perjalanan: Bandéra visual nembongkeun status tripped

Setelan konci: Panutup bisa disegel pikeun operasi tamper-bukti

Kontak Auxiliary: Standar 1NO + 1NC (pikeun alarm, eupan balik PLC, atawa interlocks)

Pamasangan: Snap-on design langsung onto contactors CDADA cocog

Sertifikasi: Patuh sareng IEC/EN 60947-4-1 (Dokuméntasi CE sayogi)

Naha Milih CDADA JR28 Thermal Overload Relay?

★  Cakupan Ayeuna Lega

Ti 0.1A ka 140A-ngadukung sagalana ti motor HP fractional ka 110kW + drive industri.

★ kasaluyuan pinuh ku D-Series Contactors

Direkayasa pikeun nyocogkeun D9 ngaliwatan D150-ngajamin koordinasi mékanis jeung termal sampurna.

★ Fitur diagnostik canggih

★ tombol TEST verifies kontrol wiring tanpa gangguan kakuatan

★ tombol STOP ngamungkinkeun signalling éksternal

★ Indikator lalampahan speeds up ngungkulan

★ Reliabiliti Industrial-Grade

Mékanisme termal bimetallic leres (henteu éléktronik) - kekebalan ka EMI, paku tegangan, sareng kasalahan parangkat lunak.

★ Kasalametan & minuhan Siap

Panutup anu tiasa disegel nyumponan syarat ISO, CE, sareng Inok pabrik pikeun setélan anu dikonci.

★ Protection ongkos-éféktif

Nyegah kaduruk motor, ngirangan waktos pareum, sareng manjangkeun umur alat-idéal pikeun OEM sareng integrator sistem.

★ Rincian bungkusan rupa-rupa ku produk. Kami nyayogikeun inpormasi ieu dina kutipan sareng daptar bungkusan. karton ékspor baku dirancang pikeun palletization optimal sarta loading wadahna.

Aplikasi Biasa

★ Majelis Starter Motor: Dipasangkeun sareng kontaktor pikeun pompa, kipas, conveyor

★ HVAC Systems: Chillers, munara cooling, pawang hawa

★ Cai & Wastewater: Submersible sarta pompa centrifugal

★ Manufaktur: Mixers, extruders, garis bungkusan

★ Pertambangan & Konstruksi: Crushers, hoists, kipas ventilasi

Patarosan anu sering ditaroskeun

Q1: Naon bédana antara séri JR28 sareng LRD?

A1: Duanana mangrupakeun relay overload termal ti CDADA. Runtuyan JR28 ngarojong arus nu leuwih luhur (nepi ka 140A) jeung dirancang pikeun kontaktor nu leuwih gede (nepi ka D150), sedengkeun LRD biasana nyertakeun rentang nu leuwih handap (nepi ka ～104A). Sacara fungsional, aranjeunna nawiskeun panyalindungan anu sami-tapi JR28 dioptimalkeun pikeun panggunaan industri tugas beurat.

Q2: Dupi abdi tiasa make JR28 Thermal Overload Relay kalawan non-CDADA contactors?

A2: Sanajan mungkin dina sababaraha kasus, kinerja optimal sarta rojongan jaminan merlukeun pasangan kalayan CDADA D-seri contactors (D9-D150). Pas mékanis, dissipation panas, sareng kurva koordinasi disahkeun salaku sistem.

Q3: Kumaha panyalindungan gagal fase dianggo dina JR28?

A3: Upami hiji fase leungit, dua konduktor sésana mawa arus teu saimbang, ngabalukarkeun pemanasan asimétri dina strips bimetallic. JR28 ngadeteksi henteu saimbangna ieu sareng ngarambat langkung gancang tibatan kaayaan kaleuleuwihan normal, nyegah karusakan pungkal motor.

Q4: Naha reset manual langkung aman tibatan reset otomatis?

A4: Sumuhun-pikeun sistem kritis. Reset manual maksa operator pikeun mariksa sareng mupus kasalahan sateuacan ngamimitian deui. Reset otomatis cocog pikeun parabot unattended atawa jauh dimana continuity ieu prioritized (contona, cooling numput).

Q5: Naha milih CDADA JR28 leuwih merek global?

A5: CDADA nawiskeun:

● mékanisme diferensial termal leres kalayan akurasi tinggi

● kasaluyuan pinuh ku D9-D150 contactors-colokan-jeung-muter reliabiliti

● Test, eureun, reset, sarta segel fungsi dina hiji Unit kompak

● harga kalapa kalawan kualitas CE-patuh

● rojongan teknis Fast jeung dokuméntasi Inggris pikeun konsumén global
