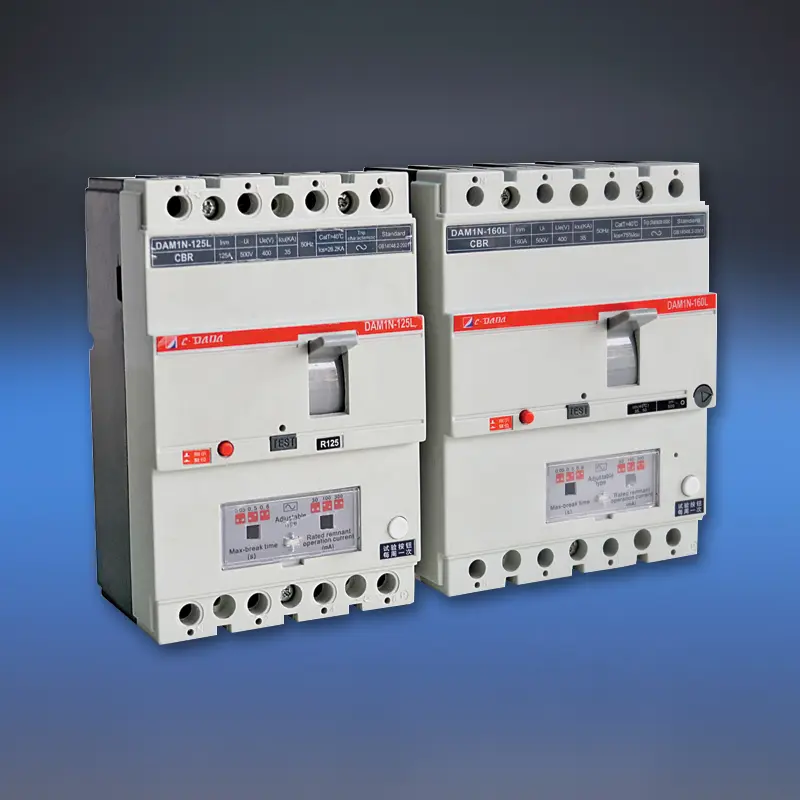

MCCB kalawan Protection Leakage

Ningkatkeun kasalametan listrik saluareun overload jeung panyalindungan pondok-circuit kalawan CDADA DAM1L Series MCCB kalawan Leakage Protection hiji terpadu dijieun circuit breaker kalawan diwangun-di residual ayeuna (RCD / ELCB) fungsionalitas. Dirancang ku produsén profésional Shanghai DADA Electric CO., LTD kana standar internasional, leakage MCCB 4P ieu ngagabungkeun sebaran kakuatan-kinerja tinggi jeung deteksi sesar taneuh hirup-na nyimpen seuneu.

Dipeunteun tina 10A ka 500A dina 400V / 415V, éta nawiskeun arus operasi sésa-sésa adjustable (30mA–1000mA) sareng waktos reureuh pilihan — ngamungkinkeun panyalindungan anu cocog pikeun kaamanan pribadi (≤30mA) atanapi pencegahan seuneu (100mA–500mA +). Kalawan éléktronika multi-fase Powered, éta tetep operasional sanajan hiji fase gagal atawa tegangan turun ka 50V, mastikeun reliabiliti unmatched dina infrastruktur kritis kawas torowongan, naékna luhur, hub transportasi, jeung pabrik industri.

Spésifikasi konci

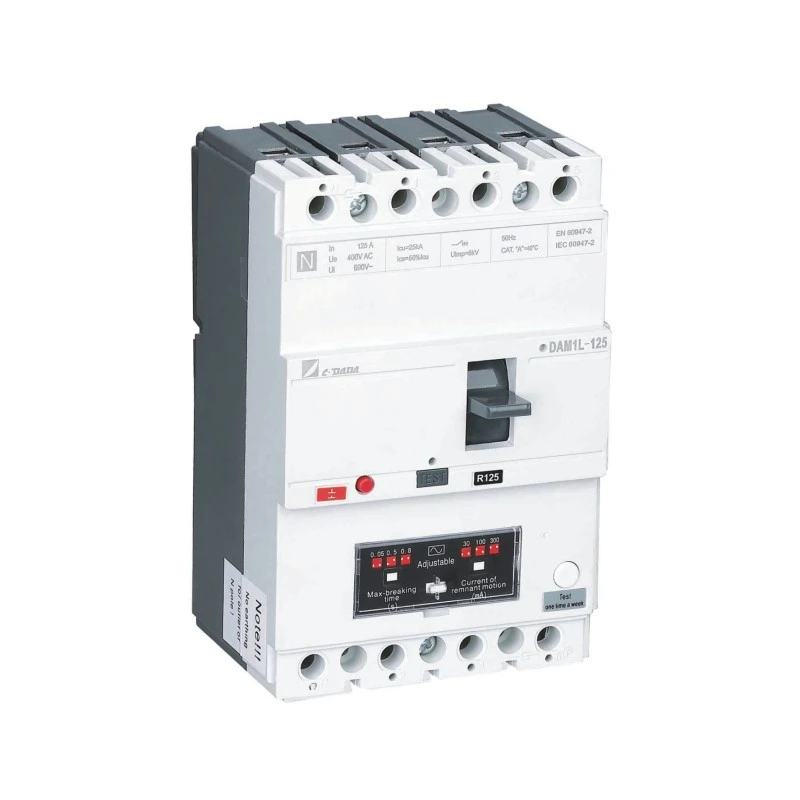

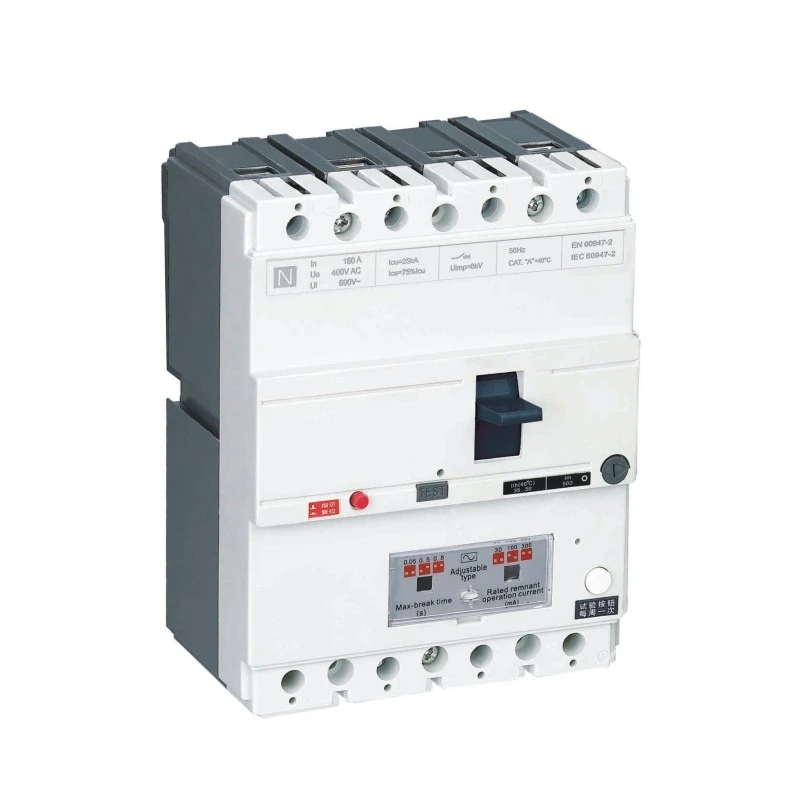

Model: DAM1L Series - Earth Leakage MCCB (CBR-type MCCB)

Kutub: 4P (standar; 3P sayogi upami dipénta)

Dipeunteun Ayeuna (Dina): 10A - 500A

Tegangan dipeunteun: 400V / 415V AC, 50Hz

Insulasi Tegangan (Ui): 400V (≤160A), 690V (>250A)

Setélan Ayeuna Sisa (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Adjustability: adjustment on-site of I△n sareng waktos perjalanan (sakedapan atanapi ditunda)

Jenis Kapasitas Pegatna:

Tipe B: Dasar (Inm <100A)

S Tipe: Standar

Tipe H: Pegatna luhur (> 160A)

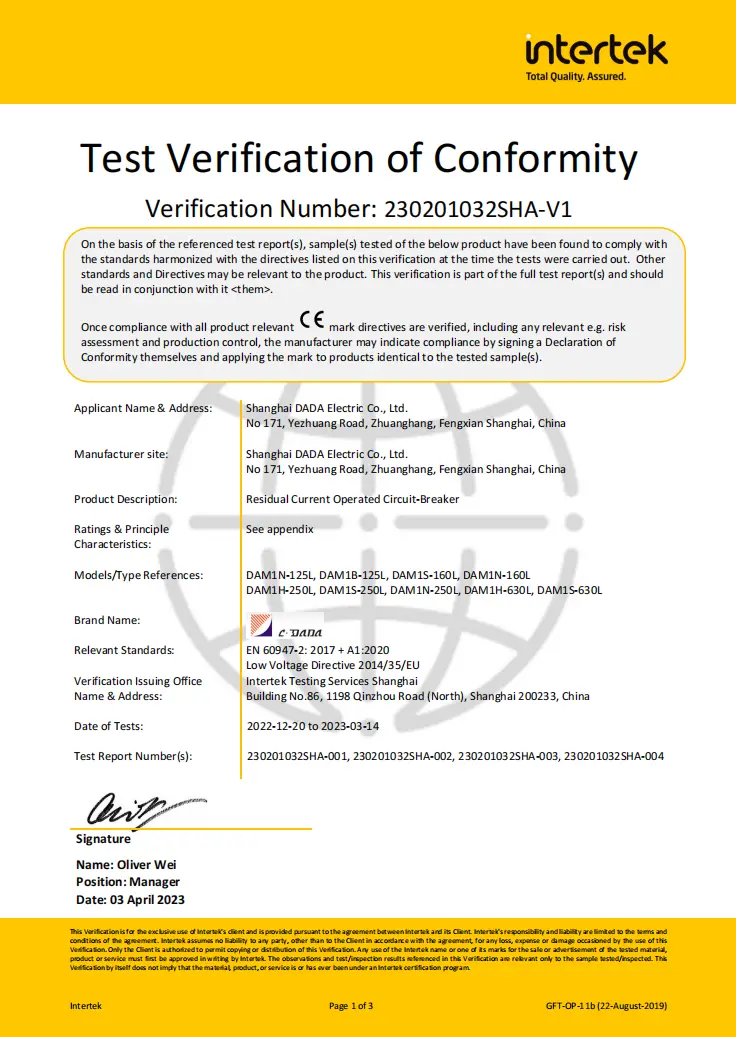

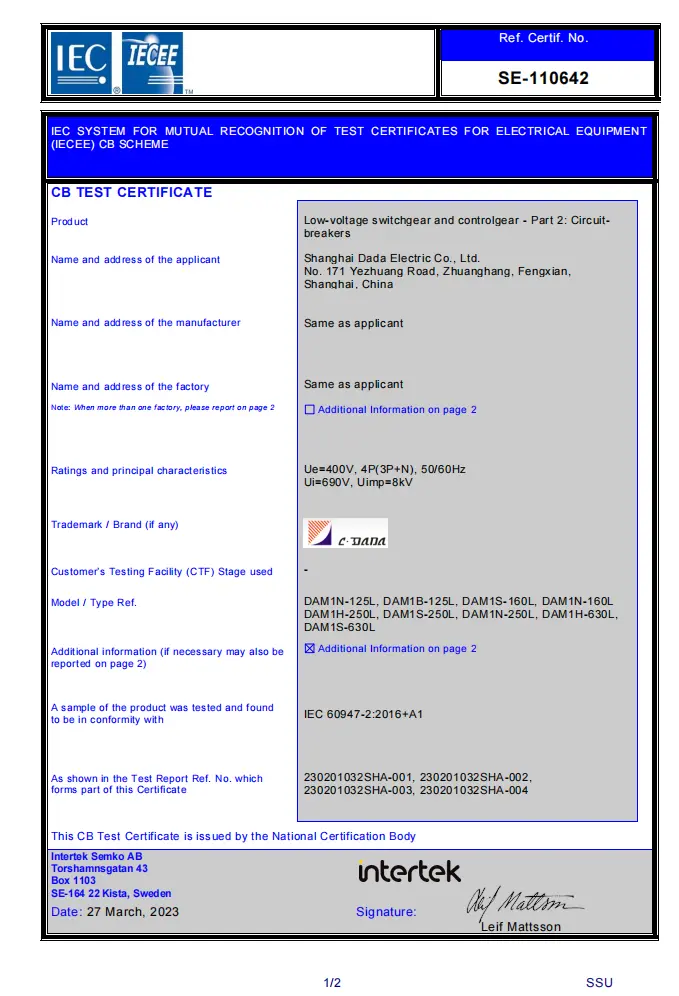

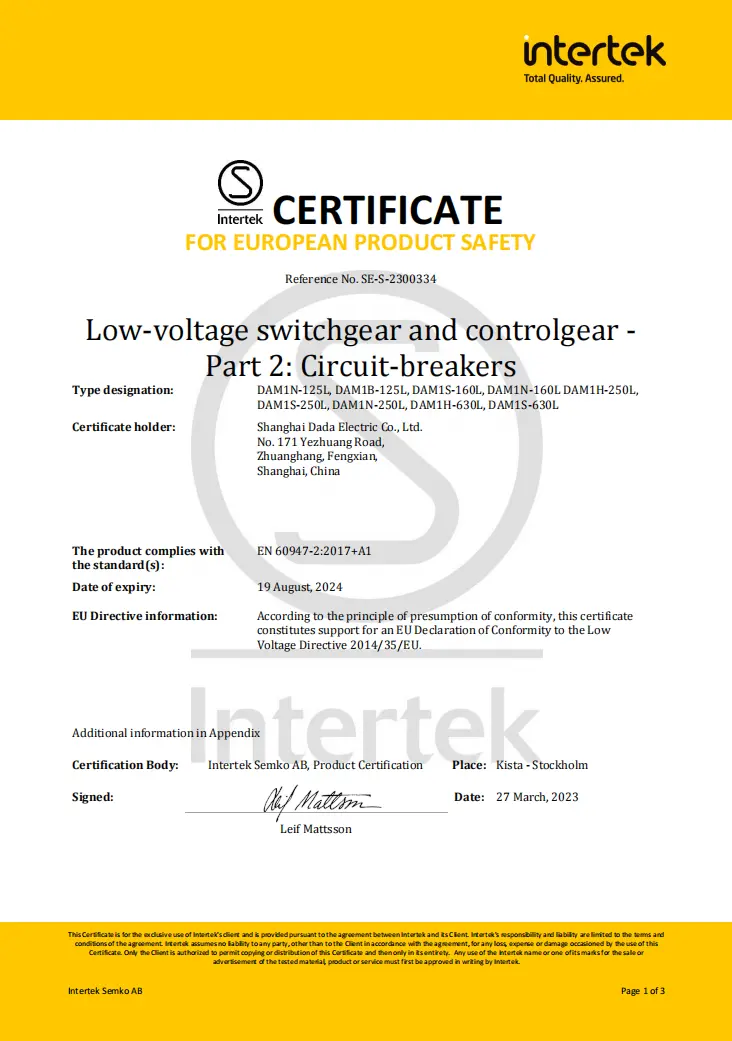

Sertifikasi: CE, CB, SEMKO

Fitur konci:

★ Multi-fase Powered RCD circuit → jalan ka handap pikeun 50V

★ Pisahkeun utama & arcing kontak

★ Tombol test push-to-lalampahan

★ Setélan magnét adjustable (0.8–1.0×In)

★ EMI kuat / kamampuhan anti gangguan RFI

★ rentang aksésori pinuh: shunt lalampahan, bantu / kontak alarem, cecekelan Rotary

Lembar data teknis

Pemutus Sirkuit Bocor Bumi (ELCB)
Modél			DAM1-125L			DAM1-160L
Megatkeun Kapasitas Code			B	N	S	B	N	S
Dipeunteun ayeuna ukuran pigura- Inm (A)			125A			160A
Dipeunteun Ayeuna-In (40,50 atanapi 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Jumlah Kutub			4P			4P
Icu (KA)			25	35	50	25	35	50
ICs (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(puncak)/cos ф (KA)			40/0.3	73,5 / 0,25	105/0.25	41/0.3	73,5 / 0,25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Ambang Arus Sisa (mA)			100-300-500			100-300-500
Waktu reureuh (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Pasipatan diéléktrik (V)			2500			3000
jarak lonisasi (mm)			≤30/0			≤30/0
Daya tahan	Total Siklus		8000			8000
	Kahirupan Listrik		1000			1000
	Kahirupan mékanis		7000			7000
Kategori (EN 60947-2/IEC 60947-2)	Sirkuit utama		A/0			A/0
	Sirkuit bantu		AC-15			AC-15
Dina Release tegangan			√			√
Kaluaran Shunt			√			√
Kontak bantu			√			√
Alarm Kontak			√			√
Kontak bantu sareng Kontak Alarm			√			√
Nanganan Mékanisme Operasi			√			√
Mékanisme Operasi Listrik			√			√
panutup terminal			√			√
Pamisah fase			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Beurat	Vérsi maneuh 3P/4P		-			-
	Vérsi plug-in 3P/4P		-			-
	Tarik kaluar versi 3P/4P		-			-

Naha Pilih CDADA MCCB sareng Perlindungan Leakage?

★ Leres Integrated Kasalametan

Beda sareng modul RCD tambihan, DAM1L ngagaduhan panyalindungan bocor anu dikalibrasi pabrik-ngajamin koordinasi anu sampurna sareng ngaleungitkeun masalah kasaluyuan.

★ kakuatan multi-fase pikeun RCD Circuit

RCDs mimiti gagal lamun hiji fase leungit. Desain CDADA nganggo sadaya fase pikeun ngawasaan éléktronika panyalindungan, ku kituna tetep jalan sanajan dina fase leungitna atanapi undervoltage parah.

★ Tujuan Protection Dual dina Hiji Alat

◆ 30mA: minuhan sarat IEC pikeun panyalindungan shock pribadi

◆ 100mA–1000mA: Nyegah kahuruan degradasi insulasi tina sesar taneuh leutik, pengkuh.

★ Lapang-Adjustable pikeun Kaayaan Real-Dunya

Setel sensitipitas sareng waktos reureuh pikeun ngahindarkeun gangguan dina lingkungan anu baseuh (contona, cuci mobil, kebon) bari ngajaga kasalametan.

★ Reliabiliti Industrial-Grade

Kapasitas pegatna anu luhur (tipe H), pamisahan busur anu kuat, sareng panyalindungan terminal IP20+ ngajantenkeun cocog pikeun setélan komersil sareng industri anu parah.

★ Patuh Global, Nilai Lokal

Certified pikeun Éropa (CE / CB), nagara Nordik (SEMKO) - idéal pikeun proyék ékspor - kalawan harga kalapa ti produsén Cina dipercaya.

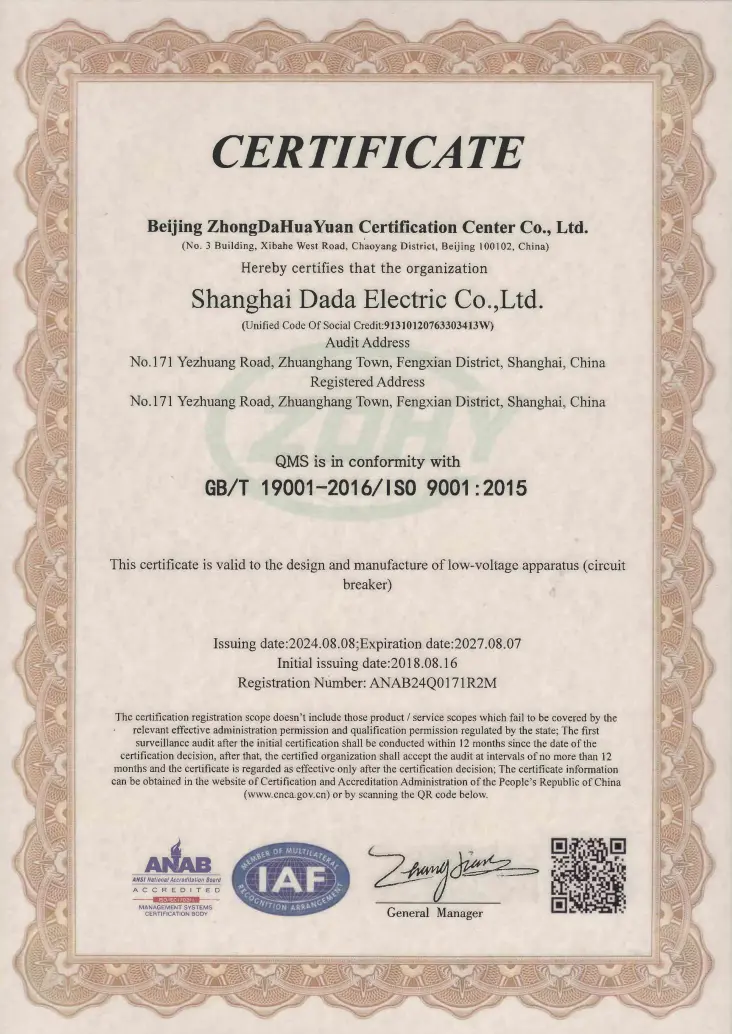

★ fasilitas manufaktur kami geus Certified handapeun ISO9001: 2015 Quality Management System.

Aplikasi Biasa

Perumahan Tinggi: Panghasilan utama atanapi panél lantai (300mA pikeun pangurangan résiko seuneu)

Torowongan & Subway: Infrastruktur kritis anu meryogikeun deteksi bocor anu gagal-aman

Rumah Sakit & Sakola: Perlindungan 30mA di daérah baseuh (lab, kamar mandi)

Tutuwuhan Industri: feeder motor kalayan ngawaskeun sesar taneuh

Situs Konstruksi: Distribusi kakuatan samentara kalayan panyalindungan tanaga

FAQ

Q1: Naon bédana antara MCCB standar sareng MCCB kalayan panyalindungan bocor?

A1: A MCCB baku ngan ngajaga ngalawan overload jeung sirkuit pondok. DAM1L nambihan sésa arus (bocor bumi) deteksi - tripping nalika arus bocor ka taneuh (misalna ngaliwatan hiji jalma atawa insulasi ruksak), nyegah shock listrik atawa seuneu.

Q2: Dupi abdi tiasa nganggo 100A MCCB RCD pikeun panyalindungan pribadi?

A2: Ngan lamun disetel ka 30mA. The dipeunteun ayeuna (100A) ngahartikeun kapasitas beban; setélan sésa (I△n) nangtukeun fungsi kaamanan. Pikeun panyalindungan shock, I△n kudu ≤30mA, paduli In.

Q3: Naha sirkuit RCD peryogi kakuatan multi-fase?

A3: Upami didamel ku ngan hiji fase, gagalna fase tunggal bakal nganonaktipkeun panyalindungan bocor. Desain multi-fase CDADA mastikeun RCD tetep aktip sanajan dina mangsa leungitna fase atawa tegangan low (handap ka 50V) -kritis pikeun continuity kaamanan.

Q4: Dupi 4P leakage MCCB cocog pikeun TT atanapi TN-S sistem?

A4: Leres-éta dirancang pikeun sistem TT, TN-S, sareng IT. Desain 4P ngarecah sadayana fase sareng nétral, penting pikeun sistem TT dimana nétral henteu tiasa dipercaya dina hulu.

Q5: Naha milih CDADA leuwih modular RCD + kombinasi MCCB?

A5: CDADA DAM1L nawiskeun:

● tapak suku leutik (terintegrasi vs. dua alat)

● Dijamin koordinasi (teu aya résiko mismatch)

● ongkos handap & pajeulitna wiring

● reliabilitas luhur (unit disegel tunggal)

● adjustability dina loka teu mungkin jeung RCDs sensitipitas tetep
