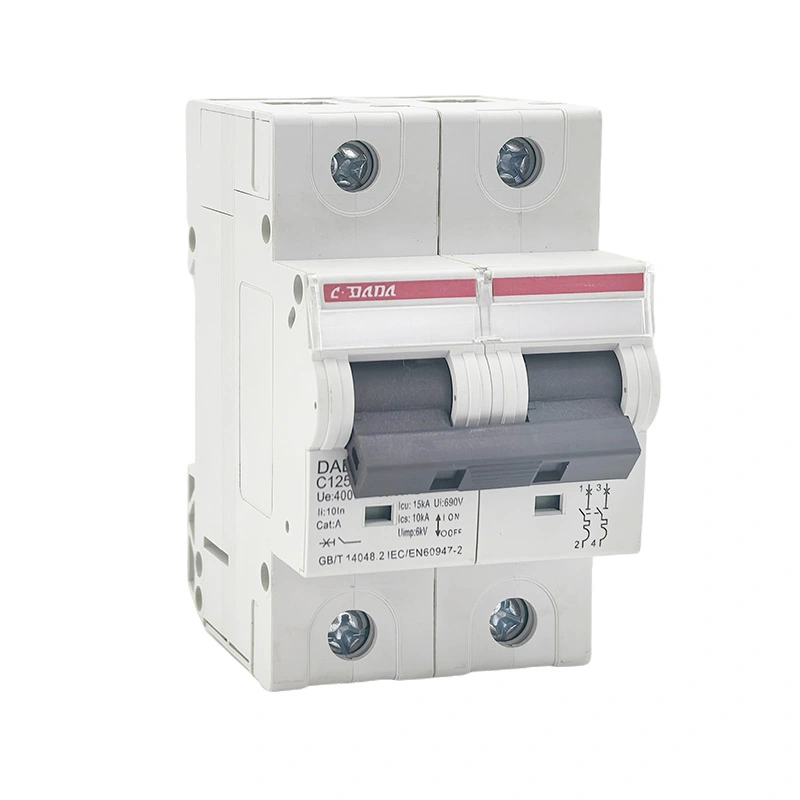

A 125 15KA Miniatur Circuit breakerdirancang pikeun sistem éléktrik anu merlukeun duanana kapasitas arus tinggi jeung panyalindungan pondok-circuit dipercaya. Beda sareng MCB konvensional anu dipeunteun rendah, alat kapasitas pegatna tinggi 125A tiasa ngatasi aplikasi distribusi anu nungtut dimana arus sesar tiasa langkung luhur. Artikel ieu ngécéskeun kumaha 125 15KA MCB jalan, naon spésifikasi konci na hartosna, dimana eta bisa dipaké, kumaha carana milih tur masangkeunana bener, sarta naon tim purchasing kudu nalungtik saméméh nempatkeun pesenan. Éta ogé ngajalajah fitur desain praktis tina séri DAB7-125 ti Shanghai DaDa Electric Co., Ltd., kalebet panyalindungan termal-magnét, desain ngawatesan arus, terminal kabel ageung, sareng kapasitas pegatna 15kA.
Daptar eusi
- Naon Dupi 125 15KA Miniatur Circuit Breaker?
- Naha 125A sareng 15KA Penting?
- Kumaha Mékanisme Perlindungan Gawé?
- Fitur Mana anu Ngaronjatkeun Kinerja Praktis?
- Dimana MCB 125 15KA Bisa Dipaké?
- Spesifikasi konci pikeun nalungtik
- Kumaha Pilih Konfigurasi anu Katuhu
- Pamasangan sareng Pangropéa Pertimbangan
- Masalah Umum sareng Masalah Meuli
- Naha Shanghai DaDa Electric Co., Ltd.?
- Patarosan anu sering ditaroskeun
- Pertimbangan Final
Naon Dupi 125 15KA Miniatur Circuit Breaker?
Pemutus Sirkuit Miniatur 125 15KA mangrupikeun alat pelindung arus tinggi anu dirancang pikeun ngaganggu sirkuit listrik nalika kaayaan arus abnormal lumangsung. Dina designation produk, "125" umumna nangtukeun arus dipeunteun nepi ka 125A, bari "15KA" nujul kana 15kA pondok-circuit megatkeun kapasitas dina kaayaan test lumaku sarta standar.
Dua angka ieu ngajelaskeun ciri listrik anu béda. Peunteun 125A ngeunaan arus pemutus dirancang pikeun dibawa dina kaayaan operasi anu ditangtukeun. Angka 15kA aya hubunganana sareng tingkat arus pondok pondok anu tiasa diganggu ku pemutus dina kaayaan anu ditangtukeun.
Bédana ieu penting nalika insinyur ngabandingkeun pemutus sirkuit. Arus dipeunteun nu leuwih luhur teu otomatis hartina kapasitas pegatna pondok-circuit luhur. Duanana nilai kudu dievaluasi ngalawan ciri listrik tina pamasangan.
Séri DAB7-125 ti Shanghai DaDa Electric Co., Ltd. dikembangkeun pikeun aplikasi distribusi listrik industri sareng komérsial. Inpormasi produk anu diterbitkeun ngidentipikasi 125A maksimum dipeunteun ayeuna sareng pilihan kapasitas pegatna anu luhur kalebet 15kA. Pabrikan ogé netepkeun panyalindungan termal-magnét sareng desain anu ngawatesan ayeuna.
Naha 125A sareng 15KA Penting?
Sistem distribusi listrik tiasa ngandung énergi sesar anu ageung, khususna caket sareng trafo, papan distribusi, mesin industri sareng beban kakuatan anu ageung. Upami alat pelindung kakeunaan arus sesar saluhureun kamampuan gangguan anu ditangtukeun, akibatna tiasa kalebet karusakan alat, busur kaleuleuwihan sareng résiko kaamanan anu serius.
Kapasitas pegatna 15kA nyayogikeun margin gangguan anu langkung luhur tibatan seueur MCB kapasitas pegatna rendah standar. Kasaluyuan sabenerna, kumaha oge, gumantung kana prospek arus pondok-circuit dina titik pamasangan sarta sarat tina standar listrik lumaku.
| Parameter | Naon Ieu nunjukkeun | Naha Ieu Matters |
|---|---|---|
| 125A | Dipeunteun ayeuna | Nangtukeun rentang arus-mawa normal tina breaker nu. |
| 15kA | Kamampuhan interupsi sirkuit pondok anu luhur | Ngabantosan pemutus ngaganggu arus sesar anu luhur. |
| Perjalanan termal | panyalindungan overload | Ngabales kaayaan ayeuna kaleuleuwihan sustained. |
| lalampahan magnét | Perlindungan sirkuit pondok | Nyadiakeun operasi gancang dina kaayaan sesar parna. |
| Watesan ayeuna | Ngurangan énergi sesar | Bisa mantuan ngawatesan stress disimpen dina parabot hilir. |
Nalika ngarancang sistem distribusi, breaker kedah janten dipilih tina itungan beban sabenerna, rating konduktor, itungan lepat-ayeuna, tegangan, frékuénsi, konfigurasi kutub jeung sarat koordinasi tinimbang ti rating ayeuna nyalira.
Kumaha Mékanisme Perlindungan Gawé?
MCB modern umumna ngagabungkeun dua prinsip tripping primér: panyalindungan termal jeung panyalindungan magnét. Dua mékanisme ieu alamat tipena béda acara overcurrent.
Perlindungan termal ngabales kaayaan kaleuleuwihan anu tetep dina waktosna. Lamun arus ngaleuwihan tingkat operasi dimaksudkeun, panas ngabalukarkeun unsur termal beroperasi tur muka sirkuit.
Perlindungan magnét dimaksudkeun pikeun kaayaan sesar anu luhur. Réspon magnét anu kuat tiasa ngaktipkeun mékanisme perjalanan gancang nalika aya sirkuit pondok anu parah.
Nalika kontak misah nalika gangguan sesar, busur listrik bisa ngabentuk. Struktur manajemén busur internal ngabantosan ngadalikeun sareng mareuman busur nalika gangguan.
Konstruksi anu ngawatesan arus tiasa ngirangan énérgi anu diidinan nembus sirkuit salami kajadian sirkuit pondok, ngabantosan ngirangan setrés dina komponén anu disambungkeun.
Inpormasi produk DAB7-125 ngajelaskeun fungsi perjalanan termal sareng magnét, mékanisme bébas perjalanan, sareng desain anu ngawatesan ayeuna. Fitur-fitur ieu hususna relevan pikeun aplikasi dimana alat pelindung kedah ngabales konsistén kana kaleuleuwihan anu berkepanjangan sareng gangguan arus tinggi.
Fitur Mana anu Ngaronjatkeun Kinerja Praktis?
Alat panyalindungan listrik henteu dievaluasi ngan ukur ku rating ayeuna judulna. Konstruksi mékanis, desain terminal, bahan kontak, metode pemasangan sareng pangaturan kontrol arc internal sadayana tiasa mangaruhan usability praktis.
- Kapasitas pegatna tinggi:A spésifikasi 15kA nyadiakeun kamampuhan interupsi pondok-circuit luhur batan loba MCBs low-megatkeun-kapasitas konvensional.
- Terminal kabel ageung:Séri DAB7-125 dirancang kalayan terminal ageung cocog pikeun konduktor tambaga sareng alumunium dugi ka 35mm² numutkeun inpormasi anu diterbitkeun ku produsén.
- Mékanisme bébas perjalanan:Pemutus tiasa ngajaga fungsi pelindung na sanajan mékanisme operasi dilaksanakeun dina posisi ON.
- Indikasi kontak positif:Indikasi anu jelas ngeunaan status kontak tiasa ngagampangkeun pamariksaan sareng pangropéa.
- Operasi termal-magnét:Kaayaan overcurrent anu béda-béda tiasa diatasi ku mékanisme perjalanan komplementer.
- DIN-rel pamasangan:Pamasangan modular nyederhanakeun pamasangan dina alat distribusi anu cocog.
- Kandang tahan seuneu:Inpormasi DAB7-125 anu diterbitkeun nunjukkeun bahan perumahan tahan seuneu PA66.
Rincian ieu penting pikeun distributor sareng integrator sistem sabab efisiensi pamasangan sareng kasabaran tiasa mangaruhan total pangalaman operasi, sanés ngan ukur harga pameseran awal.
Dimana MCB 125 15KA Bisa Dipaké?
MCB 125A kapasitas pegatna anu luhur tiasa dipertimbangkeun pikeun sistem distribusi listrik dimana arus sirkuit sareng tingkat sesar aya dina kisaran operasi anu ditangtukeun ku alat. Lingkungan aplikasi anu biasa tiasa kalebet fasilitas industri, gedong komersil, panél distribusi alat sareng sirkuit anu langkung luhur.
| Aplikasi | Sarat has | Potensi Mangpaat |
|---|---|---|
| Distribusi industri | Beban ayeuna anu langkung luhur sareng kaayaan sesar anu nungtut | Kapasitas arus anu luhur kalayan panyalindungan sirkuit pondok |
| wangunan komérsial | Perlindungan distribusi anu dipercaya | Perlindungan modular kompak pikeun sirkuit distribusi |
| Sistem mesin | Perlindungan pikeun alat-alat listrik sareng feeder | Réspon overcurrent termal sareng magnét |
| panels Distribusi | Alat pelindung anu cekap rohangan | instalasi DIN-rail jeung konstruksi modular |
| parabot kakuatan-intensif | Arus circuit luhur | Nepi ka 125A dipeunteun-ayeuna konfigurasi gumantung model dipilih |
Kesesuaian aplikasi kedah salawasna dikonfirmasi ngalawan desain listrik lengkep. Tegangan, frékuénsi, ayeuna sesar prospektif, ukuran konduktor, hawa ambient, konfigurasi kutub jeung aturan instalasi lumaku bisa ngarobah pilihan breaker luyu.
Spesifikasi konci pikeun nalungtik
Pembeli sering difokuskeun "125A" sareng "15kA" sabab gampang kahartos. Nanging, pengadaan profésional peryogi ulasan spésifikasi anu langkung lega.
| Spésifikasi | Patarosan Meuli |
|---|---|
| Dipeunteun ayeuna | Naha rating anu dipilih cocog sareng beban sirkuit anu diitung sareng kapasitas konduktor? |
| Kapasitas megatkeun | Naha kapasitas 15kA anu ditangtukeun cocog pikeun arus sesar prospektif? |
| tegangan dipeunteun | Naha breaker cocog sareng tegangan sistem sareng susunan distribusi? |
| Jumlah kutub | Naha sirkuit butuh 1P, 2P, 3P, 4P atanapi konfigurasi anu sanés? |
| Leumpang perjalanan | Naha karakteristik pelepasan anu dipilih cocog sareng beban anu disambungkeun? |
| standar lumaku | Naha produkna nyumponan standar anu dipikabutuh pikeun target pasar sareng pamasangan? |
| Kapasitas terminal | Naha terminal tiasa aman nampung konduktor anu ditangtukeun? |
| Métode pamasangan | Dupi DIN-rail ningkatna atawa susunan ningkatna sejen diperlukeun? |
Salaku conto, IEC 60947-2 sareng IEC/EN 60898-1 nganggo klasifikasi sareng kerangka tés anu béda pikeun pemutus sirkuit. Data produsén anu diterbitkeun tiasa ngandung terminologi Icu sareng Icn gumantung kana standar sareng kategori produk. Anu meuli kedah pariksa persis rating mana anu berlaku dina tegangan sareng kaayaan operasi tina pamasangan anu dimaksud.
Kumaha Pilih Konfigurasi anu Katuhu
Milih 125 15KA Miniatur Circuit Breaker kudu dimimitian ku sistem éléktrik tinimbang katalog produk. A prosés Pilihan basajan bisa ngurangan résiko mismatching breaker jeung sirkuit.
- Nangtukeun ayeuna desain.Ngitung arus beban kontinyu sareng intermittent anu diperkirakeun.
- Pariksa rating konduktor.Alat pelindung kedah saluyu sareng arus anu diidinan kabel dina kaayaan pamasangan anu saleresna.
- Nangtukeun prospek arus pondok-circuit.Kapasitas pegatna anu dipilih kedah cekap pikeun tingkat sesar dina titik pamasangan.
- Konfirmasi tegangan jeung frékuénsi.Pastikeun breaker dipeunteun pikeun sistem listrik.
- Pilih susunan kutub.Pertimbangkeun syarat pikeun konduktor fase sareng nétral.
- Tinjauan ciri perjalanan.Kurva perjalanan kudu cocog pikeun beban disambungkeun jeung kaayaan inrush ekspektasi.
- Konfirmasi standar sareng sertifikasi.Pariksa sarat target pasar, spésifikasi proyék sareng peraturan listrik lokal.
- Pariksa kasaluyuan fisik.Konfirmasi dimensi, ukuran terminal, kasaluyuan DIN-rail jeung spasi panel.
Pamasangan sareng Pangropéa Pertimbangan
Pamasangan anu leres penting pisan pikeun alat pelindung anu ayeuna tinggi. Malah pemutus sirkuit anu dirancang kalayan saé henteu tiasa ngimbangan konduktor ukuran anu salah, terminal leupas, kandang anu teu cocog atanapi prakték pamasangan anu teu leres.
- Pariksa model breaker sarta rating saméméh instalasi.
- Ngasingkeun suplai listrik tur turutan prosedur kaamanan lumaku.
- Pastikeun yén bagian cross konduktor cocog sareng terminal.
- Nyiapkeun konduktor anu leres sareng ngahindarkeun tungtung kabel anu rusak atanapi teu leres.
- Tighten terminal nurutkeun sarat husus produsén urang.
- Pastikeun breaker geus aman dipasang dina rel DIN cocog.
- Pariksa yen kandang nyadiakeun panyalindungan luyu jeung clearance.
- Mariksa terminal périodik pikeun tanda overheating, discoloration atanapi looseness mékanis.
- Nguji sistem pelindung nurutkeun sarat pangropéa tina instalasi.
Jadwal pangropéa kedah ngagambarkeun lingkungan sareng siklus tugas. Pamasangan industri kalayan beban anu luhur, sering gentos, lebu, geter atanapi suhu anu luhur tiasa peryogi pamariksaan anu langkung sering tibatan sistem distribusi jero ruangan anu ringan.
Masalah Umum sareng Masalah Meuli
Anu mésér MCB ayeuna-ayeuna sering ngalaman sababaraha tantangan praktis. Ngatasi masalah ieu sateuacan ngagaleuh tiasa nyegah telat sareng masalah pamasangan.
Sababaraha listings produk nyebutkeun ukur "kapasitas pegatna tinggi" generik. Pembeli kedah nyuhunkeun rating, standar, tegangan sareng dasar tés.
Milih 125A tanpa mariksa kapasitas kabel jeung ayeuna desain sabenerna bisa nyieun masalah koordinasi.
Konduktor anu langkung ageung ngabutuhkeun terminal anu dirancang pikeun nampi daérah cross-sectional anu diperyogikeun. Kasaluyuan terminal kudu dikonfirmasi saméméh meuli.
Pembeli internasional sering peryogi spésifikasi téknis, sertifikasi, gambar sareng inpormasi produk pikeun persetujuan proyék.
A supplier profésional kudu bisa nyadiakeun data produk jelas tur mantuan pembeli ngartos béda antara dipeunteun ayeuna, kapasitas megatkeun, ciri lalampahan tur sarat instalasi.
Naha Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.ngembangkeun sareng ngahasilkeun produk panyalindungan sirkuit pikeun aplikasi listrik industri sareng komérsial. portopolio produk na diterbitkeun ngawengku MCBs, MCCBs, RCBOs, RCCBs jeung alat panyalindungan circuit patali.
Séri DAB7-125 diposisikan pikeun aplikasi anu ngabutuhkeun kapasitas arus anu langkung luhur sareng kamampuan pegatna sirkuit pondok anu luhur. Diterbitkeun spésifikasi ngawengku hiji 15kA kapasitas pegatna tinggi, fungsi perjalanan termal-magnét, desain ayeuna-wates, indikasi kontak positif sarta terminal cocog pikeun konduktor gedé. :contentReference[oaicite:1]{indéks=1}
Inpo pabrik produsén urang ogé ngajelaskeun stamping dedicated, spot-las, riveting, suntik-molding jeung bengkel assembly, ngarojong produksi duanana produk MCB jeung MCCB. :contentReference[oaicite:2]{indéks=2}
Pikeun distributor, grosir listrik, tukang panel sareng konsumén OEM, kamampuan manufaktur jinis ieu tiasa mangpaat nalika suplai produk konsisten, dokuméntasi téknis sareng dukungan konfigurasi mangrupikeun bagian penting tina kaputusan pameseran.
| Sarat meuli | Relevan DAB7-125 Ciri |
|---|---|
| panyalindungan sirkuit-ayeuna tinggi | Dipeunteun ayeuna nepi ka 125A |
| Sarat pondok-circuit luhur | Nepi ka 15kA kapasitas pegatna nurutkeun informasi produk diterbitkeun |
| panyalindungan overload | Fungsi perjalanan termal |
| Tanggapan sirkuit pondok | fungsi trip magnetik |
| Konduktor gedé | Terminal kabel ageung dirancang pikeun konduktor dugi ka 35mm² numutkeun inpormasi produsén |
| Pamasangan panel | Modular DIN-rail ningkatna design |
spésifikasi produk kudu salawasna dikonfirmasi ngalawan dokuméntasi téknis panganyarna saméméh persetujuan proyék final, utamana lamun breaker bakal dipasang di lingkungan tinggi-lepat-ayeuna atawa sistem éléktrik diatur.
Patarosan anu sering ditaroskeun
15KA ngarujuk kana kapasitas pegatna sirkuit pondok 15kA dina kaayaan tés anu ditetepkeun. Ieu nunjukkeun tingkat prospektif arus circuit pondok alat nu dirancang pikeun ngaganggu nurutkeun rating lumaku sarta standar.
No Pilihan kudu mertimbangkeun kapasitas konduktor, ciri beban, tegangan sistem, kaayaan ambient, arus sesar, konfigurasi kutub jeung sarat listrik lumaku.
125A pakait sareng arus dipeunteun tina breaker, sedengkeun 15kA nujul kana kamampuhan interupsi pondok-circuit na. Aranjeunna ngajelaskeun ciri béda tina alat pelindung.
Éta tiasa dipertimbangkeun pikeun sirkuit distribusi industri anu cocog nalika sistem éléktrik digolongkeun dina rating produk sareng syarat instalasi.
No. Kapasitas putus ngan hiji faktor pilihan. Tegangan, arus dipeunteun, ciri perjalanan, koordinasi konduktor, konfigurasi kutub sareng kaayaan pamasangan ogé kedah dievaluasi.
Perlindungan termal alamat kaayaan overload sustained, bari panyalindungan magnét ngabales gancang ka kaayaan sesar tinggi-ayeuna kayaning sirkuit pondok.
Inpormasi DAB7-125 Shanghai DaDa Electric anu diterbitkeun nyatakeun yén terminal kabel anu ageung cocog pikeun kabel tambaga sareng alumunium dugi ka 35mm². Susunan konduktor anu pasti kedah salawasna dikonfirmasi ku dokuméntasi téknis anu ayeuna sateuacan dipasang.
Pembeli kedah nyuhunkeun lembar data téknis, standar anu berlaku, tegangan dipeunteun, data kapasitas pegatna, ciri perjalanan, gambar dimensi, inpormasi terminal, sertifikasi sareng detil bungkusan anu relevan pikeun pasar tujuan.
Pertimbangan Final
A 125 15KA Miniature Circuit Breaker alamat kombinasi husus tina sarat: kapasitas arus rélatif luhur jeung ditingkatkeun kamampuhan interupsi pondok-circuit. Pikeun insinyur sareng tim pameseran, ngartos naon anu diwakilan ku unggal rating penting pikeun nyandak kaputusan téknis anu leres.
Pertimbangan pangpentingna manjangkeun saluareun "125A" jeung "15kA" inohong. Evaluasi lengkep kedah ngawengku tegangan dipeunteun, arus sesar, ciri perjalanan, konfigurasi kutub, kasaluyuan konduktor, standar lumaku, lingkungan instalasi tur dimensi fisik.
Seri DAB7-125 ti Shanghai DaDa Electric Co., Ltd. ngagabungkeun panyalindungan arus tinggi sareng operasi termal-magnétik, desain ngawatesan arus, terminal kabel ageung sareng kapasitas pegatna anu diterbitkeun dugi ka 15kA. Ciri-ciri ieu ngajantenkeun produk relevan pikeun sauntuyan aplikasi distribusi industri sareng komérsial nalika leres cocog sareng sistem listrik.
