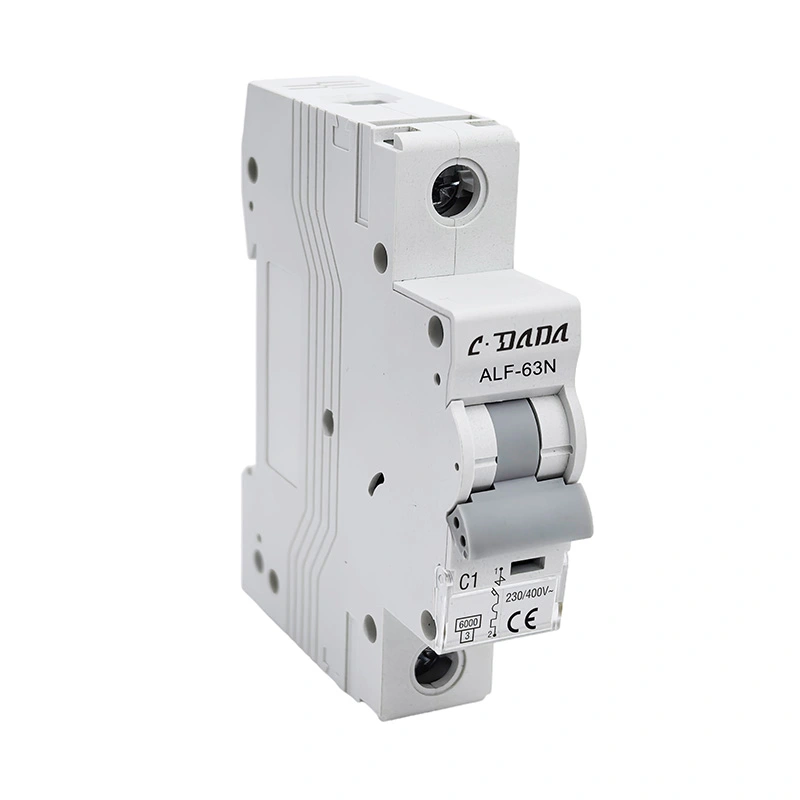

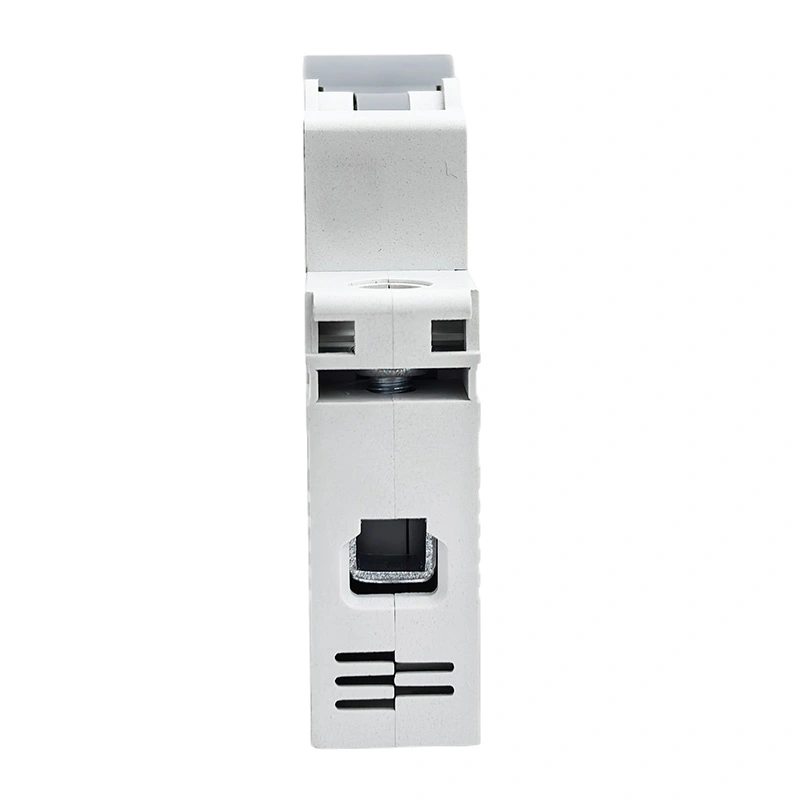

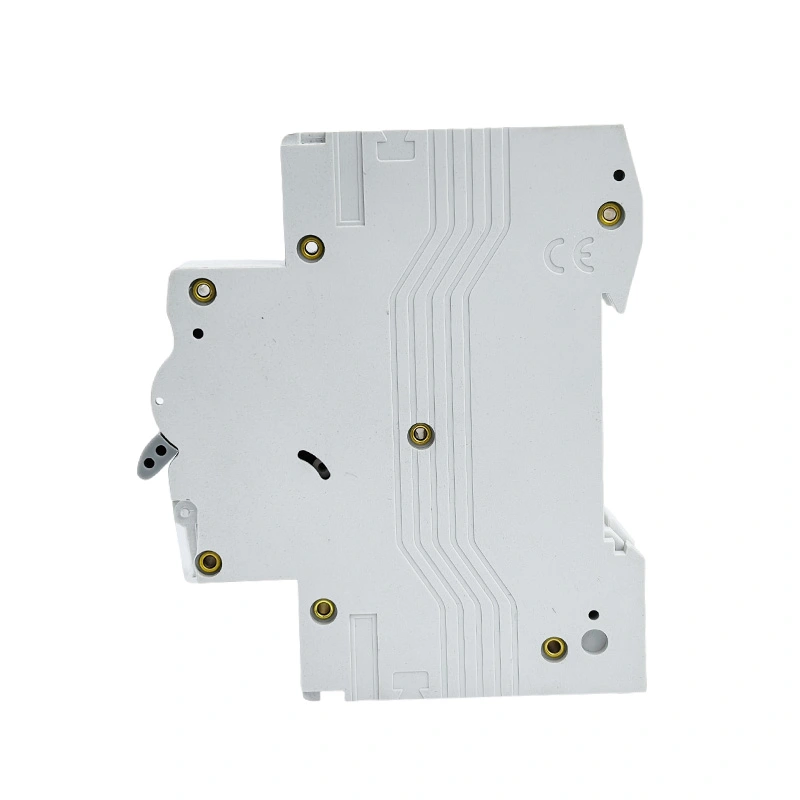

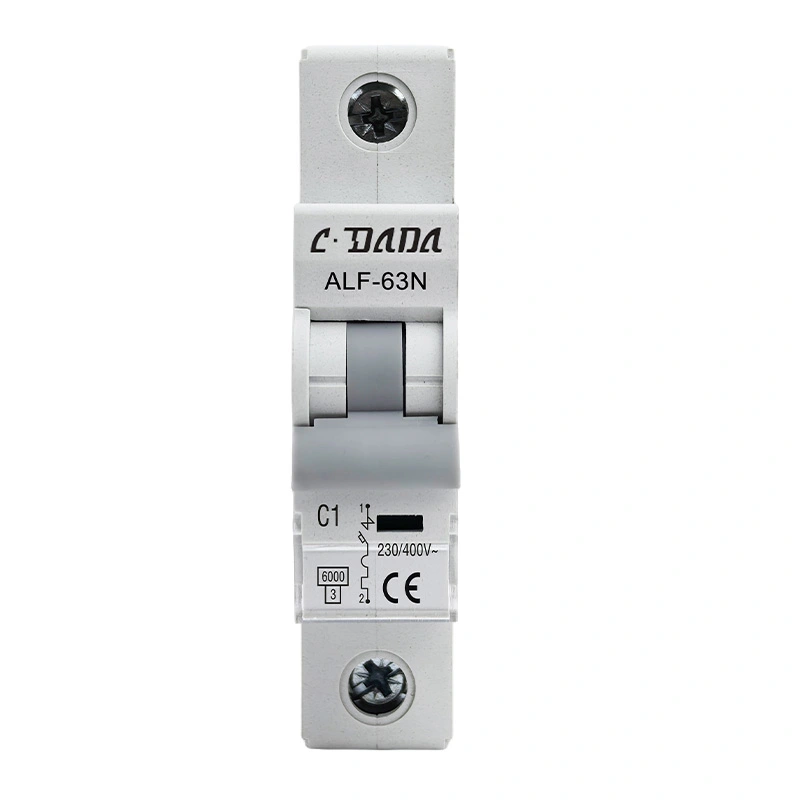

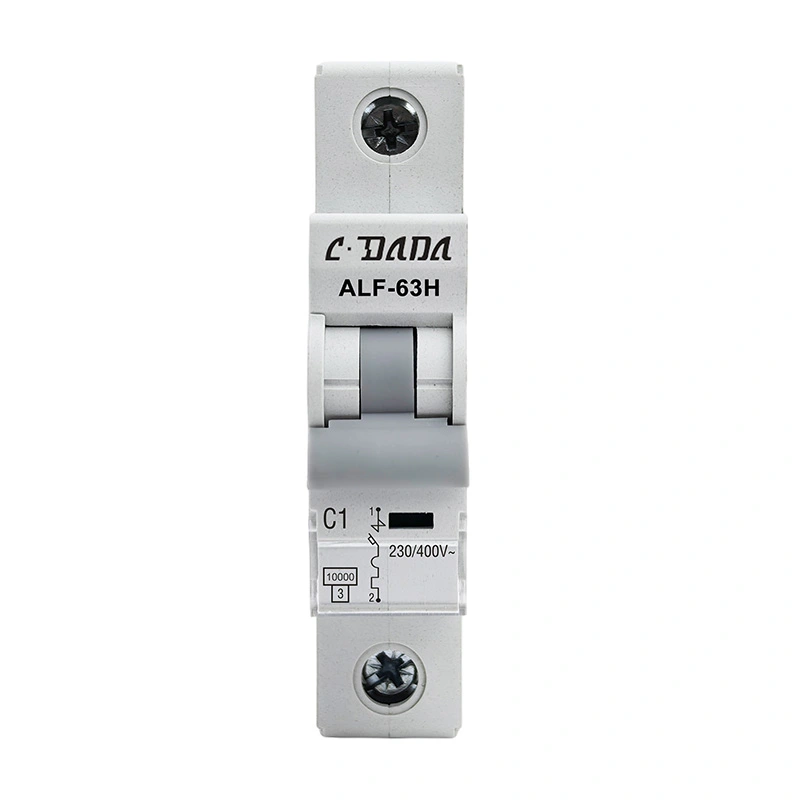

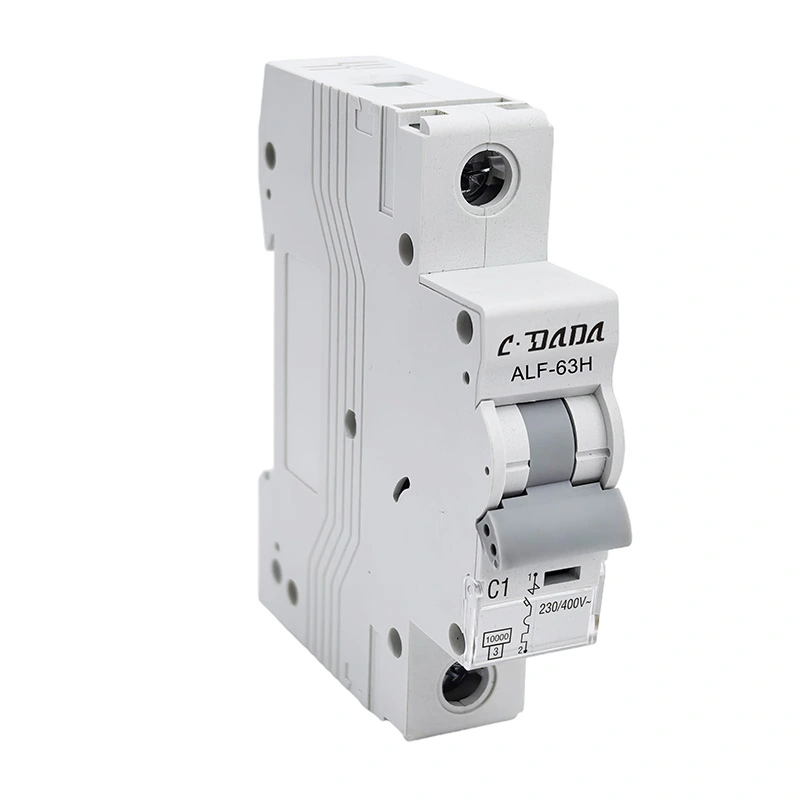

6KA 10kA Miniatur Circuit breaker

ALF-63N / H runtuyan tinggi megatkeun 6KA 10kA Miniature Circuit breaker (MCB), conforms kana standar IEC60898, MCB boga ciri kinerja dipercaya, fungsi pelindung tepat, waktos release pondok, sarta kapasitas putus tinggi, volume leutik ogé. Hal ieu loba dipaké di na overload of contactors, switchgear, sarta aparat listrik.

Kontak CDADA tur pilih kami salaku produsén anjeun, urang tiasa nawiskeun jasa OEM / ODM.

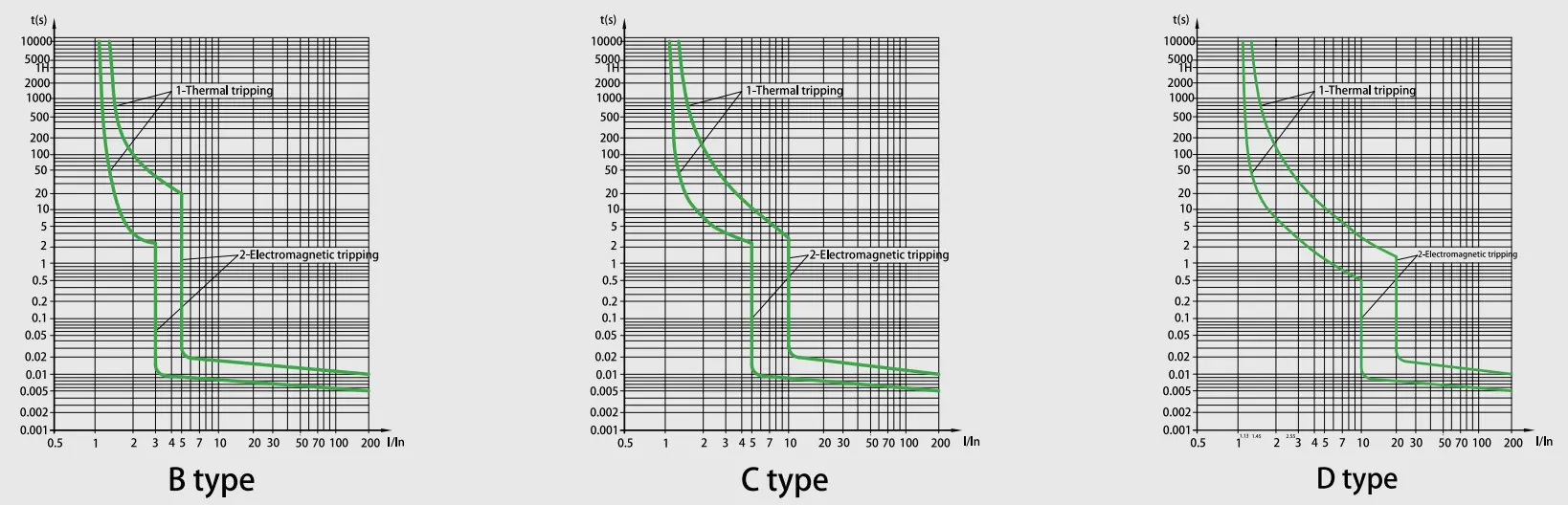

Kurva Ciri

Spésifikasi Téknis

ALF-63N / H Series 6KA 10kA Miniatur Circuit breaker
Standar	EN/IEC60898-1
Kapasitas pegatna (kA)	6,10
Panyalindungan	Ngalawan overload jeung sirkuit pondok
Dipeunteun ayeuna (A) Dina	1,2,3,4,6,10,13,16,20,25,32,40,50,63
tegangan dipeunteun (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Impuls dipeunteun tahan tegangan Uimp(kV)	4
Tegangan insulasi dipeunteun Ui(V)	500
Énergi ngawatesan cass	3
Suhu ambient (℃)	-25 ~ + 40, Max.95% kalembaban
wates operasi termal	1.13xln Taya tripping dina sajam
	1.45xDina Tripping dina sajam
Operasi magnét	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Jumlah kutub	1P,1P+N,2P,3P,3P+N jeung 4P
Jenis lalampahan	Kaluaran termal / magnét
Kapasitas terminal	16mm² fléksibel atanapi 25mm² kaku nepi ka rating 25A
	25mm²fléksibel atanapi 35mm²kaku tina 32A ka 63A ratings
Gelar panyalindungan	IP20
Pamasangan	Dipasang dina rel DIN 35mm
Lebar	17.8mm per kutub

Circuit breaker ciri release

NO.	Dipeunteun ayeuna kaluaran (A)	kaayaan awal	Uji ayeuna	Waktu nu ditangtukeun	Hasilna kudu diala	Ucapan
1	1-63	kaayaan tiis	1.13 Dina	t≤1h	Non-lalampahan
2	1-63	kana tés saméméhna	1,45 ln	t<1h	lalampahan	Nyetel ayeuna nepi ka nilai dieusian steadily dina 5s
3	Dina≤32	kaayaan tiis	2,55 di	1s	lalampahan
	Dina>32
4	1-63	kaayaan tiis	3 Dina	t≤0.1s	Non-lalampahan	Tipe B
			5Di	t<0.1s	lalampahan	Tipe B
			5 Dina 10ln	t≤0.1s	Non-lalampahan	Tipe C
			10 Dina	t<0.1s	lalampahan	Tipe C
			20 ln	t≤0.1s	Non-lalampahan	tipe D
				t<0.1s	lalampahan	tipe D

Daya tahan (Operasi)

Kategori	Siklus Operasi	Frékuénsi operasi	Dipeunteun ayeuna
Daya tahan listrik	4000	240/jam	1-32
		120 / jam	40-63
Ketahanan mékanis	10000	240/jam	1-63

Fitur

★ Ultra-High Short-Circuit megatkeun Kamampuh

Téknologi kontrol busur canggih ngahontal kapasitas gangguan anu langkung luhur dibandingkeun standar industri, mastikeun panyalindungan dipercaya pikeun sistem listrik kelas industri dina kaayaan lepat ekstrim.

★ Dual-Mode Connection Interface

Desain terminal hibrid terpadu ngadukung docking busbar anu kaku sareng clamping kabel anu fleksibel, ngamungkinkeun adaptasi alat gratis pikeun skenario pamasangan anu béda-béda bari ngirangan waktos kabel ku 40%.

★ Mékanisme Énergi-Panyimpenan pikeun Umur Panjang

Sistem operasi anu dibantuan ku cinyusu sareng 10,000 siklus mékanis anu tahan, nampilkeun téknologi kompensasi ngagem

★ Maju komposit dipager

kalawan sipat-tahan Kinérja, tahan panas, sarta impuls-buktina kamar arc-quenching terpadu pikeun acara sesar ngandung.

★ Dinamis Ayeuna-ngawatesan Topology

Suprési énergi let-liwat anu cerdas ngirangan arus sesar puncak ku 65-80%, ngamungkinkeun optimasi spésifikasi alat hilir kalayan poténsi pangurangan biaya sistem 30% sadayana.

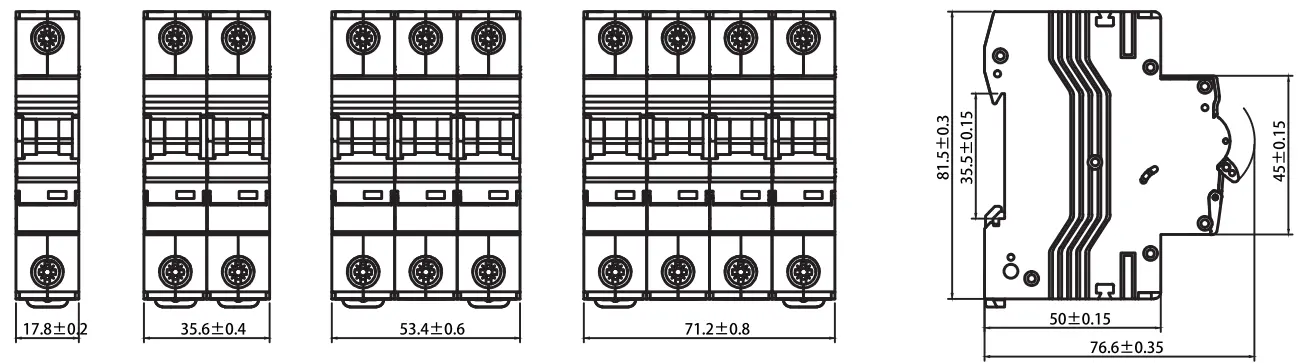

Diménsi outline

Skenario Aplikasi

★ padumukan: Unit konsumen na papan distribusi pikeun kaamanan imah.

★ Industrial: Protection of contactors, switchgear, sarta aparat listrik beurat.

★ Komérsial: Gedong kantor jeung mall balanja merlukeun reliabiliti tinggi-megatkeun.

Kontrol Kualitas & Uji Standar

★ Unggal CDADA MCB ngalaman uji ketat pikeun mastikeun patuh kana IEC60898-1:

★ Thermal Tripping Test: Diverifikasi dina 1.13In (non-lalampahan) jeung 1.45In (lalampahan dina 1 jam).

★ Tés Tripping Magnét: Uji pelepasan anu tepat pikeun ciri B, C, sareng D.

★ Daya tahan listrik: Diuji pikeun 4.000 siklus operasi.

★ Ketahanan mékanis: Diverifikasi pikeun 10.000 siklus.

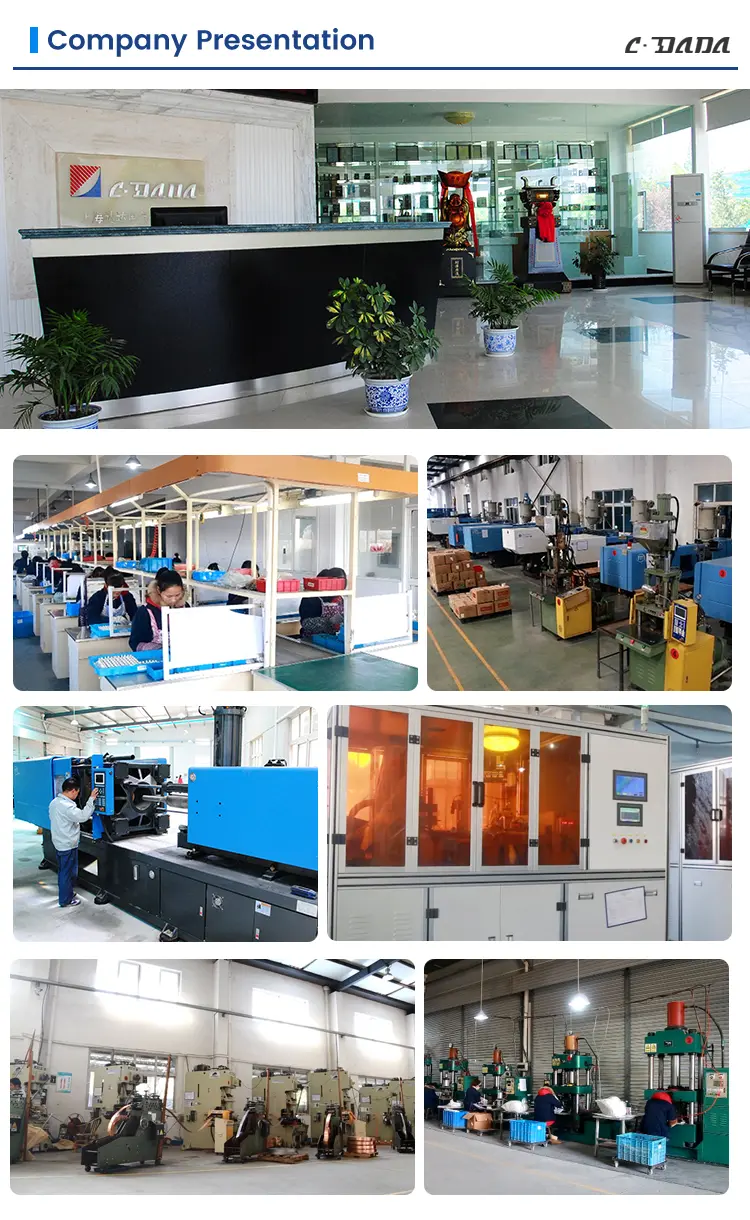

Pabrik Kakuatan & Rojongan

Shanghai DADA Electric Co., Ltd. nyaéta produsén ngarah kalawan garis produksi canggih tur tim rékayasa profésional. Urang nyadiakeun:

★ jasa OEM / ODM ngaropéa pikeun merek global.

★ Alat-alat nguji kaayaan-of-nu-seni pikeun mastikeun pangiriman enol-cacat.

★ Rojongan Logistik Global: bungkusan dioptimalkeun pikeun angkutan laut jeung hawa pikeun mastikeun produk anjog dina kaayaan sampurna.
