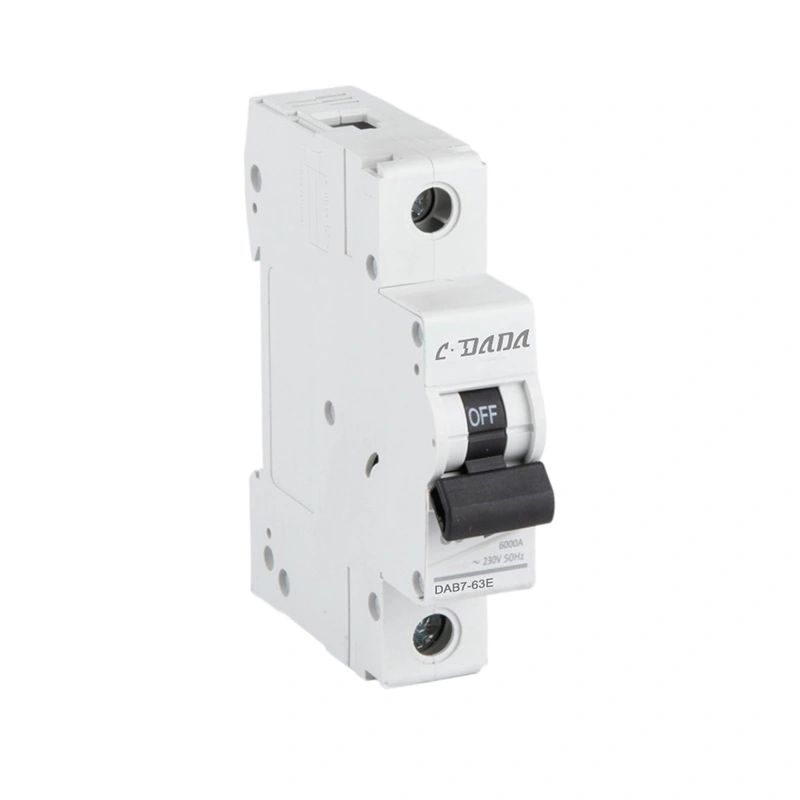

1P 6kA AC Miniatur Circuit breaker
Model:CDADA Series AC MCB
Ngarasa Luncat ngahubungan CDADA, sarta meunang 1P 6kA AC Miniature Circuit Breaker kami kalawan harga langsung pabrik, nawarkeun overload dipercaya jeung panyalindungan pondok-circuit kalawan desain DIN-rail kompak. Produk ieu gaduh tripping termal-magnétik anu tepat sareng indikasi status anu jelas, gampang dipasang sareng dijaga. Ieu delivers kinerja stabil pikeun sirkuit komérsial padumukan jeung lampu, mastikeun catu daya aman jeung hirup layanan panjang.

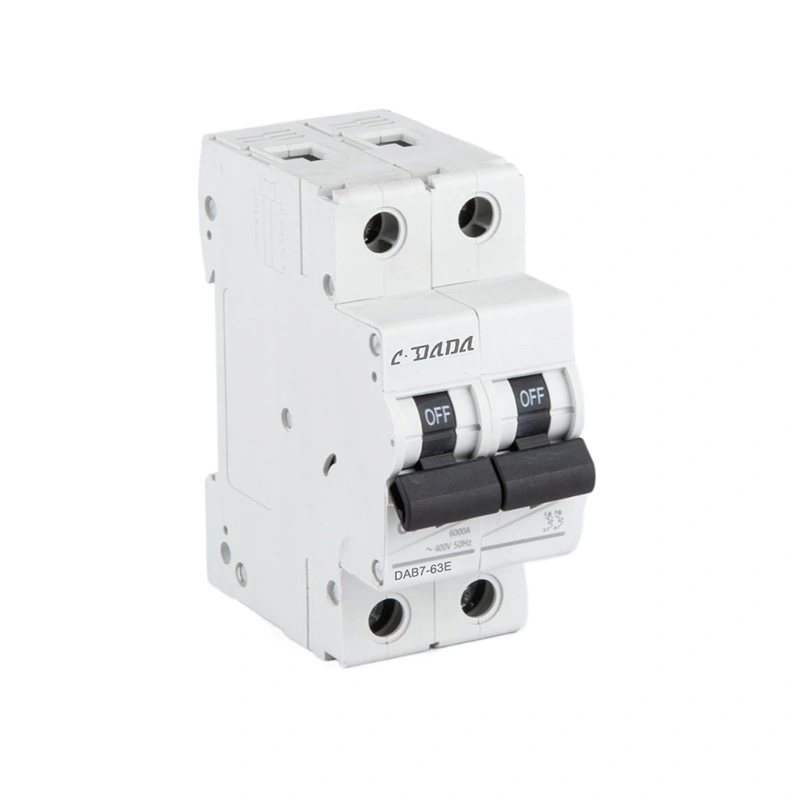

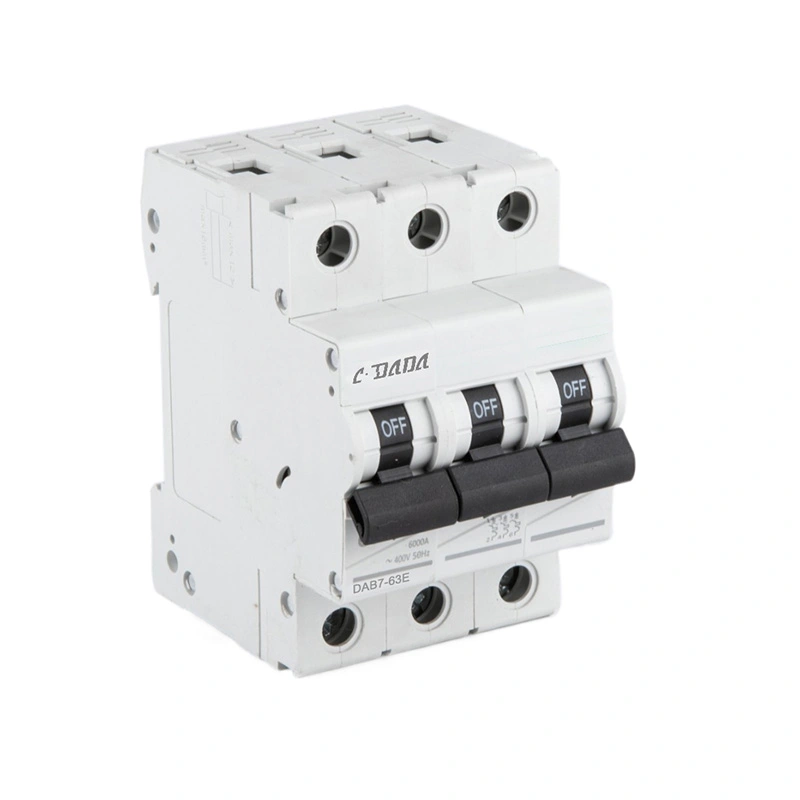

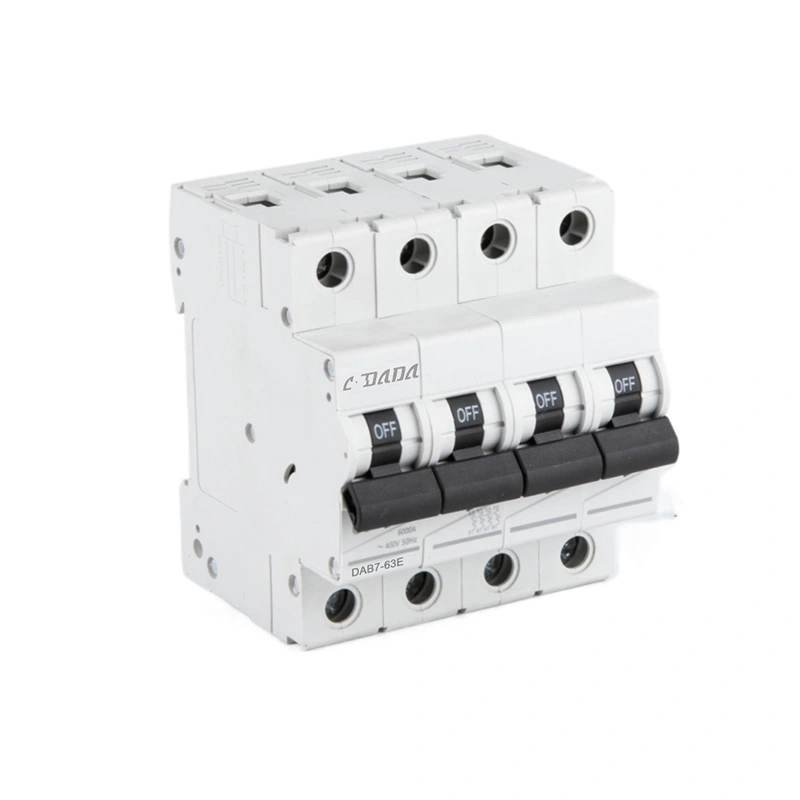

CDADA 1P 6kA AC Miniature Circuit Breaker mangrupikeun pemutus sirkuit miniatur kutub tunggal kualitas luhur anu dirancang pikeun sistem tegangan rendah AC. Eta nyadiakeun panyalindungan dipercaya ngalawan overloads sarta sirkuit pondok, éféktif safeguarding sirkuit listrik jeung alat disambungkeun. Dijieun pikeun standar internasional anu ketat, AC MCB ieu idéal pikeun distributor, OEM sareng kontraktor listrik anu milari solusi panyalindungan anu awét sareng murah.
Fitur & Kaunggulan produk
★ Desain Compact: Struktur spasi-nyimpen cocog pikeun papan distribution baku
★ Kapasitas Pegatna Tinggi: 6kA kamampuhan interupsi pondok-circuit pikeun kaamanan ditingkatkeun
★ Precision Tripping: Unit perjalanan termal-magnétik ensures overload akurat & panyalindungan pondok-circuit
★ Indikasi Status Hapus: Ditingali ON / OFF jandela pikeun verifikasi status circuit gancang
★ Wiring Aman: terminal kualitas luhur kalawan sambungan stabil, ngurangan résistansi kontak
★ Konstruksi awét: perumahan seuneu-retardant kalawan lalawanan suhu luhur
★ Gampang Instalasi: Standar 35mm DIN-rail Gunung pikeun assembly gancang
★ Quality dipercaya: 100% inspeksi pinuh saméméh kiriman, kinerja konsisten
Aplikasi
★ CDADA 1P 6kA AC Miniature Circuit Breaker loba dipaké dina:
★ wangunan padumukan, apartemen jeung villas
★ wangunan kantor, mall balanja jeung fasilitas komérsial
★ Bengkel industri ringan sareng pabrik manufaktur
★ puseur balanja, hotél sarta réstoran
★ fasilitas umum jeung proyék infrastruktur
★ sirkuit cahaya jeung panyalindungan parabot kakuatan leutik
Parameter Téknis
|
Barang |
Spésifikasi |
|
Modél |
CDADA Series AC MCB |
|
Standar |
IEC60898 |
|
Tipe |
AC MCB (Miniatur Circuit Breaker) |
|
Kutub |
1P, 2P, 3P, 4P |
|
Megatkeun Kamampuh |
6kA |
|
Dipeunteun Ayeuna |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Kurva Tripping |
B, C, D (opsional) |
|
Tegangan dipeunteun |
AC 230V, 400V |
|
Tegangan insulasi |
600V |
|
Tegangan impuls |
6kV |
|
Gelar panyalindungan |
IP20 |
|
Pamasangan |
35mm DIN Rail |
|
Suhu Operasi |
-5 ℃ ~ +40 ℃ |
|
Kahirupan mékanis |
≥20.000 operasi |
|
Kahirupan Listrik |
≥4,000 operasi (dina dipeunteun ayeuna) |
|
Standar minuhan |
IEC60898-1, IEC60898-2 |
Outline Dimensi
★ Lebar: 17.8mm per kutub (ukuran kutub tunggal baku)
★ Jangkungna: Kira-kira 85-92mm (variasina dumasar kana rating ayeuna)
★ Jerona: kira-kira 68-72mm
★ Kamampuh Wiring: 1.5-16mm² kabel tambaga fléksibel atawa kaku
★ Kasaluyuan Standar: Cocog jeung sakabeh sistem rel 35mm DIN (TS35 / 7.5, TS35 / 15)
IEC 60898-1

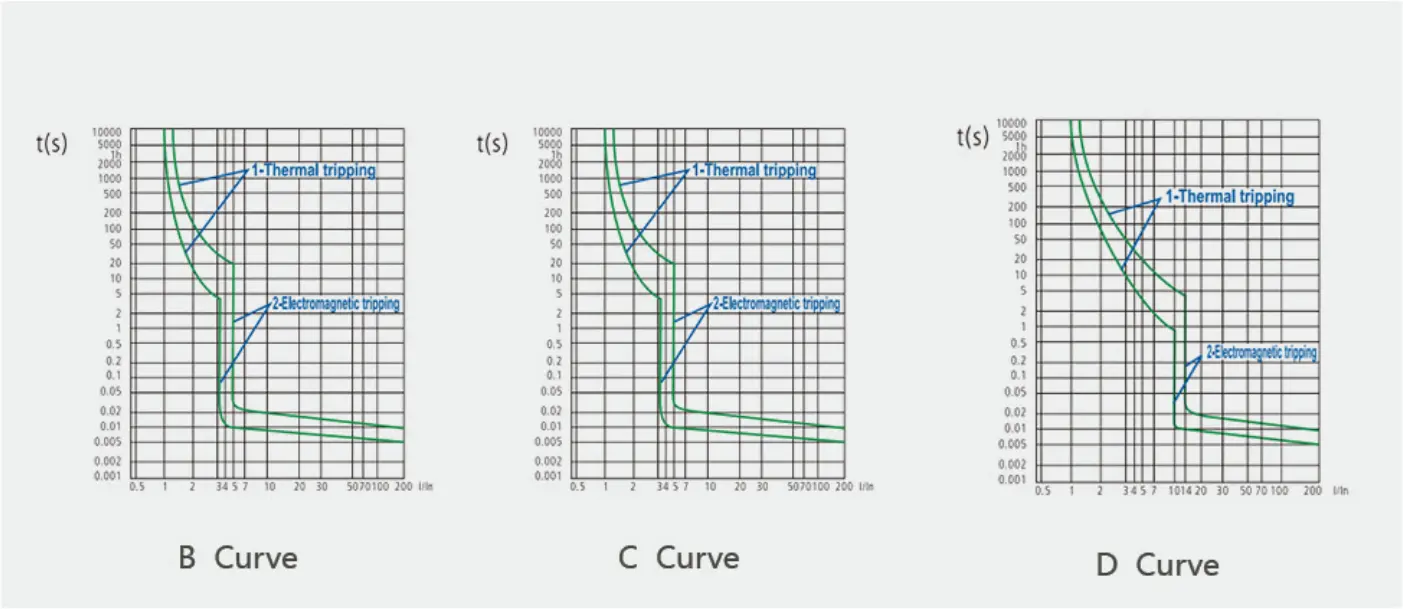

Kaluaran magnét
Lamun sirkuit pondok lumangsung, tripping sakedapan kahontal ku magnet kalawan inti beusi. Numutkeun standar 1EC60898, produk ieu tiasa dibagi kana tilu jinis: B, C, sareng D.
|
|
Uji ayeuna |
Waktos tripping |
Aplikasi |
|
B kurva |
3ln 5ln |
0.1 |
Tipe B ngan lumaku pikeun beban aktip: -Pamanas listrik-Pamanas cai-Tungku listrik |
|
C Kurva |
5Di 10 ln |
0.1 |
Tipe C cocog pikeun beban biasa: -Lampu -Power stop kontak -Motor kakuatan leutik |
|
D Kurva |
10 ln 20 Dina |
0,1 |
Kontrol sareng ngajagi sirkuit kalayan arus surge sakedapan (motor badag) |
Pelepasan Termal
● Sakali overload lumangsung dina sirkuit, anu strip bimetallic tina breaker circuit bakal ngabengkokkeun alatan panas, ngabalukarkeun kontak pikeun megatkeun sambungan sarta hasilna tripping termal;
●The standar IEC ngahartikeun rentang waktu tripping pikeun arus overload béda;
●The suhu lingkungan test rujukan nyaéta 30 °C.
|
Uji ayeuna |
Waktos tripping |
|
1.13ln |
t z 1h (dina ≦ 63A) |
|
1,45 ln |
t<1h(Dina ≦ 63A) |
|
2,55 ln |
1s<1h<60s(Dina≤32A)1s |

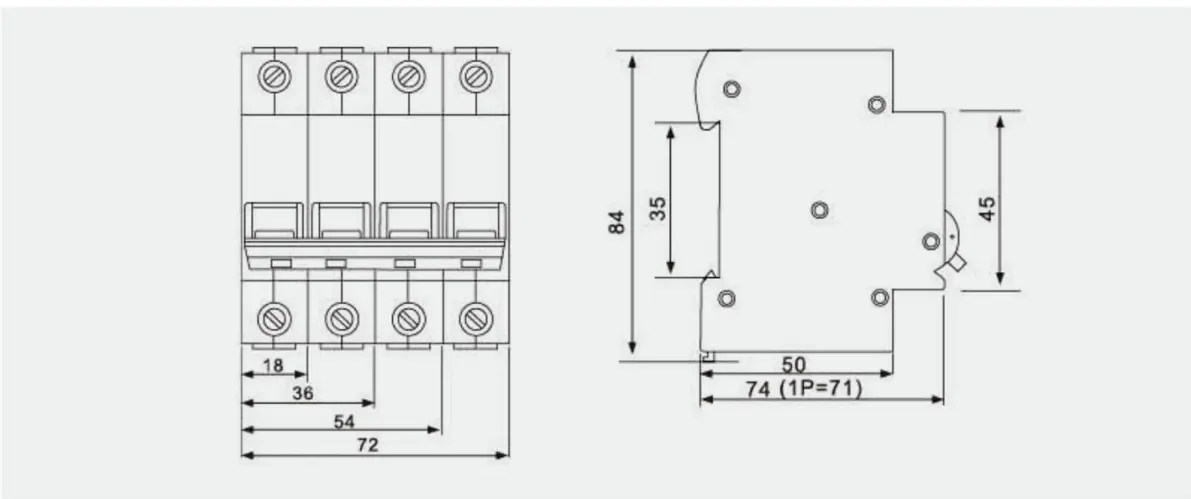

●Diménsi produk sareng pamasangan (MM)
Produkna dipasang dina rel pituduh kalayan kapasitas sambungan maksimal 25mm2.
Kontrol kualitas
★ ISO9001 Certified Manufaktur: Sistim manajemen kualitas ketat sapanjang produksi
★ Tés Komprehensif: 100% inspeksi kaasup ciri tripping, naékna suhu sarta tés tegangan
★ Produksi In-House: 90% komponén konci dijieun internal pikeun konsistensi kualitas
★ Tés Lingkungan: Operasi suhu luhur / low, verifikasi résistansi kalembaban
★ Reliability Assurance: nguji durability jangka panjang pikeun hirup layanan nambahan
Bungkusan & Pangiriman
★ Bungkusan Ékspor Standar: karton Corrugated kalayan panyalindungan
★ Labeling Hapus: Jumlah modél, rating ayeuna, count kutub, kuantitas jeung informasi sertifikasi
★ bungkusan pelindung: kotak grup pikeun 12 Unit pikeun nyegah karuksakan salila transit
★ Pilihan pengiriman barang: Cocog jeung angkutan laut, hawa jeung darat; sadia pikeun kiriman bulk
★ bungkusan custom: pilihan bungkusan OEM sadia pikeun mitra brand
Kasus Kasuksesan Pelanggan
★ CDADA 1P 6kA AC Miniature Circuit Breaker geus ngadegkeun gawé babarengan jangka panjang jeung klien sakuliah dunya:
★ Proyék padumukan: Disadiakeun ka pamekar perumahan di Asia Tenggara, Wétan Tengah sareng Amérika Kidul
★ Pamasangan komérsial: Mitra jeung kontraktor listrik di Éropa, Afrika jeung Asia pikeun proyék wangunan komérsial
★ OEM Partnerships: Kolaborasi jeung merek listrik global pikeun labél swasta jeung solusi ngaropéa
★ Aplikasi Industri: Disadiakeun ka fasilitas manufaktur pikeun mesin jeung alat panyalindungan
★ Jaringan Distributor: Gawe sareng distributor régional di langkung ti 30 nagara pikeun nyumponan pasar lokal
