Pituduh Praktis pikeun Mould Case Circuit Breakers

2026-08-25 0 Ninggalkeun kuring pesen

Naon ari MCCB?

Hiji MCCB -circuit breaker kasus dijieun- mangrupikeun alat pelindung tegangan-rendah anu otomatis megatkeun sirkuit nalika ngadeteksi kaayaan overload atanapi sirkuit pondok. Beda sareng sekering, éta tiasa direset sareng dianggo deui saatos perjalanan. Di jero wadah anu dicetak, mékanisme perjalanan termal-magnétik nahan dua padamelan: unsur termal ngaréspon kana kaleuleuwihan anu tetep, sedengkeun unsur magnét langsung ngaréspon kana gangguan sirkuit pondok. Hasilna nyaéta panyalindungan anu cocog sareng cara beban listrik nyata.

Lamun milih hiji MCCB: feeder asup utama, panels distribution tilu-fase, sirkuit motor badag, atawa titik mana wae nu prospektif pondok-circuit ayeuna ngaleuwihan naon hiji MCB bisa ngaganggu.

Nalika hiji MCB cukup: final sub-circuits kalawan beban modest sarta tingkat sesar low - papan padumukan, cahaya jeung sirkuit stop kontak.

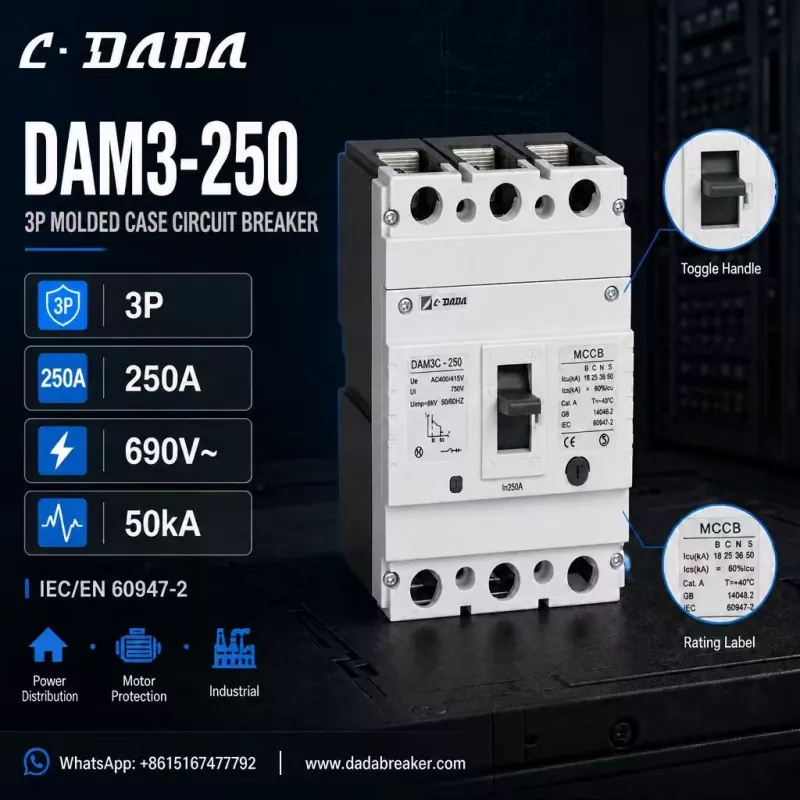

250A three-pole MCCB

Kumaha carana milih MCCB katuhu

Dipeunteun ayeuna (Dina)

1. - cocog beban kontinyu, sarta ngidinan headroom pikeun ngamimitian arus motor.

Kapasitas pegatna (Icu / ICs)

2. - kudu leuwih luhur ti prospektif pondok-circuit ayeuna di titik instalasi. Nu leuwih luhur tingkat sesar, nu leuwih luhur Icu nu peryogi.

Kutub

3. - 3P pikeun sistem tilu-fase, 4P mana nétral ogé perlu disconnection.

ratings tegangan

4. - pariksa dipeunteun tegangan operasional (Ue), tegangan insulasi (Ui) jeung tahan dorongan (Uimp) ngalawan sistem.

Standar sareng sertifikasi

5. - IEC / EN 60947-2 patuh sareng nyirian CE mangrupikeun garis dasar pikeun proyék internasional.

Aplikasi

6. - panyalindungan motor, distribusi kakuatan sarta pamasangan industri bisa merlukeun ratings pigura béda jeung ciri perjalanan.

Kumaha MCCB 250A anu dispésikeun saé sapertos kieu:

Pikeun ngadamel beton ieu, pertimbangkeun DAM3-250 ti C·DADA Electric — MCCB tilu kutub 250A anu ngagambarkeun naon anu kedah dipilarian dina alat kelas ieu:

Konfigurasi 3P

● kalawan 250A dipeunteun ayeuna (Dina), cocog pikeun papan distribution tilu-fase

ratings tegangan:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Kapasitas megatkeun nepi ka 50kA

● — Icu tina 18 / 25 / 36 / 50 kA sakuliah varian B / C / N / S, jadi installers bisa cocog tingkat sesar dina titik béda tina jaringan.

IEC / EN 60947-2 jeung GB 14048.2 minuhan

● CE ditandaan, kalawan jelas ON / OFF toggle cecekelan pikeun status operasi katempo

● Diwangun pikeun distribusi kakuatan, panyalindungan motor jeung aplikasi industri

Logika tukangeun spésifikasi ieu: a 250A, 3-kutub pigura jeung 50kA kelas megatkeun kapasitas nyertakeun mayoritas panel pembina jeung kabutuhan kontraktor - ti papan distribusi utama pikeun sirkuit feeder motor - bari sababaraha varian Icu ngidinan Anjeun ukuran katuhu ongkos ngalawan tingkat sesar sabenerna.

Rekomendasi pamilihan

● Pikeun sirkuit ahir nepi ka ~ 125A kalawan tingkat sesar low, MCB mangrupa pilihan ekonomis.

● Pikeun sebaran utama, panyalindungan motor jeung switchgear industri, milih hiji MCCB kalawan kapasitas megatkeun nu ngaleuwihan calon instalasi urang pondok-circuit ayeuna.

● Lamun di mamang, ukuran hiji kelas up on megatkeun kapasitas: bédana ongkos leutik, bari margin panyalindungan bisa jadi bédana antara sesar minor sarta outage utama.

Patarosan anu sering ditaroskeun

Q: Naon ari MCCB?

A: Acircuit breaker kasus dijieunmangrupakeun alat pelindung tegangan low resettable nu disconnects circuit on overload atawa pondok-circuit, dirancang pikeun arus leuwih luhur sarta tingkat sesar ti circuit breaker miniatur.

Q: Naon hartosna Icu dina MCCB?

A: Icu teh pamungkas kapasitas megatkeun circuit pondok - arus sesar maksimum breaker bisa ngaganggu. ICs nyaéta kapasitas pegatna jasa, tingkat anu tiasa ngaganggu sababaraha kali sareng tetep operasional.

Q: Kumaha kuring milih kapasitas pegatna pikeun MCCB kuring?

A: Pilih hiji rating Icu leuwih luhur ti prospektif arus circuit pondok dina titik instalasi. Papan distribusi kalayan kapasitas trafo tinggi atanapi feeder industri panjang biasana peryogi alat kelas 36-50kA.

Q: Naon DAM3-250 MCCB?

A: The DAM3-250 mangrupakeun 250A tilu-kutub dijieun hal circuit breaker ti C·DADA Electric, dipeunteun nepi ka 690V kalawan megatkeun kapasitas nepi ka 50kA, pikeun distribusi kakuatan, panyalindungan motor jeung aplikasi industri.
