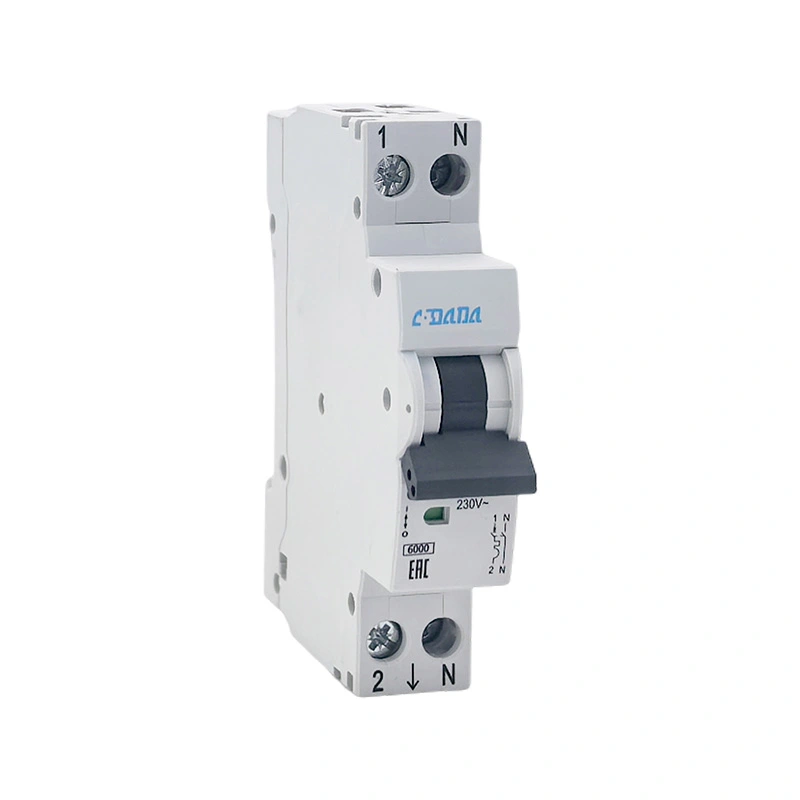

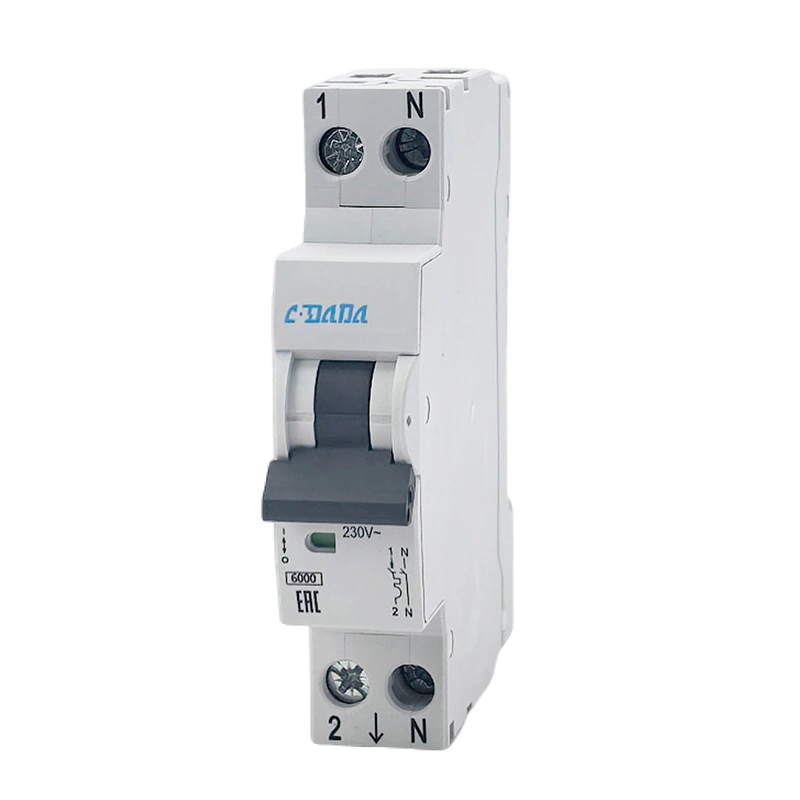

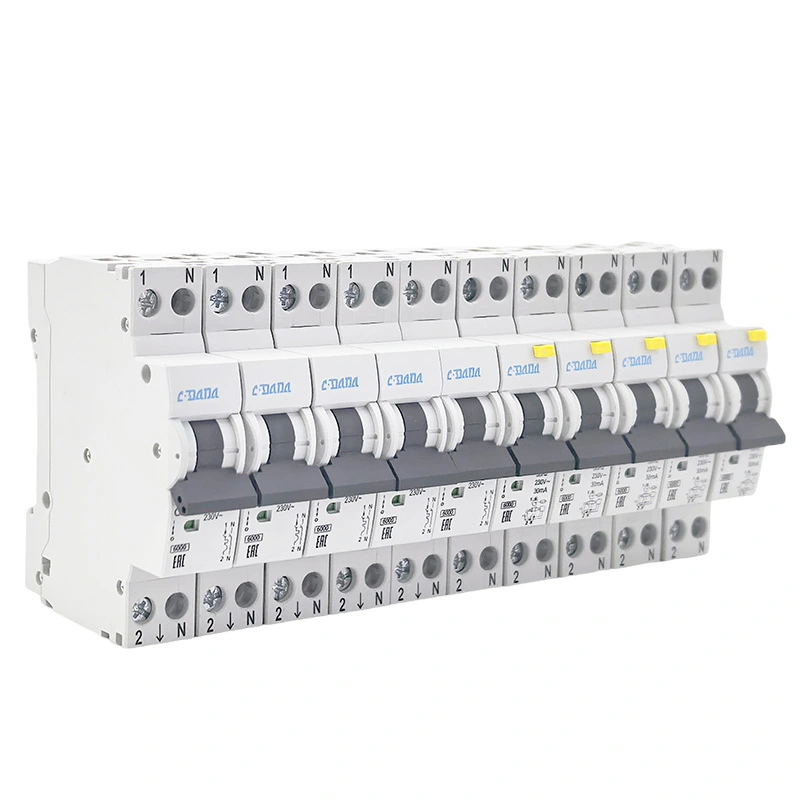

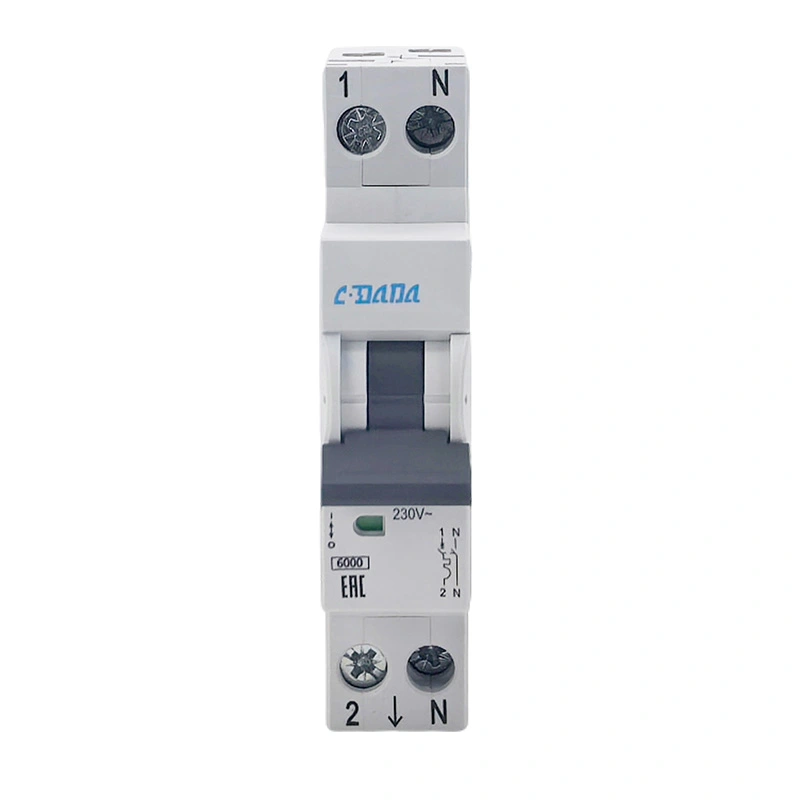

Miniatur Circuit breaker DPN 6KA
Model:DAB7N
CDADA Miniatur Circuit Breaker DPN 6KA sampurna pikeun ngayakeun bulk, kualitas luhur 1P + N circuit breaker patuh jeung IEC60898-1 pikeun rumah tangga aman tur panyalindungan sirkuit komérsial. It uses dual design break-point jeung stabil tripping termal-magnét, gampang dipasang dina rel DIN sarta basajan pikeun ngajaga. Éta ngagabungkeun struktur anu dipercaya sareng umur jasa anu panjang, mastikeun catu daya anu aman pikeun sagala rupa sistem kakuatan tegangan rendah.
CDADA DAB7N Miniatur Circuit Breaker DPN 6KA mangrupakeun profésional 1P + N dual-break miniatur circuit breaker mandiri dikembangkeun ku Shanghai DADA Electric, produsén dipercaya jeung 40+ taun pangalaman. Kalawan 6kA kapasitas pegatna tinggi, operasi sinkron, sarta N-kutub "nyieun heula, megatkeun engké" desain, éta éféktif ngaronjatkeun arc extinguishing kinerja sarta ngajaga sirkuit jeung alat aman. Loba dipaké dina kotak distribution, hiasan imah, kakuatan komérsial, sarta sirkuit cahaya, éta pilihan kahiji pikeun pembeli global, distributor jeung konsumén OEM.

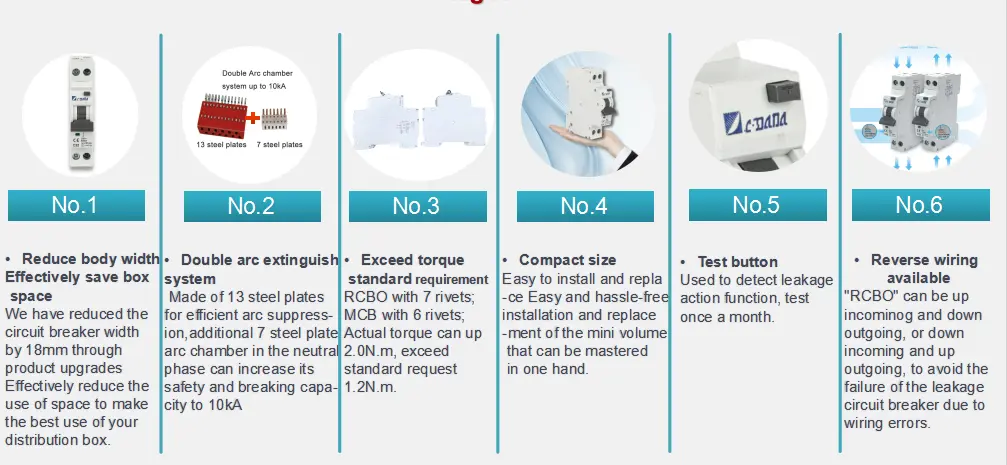

Naon Kaunggulan tina MCB DPN 6KA?
★ 1P + N struktur DPN, titik putus ganda, aman tur leuwih dipercaya
★ N kutub ngajadikeun munggaran tur ngarecah engké, ngaronjatkeun kapasitas arc megatkeun
★ 6kA kapasitas pegatna nyata, panyalindungan pondok-circuit kuat
★ kompak 17.8mm rubak, ngaheéat spasi kabinét
★ B / C tripping kurva sadia pikeun beban béda
★ kelas panyalindungan IP20, aman noél
★ Wide rentang kabel: 1–25mm² kabel fléksibel
★ DIN rail ningkatna, instalasi saum sareng stabil
★ Résistansi suhu luhur sareng rendah: -25 ℃ ~ + 50 ℃
★ hirup mékanis Long nepi ka 20.000 kali
Aplikasi
CDADA Miniature Circuit Breaker DPN 6KA loba dipaké dina:
★ wangunan padumukan, apartemen, villas, hiasan imah
★ Kantor, toko, hotél, sakola, rumah sakit
★ sirkuit cahaya, sockets kakuatan, parabot kakuatan leutik
★ Parabot rumah tangga: pamanas cai, AC, pamanas listrik
★ rekonstruksi sirkuit heubeul jeung Ngaronjatkeun kotak distribution
★ Sistem distribusi kakuatan tegangan low komérsial sarta sipil
Méja Parameter Téknis
| Barang | Spésifikasi |
| Modél | DAB7N-40 |
| Ngaran produk | MCB DPN 6KA |
| Standar | IEC60898-1 |
| Kutub | 1P+N (2P) |
| Megatkeun Kamampuh | 6kA |
| Dipeunteun Ayeuna | 6A,16A,20A,25A,32A,40A |
| Tegangan dipeunteun | AC 220/230/240V |
| Frékuénsi | 50/60Hz |
| Kurva Tripping | B / C |
| Tegangan insulasi | 500V |
| Tegangan impuls | 4kV |
| Gelar panyalindungan | IP20 |
| Kahirupan mékanis | 20.000 kali |
| Kahirupan Listrik | 6.000 kali |
| Torsi Terminal | 1,5N·m |
| Kapasitas Wiring | 1–25mm² |
| Suhu Operasi | -25 ℃ ~ + 50 ℃ |
| Diménsi | 82,5 × 73,2 × 17,8 mm |
Outline Dimensi
★ Panjangna: 82,5mm
★ Jangkungna: 73,2mm
★ Width: 17.8mm (standar 1-modul lebar)
★ ningkatna: 35mm DIN rail
★ Wiring: cocog pikeun 1–25mm² fléksibel / kabel kaku
★ ketebalan Busbar: 0.8-2mm
Item Tés Standar
★ 1.13Dina tés non-tripping (≥1 jam)
★ 1.45Dina uji tripping (<1 jam)
★ 2.55Dina test Peta overload
★ Tés tripping sakedapan magnét (3In/5In kanggo kurva B/C)
★ diéléktrik tahan test tegangan
★ test naékna Suhu
★ Uji kapasitas pegatna sirkuit pondok (6kA)
★ Mékanis & uji hirup listrik
★ Uji operasi suhu luhur & rendah

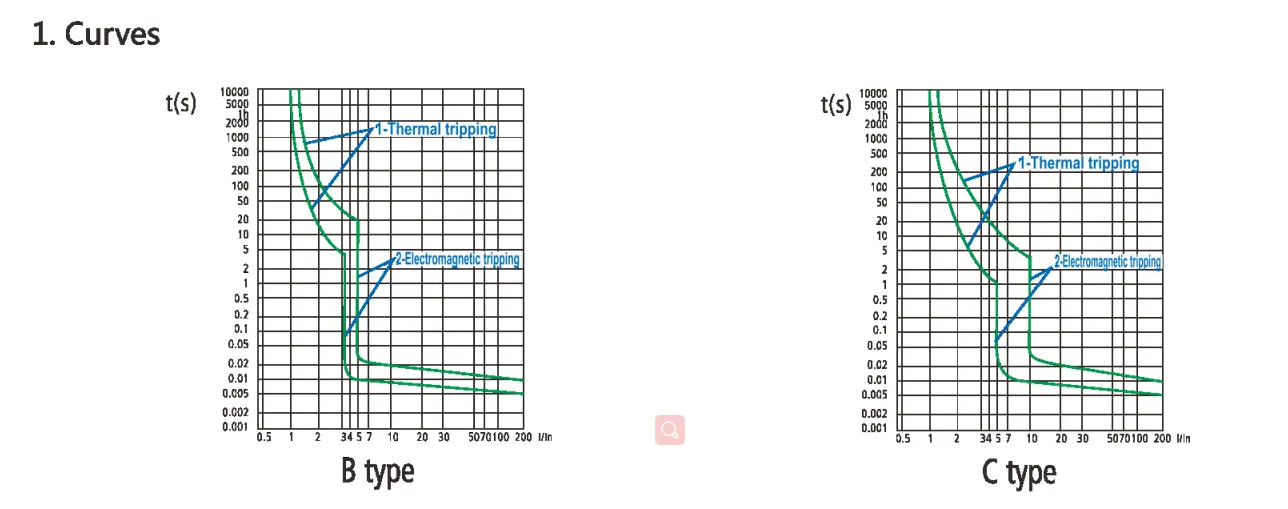

Tripping ciri kurva
IEC 60898-1
Kaluaran magnét
Nalika sirkuit pondok lumangsung, tripping sakedapan kahontal ku magnet kalawan inti beusi. Numutkeun standar IEC60898, produk ieu tiasa dibagi kana tilu jinis: B, C, sareng D.
|
|
Uji ayeuna | Waktos tripping | Aplikasi |
| B kurva | 3 ln5 ln |
0.1 |
Tipe B ngan lumaku pikeun beban aktip: -Pamanas listrik-Pamanas cai-Tungku listrik |
| C Kurva | 5 Dina 10ln |
0.1 |
Tipe C cocog pikeun beban biasa: -Lampu -Power stop kontak -Motor kakuatan leutik |
Pelepasan Termal
● Sakali overload lumangsung dina sirkuit, anu strip bimetallic tina breaker circuit bakal ngabengkokkeun alatan panas, ngabalukarkeun kontak pikeun megatkeun sambungan sarta hasilna tripping termal;
●The standar IEC ngahartikeun rentang waktu tripping pikeun arus overload béda;
●The suhu lingkungan test rujukan nyaéta 30 °C.
| Uji ayeuna | Waktos tripping |
| 1.13ln | t z 1h (dina ≦ 63A) |
| 1,45 ln | t<1h(Dina ≦ 63A) |
| 2,55 ln | 1s<1h<60s(Dina≤32A)1s |

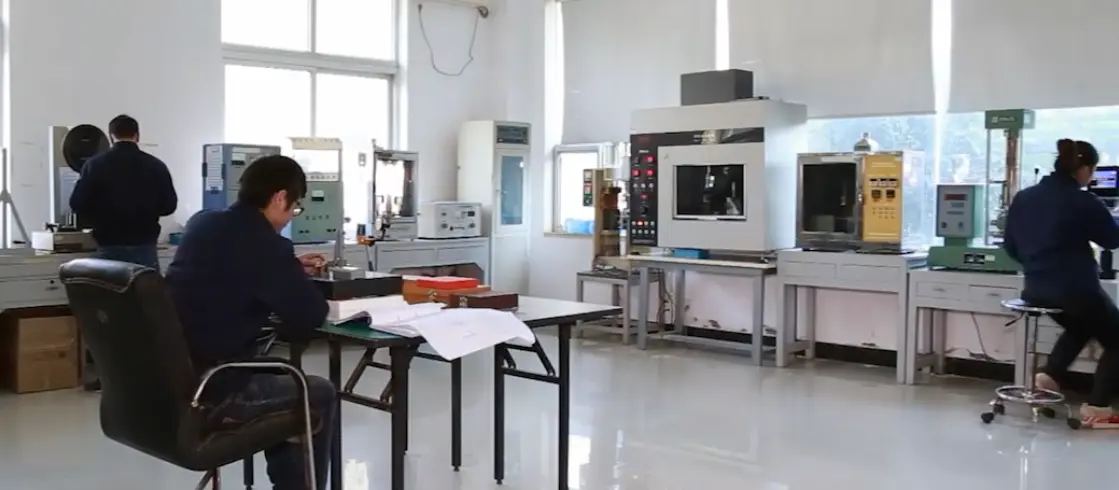

Prosés Kontrol Kualitas
1. Bahan baku inspeksi asup & verifikasi sertifikasi
2. Otomatis suntik molding & precision logam stamping
3. assembly produk Semi-réngsé & calibration
4. 100% test ciri tripping pinuh
5. Tahan tegangan & uji kinerja insulasi
6. Uji sepuh suhu luhur sareng rendah
7. Penampilan, dimensi & inspeksi logo
8. bungkusan Final & pamariksaan kiriman
Bungkusan & Pangiriman
★ karton ékspor Standar kalawan pinding shockproof
★ kotak Grup rangkep pikeun nyegah scratch
★ labél Hapus: model, ayeuna, kutub, kuantitas, sertifikasi
★ Cocog jeung laut, hawa jeung angkutan darat
★ Rojongan OEM bungkusan, logo custom jeung labél
Kasus Kasuksesan Pelanggan
CDADA MCB DPN 6KA parantos diékspor ka langkung ti 50 nagara sareng daérah:
★ suplai bulk jangka panjang pikeun distributor Éropa sarta Asia
★ proyék renovasi sirkuit rumah tangga di Wétan Tengah & Afrika
★ OEM gawé babarengan jeung well-dipikawanoh merek listrik internasional
★ Distribusi kakuatan ngarojong pikeun pamekar real estate
★ pesenan stabil ti kontraktor listrik sarta integrators sistem
Naha Pilih DADA Electric?
★ 40+ taun pangalaman profésional dina circuit breaker R & D jeung produksi
★ 90% komponén inti dihasilkeun di-imah, kontrol kualitas stabil
★ ISO9001 Certified, minuhan pinuh ku standar internasional
★ Sertifikasi lengkep: CE, CB, CCC, jsb.
★ kapasitas produksi badag, pangiriman gancang pikeun pesenan bulk
★ rojongan teknis profésional sarta layanan sanggeus-jualan
★ Nampa OEM & ODM kustomisasi pikeun minuhan tungtutan pasar
★ Sistim logistik global, pangiriman aman tur pas waktu
