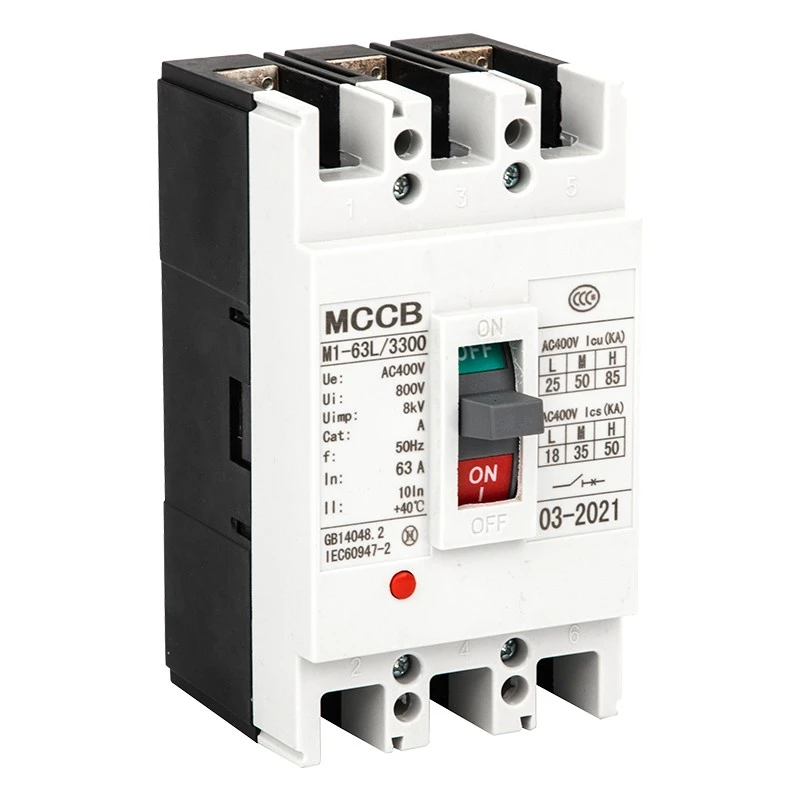

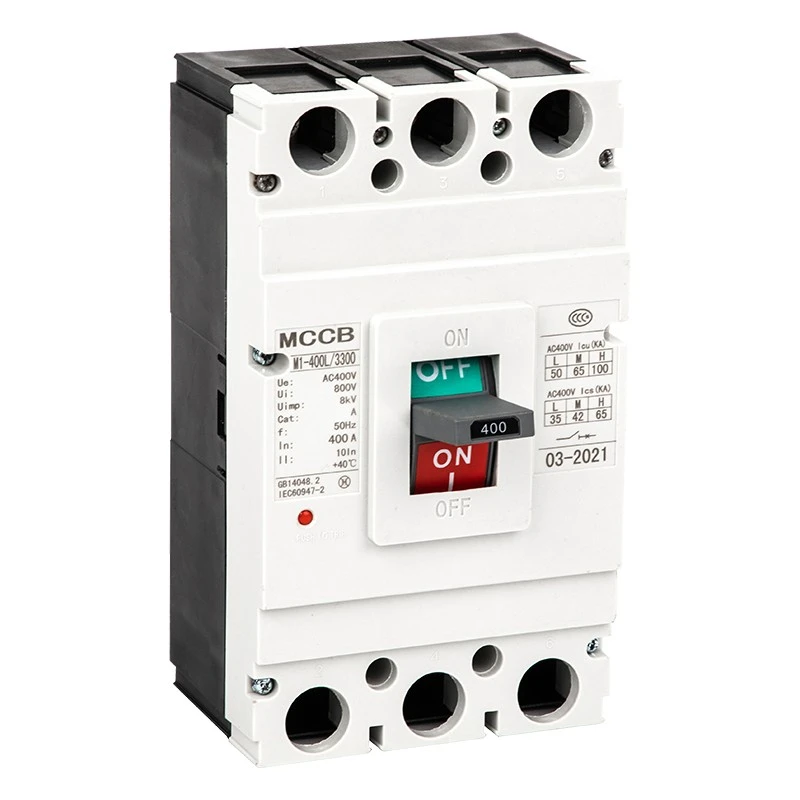

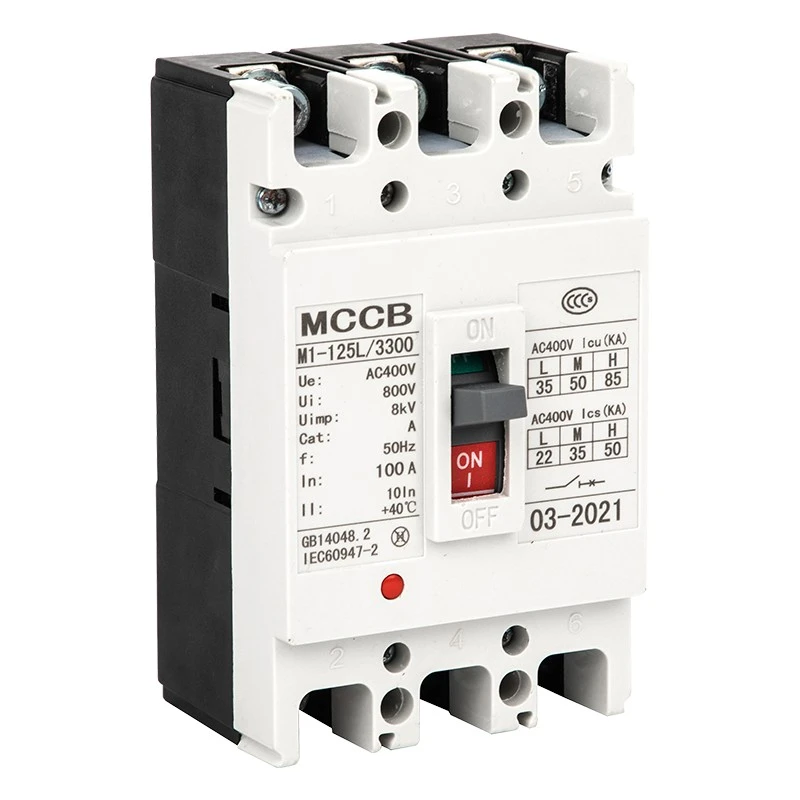

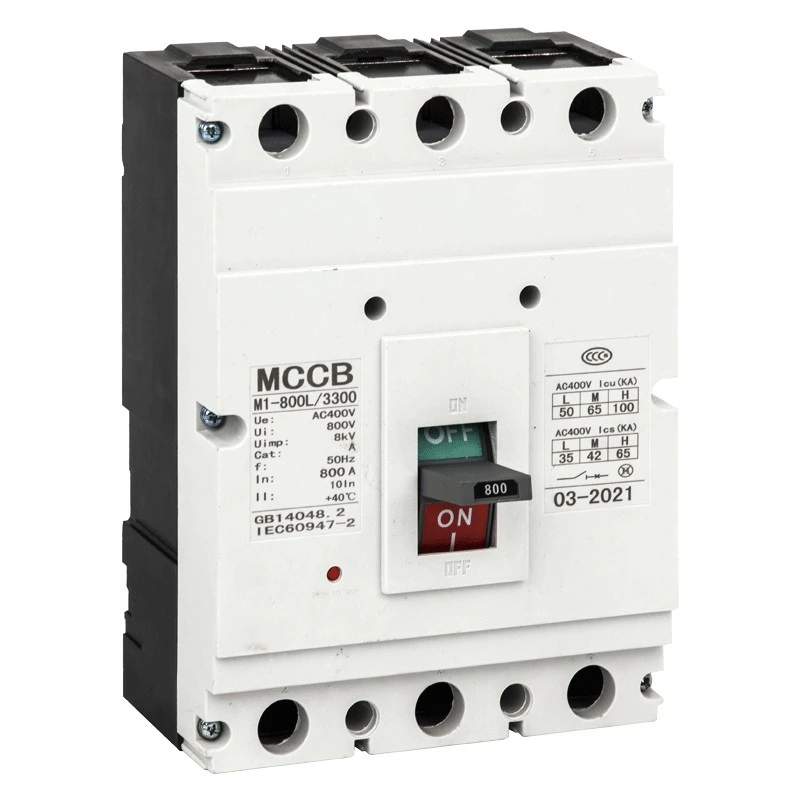

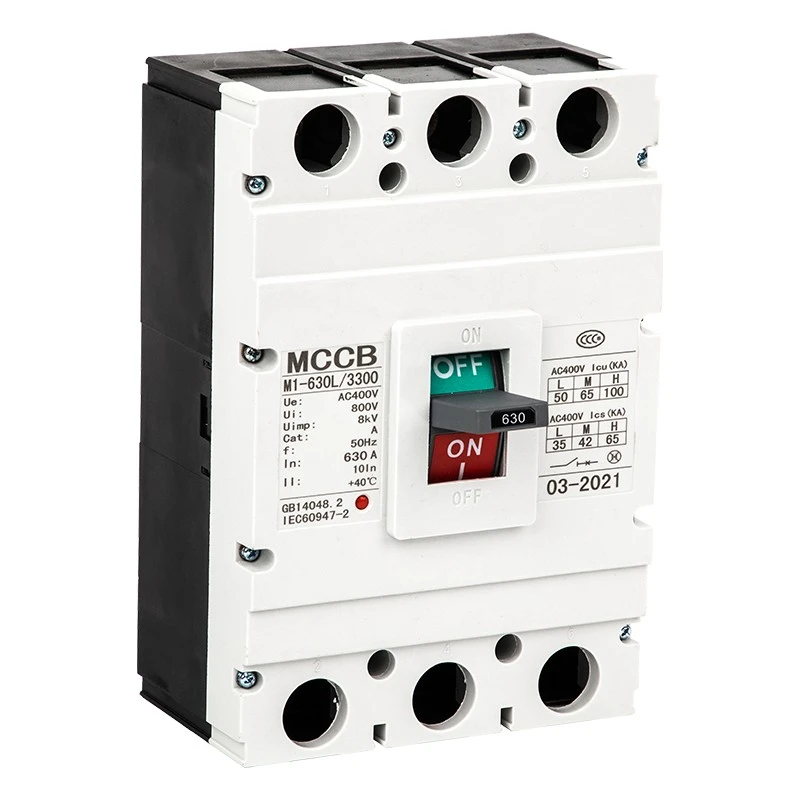

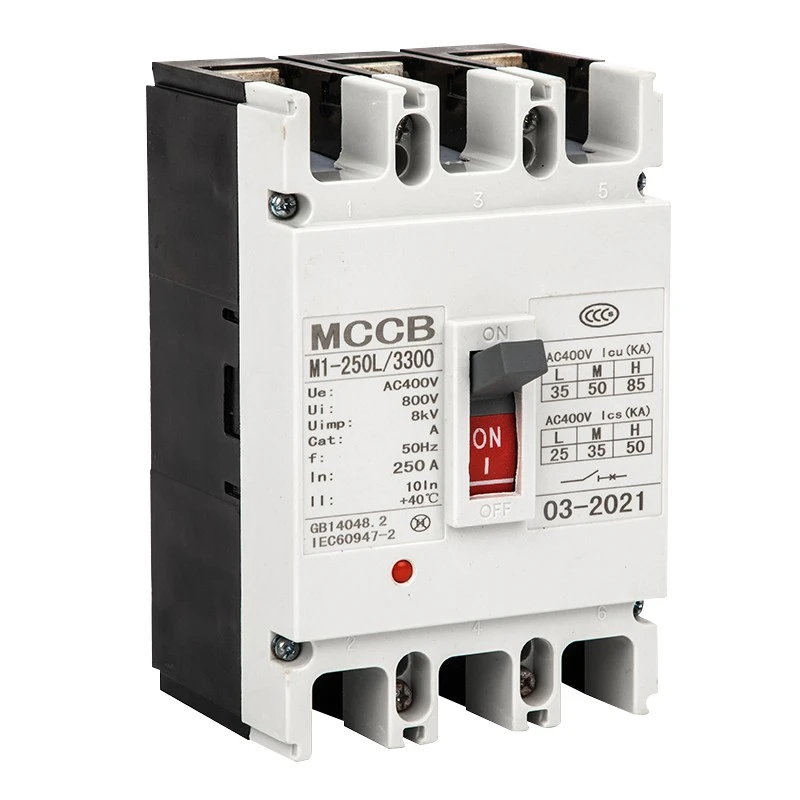

CM1 dijieun Case Circuit breaker
Model:DAM2 (CM1) Series
CDADA CM1 Molded Case Circuit Breaker (MCCB) ieu diwangun pikeun ngayakeun bulk, kalayan sertifikasi IEC60947-2 sareng kinerja stabil pikeun sistem kakuatan industri. The CM1 MCCB ngagunakeun struktur-kakuatan tinggi jeung mékanisme tripping dipercaya, gampang pikeun masang jeung ngajaga. Ieu ngagabungkeun panyalindungan calakan kalawan desain awét, mastikeun hirup layanan panjang dina distribusi kakuatan sarta aplikasi industri beurat.
Séri DAM2 (CM1) CM1 Molded Case Circuit Breaker ieu mangrupikeun alat panyalindungan tegangan-rendah kinerja tinggi anu diproduksi ku Shanghai DADA Electric Co., Ltd., produsén anu dipercaya sareng supplier di China. Kalawan dipeunteun tegangan insulasi nepi ka 800V, dipeunteun tegangan kerja 400V / 690V, sarta dipeunteun ayeuna ti 63A mun 1600A, éta loba dipaké pikeun distribusi kakuatan, panyalindungan circuit, kontrol motor jeung switching jarang.
Séri ieu ngadukung pamasangan nangtung sareng horisontal, saluyu sareng standar IEC60947-2, sareng nyayogikeun kaleuleuwihan lengkep, sirkuit pondok sareng panangtayungan undervoltage pikeun alat-alat listrik.
Fitur produk
★ tegangan insulasi dipeunteun: 800V; tegangan gawé: 400V / 690V
★ rentang ayeuna: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ kapasitas megatkeun: L baku, M sedeng, H tinggi megatkeun tipe
★ Thermal-magnét & éléktromagnétik mode release dual
★ Pamasangan vertikal / horizontal, cocog pikeun pamakéan isolasi
★ Wide rentang hawa ambient: -5 ℃ ~ + 40 ℃
★ Altitude ≤2000m, tingkat polusi 3
Aplikasi
CDADA CM1 Molded Case Circuit Breaker loba diterapkeun dina sistem distribusi kakuatan industri sareng sipil, kalebet pabrik, gedong, pusat data, pembangkit listrik, infrastruktur, alat mékanis, sareng kabinet distribusi listrik. Éta ogé dianggo pikeun panyalindungan motor, konvérsi sirkuit, sareng catu daya anu aman dina konstruksi, metalurgi, pétrokimia sareng industri sanésna.
Parameter Téknis
★ Standar: IEC60947-2, GB14048.2
★ Frékuénsi: AC 50Hz / 60Hz
★ Kutub: 1P, 2P, 3P, 4P
★ Pelepasan: Thermal-magnétic (ganda), éléktromagnétik (sakedapan)
★ Setélan sakedapan: Jinis distribusi 10Dina ± 20%; Jinis motor 12In±20%
★ Instalasi: Wiring hareup, wiring pungkur, tipe plug-in
★ Operasi: Manual, mékanisme operasi listrik
|
Modél |
Kutub |
Dipeunteun ayeuna (A) |
Dipeunteun operasi tegangan (V) |
Dipeunteun insulasi tegangan (V) |
Kapasitas pemutus sirkuit pondok pamungkas (Icu) |
Flashover jarak (mm) |
||
|
Tes tegangan (V) |
Icu (kA) |
ICs (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400 × 1,10 |
25 |
18 |
0 |
|
DAM2M-63 |
3,4 |
50 |
35 |
|||||
|
DAM2L-100 |
3,4 |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2,3,4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3,4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2,3,4 |
20 |
10 |
|||||
|
DAM2L-225 |
3,4 |
100, 125, 140, jeung 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2,3,4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3,4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2,3,4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, jeung 350,400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3,4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3,4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400,500,630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3,4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3,4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
Outline & Dimensi Instalasi
CM1 MCCB kami nyadiakeun data dimensi lengkep pikeun model 63A–1600A, kaasup wiring hareup, wiring pungkur jeung tipe plug-in. ukuran pigura béda (63/100/225/400/630/800/1250/1600) geus loyog H, H1, H2 dimensi pikeun instalasi kabinét baku. Jangkungna mékanisme operasi manual sareng listrik ogé standarisasi pikeun gampang dirakit.
Asesoris & Fungsi
Asesoris internal
★ release Shunt: 70% -110% tegangan dipeunteun pikeun tripping dipercaya
★ Kaluaran tegangan handap: 35% -70% turun tegangan pikeun panangtayungan otomatis
★ Kontak bantu & kontak alarem: Eupan balik sinyal jeung alarem sesar
★ pre-mayar méteran dedicated release: Reureuh tripping 0,5-2s
Asesoris éksternal
★ mékanisme operasi Manual
★ Mékanisme operasi listrik (motor).
★ separators fase, screws ningkatna, busbars kit

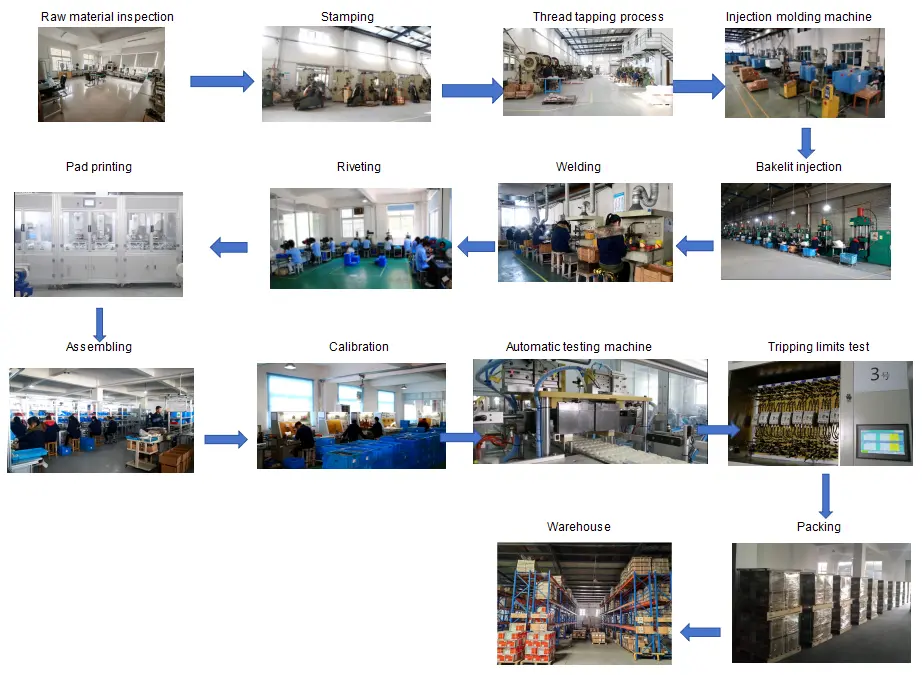

Aliran Kontrol Kualitas
inspeksi bahan baku → processing produksi → jalur assembly → test ciri Trip → test naékna suhu → test pondok-circuit → test sepuh → penampilan & dimensi dipariksa → bungkusan → inspeksi ahir saméméh kiriman

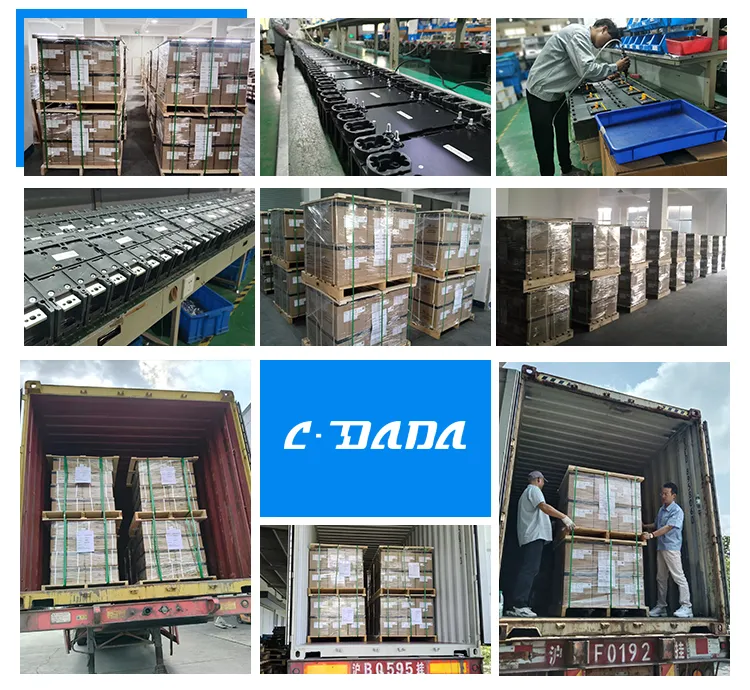

Bungkusan & Pangiriman
★ karton ékspor Standar + Usuk kai pikeun transportasi aman
★ Label: modél, ayeuna, kutub, kuantitas, sertipikat
★ Cocog jeung laut, hawa jeung logistik darat
Sertifikasi
IEC60947-2, GB14048.2, CE, CB, ROHS sareng persetujuan internasional anu sanés.

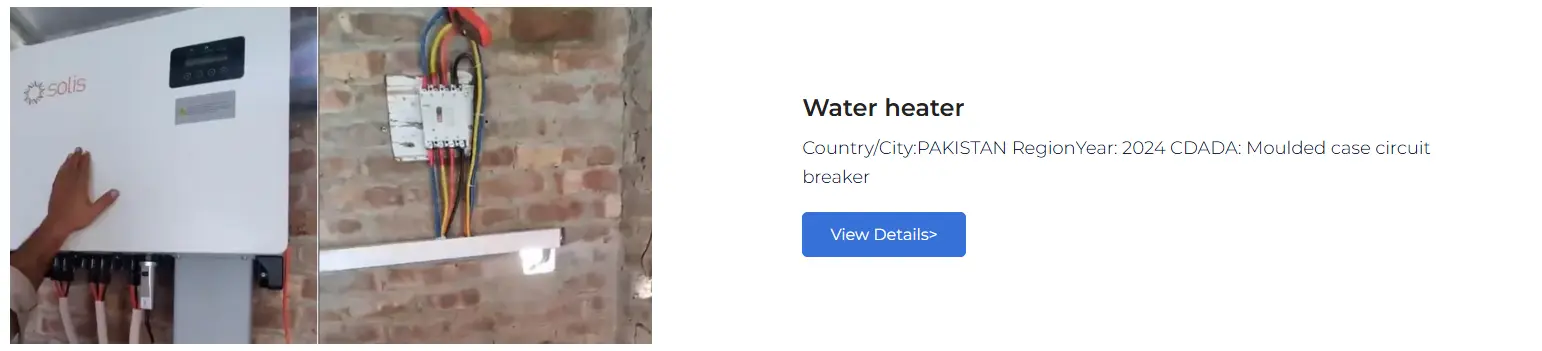

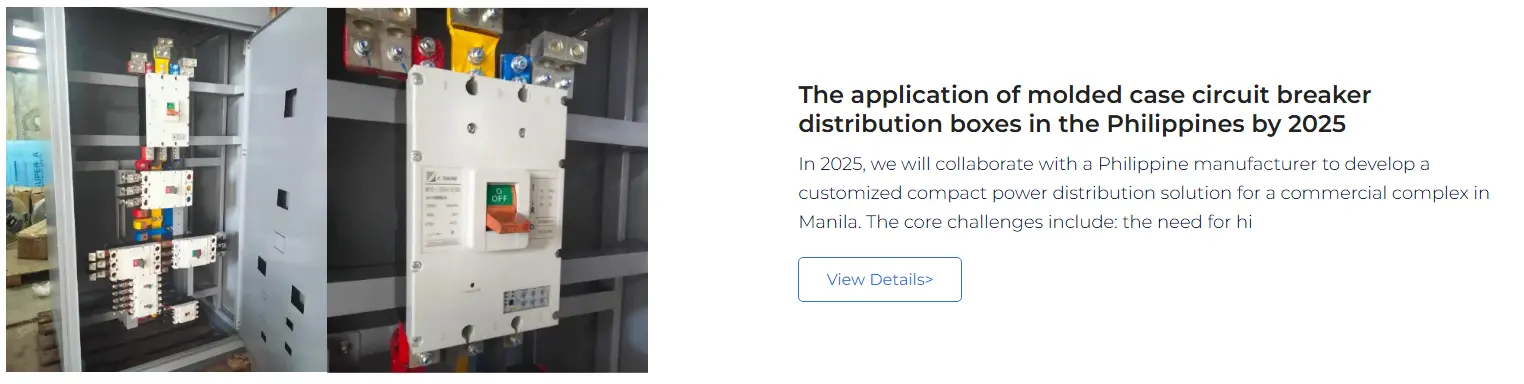

Kasus Kerjasama Palanggan
runtuyan CDADA DAM2 MCCB geus disadiakeun pikeun konsumén global, kaasup integrators sistem distribusi kakuatan, pabrik parabot industri, pabrik switchgear, kontraktor konstruksi jeung merek OEM di Éropa, Asia Tenggara, Wétan Tengah, Afrika jeung Amérika Kidul. Urang nyadiakeun suplai bulk stabil sarta solusi ngaropéa pikeun mitra jangka panjang.
